Пилотный трубопроводы (3-1) <высокая кабина> — HITACHI EX700

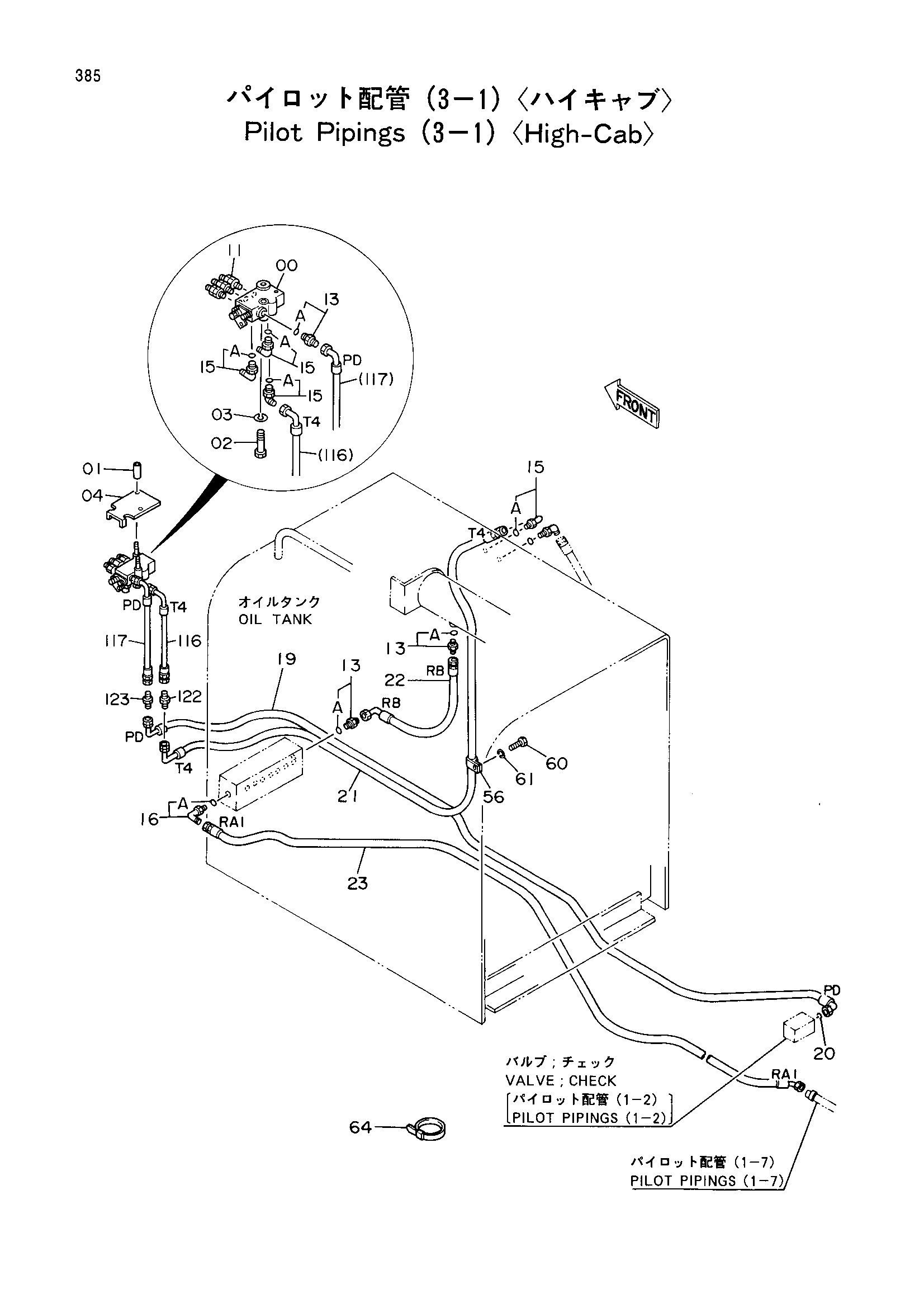

Заводская схема «Пилотный трубопроводы (3-1) <высокая кабина>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4179025 | Запорный клапан | 1 |
| 01 | 4189098 | Проставка | 2 |
| 02 | J901002 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | 4218688 | Ограничитель | 1 |
| 11 | 4188687 | Фильтр | 3 |
| 13 | 4210361 | Адаптер | 3 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4154671 | Угловой штуцер | 5 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4154672 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4234307 | Нейлоновый шланг (PD) | 1 |
| 20 | 4138938 | Уплотнительное кольцо | 1 |
| 21 | 4218034 | Нейлоновый шланг (T4) | 1 |
| 22 | 4217398 | Нейлоновый шланг (RB) | 1 |
| 23 | 4217397 | Шланг (RA1) | 1 |
| 56 | 4190275 | Зажим 14 | 1 |
| 60 | J901016 | Болт | 1 |
| 61 | A590910 | Пружинная шайба | 1 |
| 64 | 4121859 | Ленточный зажим | 10 |
| 116 | 4278350 замена: 4366866 | Нейлоновый шланг (T4) | 1 |
| 116 | 4366866 | Шланг (T4) | 1 |
| 117 | 4278351 замена: 4366867 | Нейлоновый шланг (PD) | 1 |
| 117 | 4366867 | Шланг (PD) | 1 |
| 122 | 4231653 | Адаптер | 1 |
| 123 | 4277889 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
