Пилотный трубопроводы (2-8) — HITACHI EX700

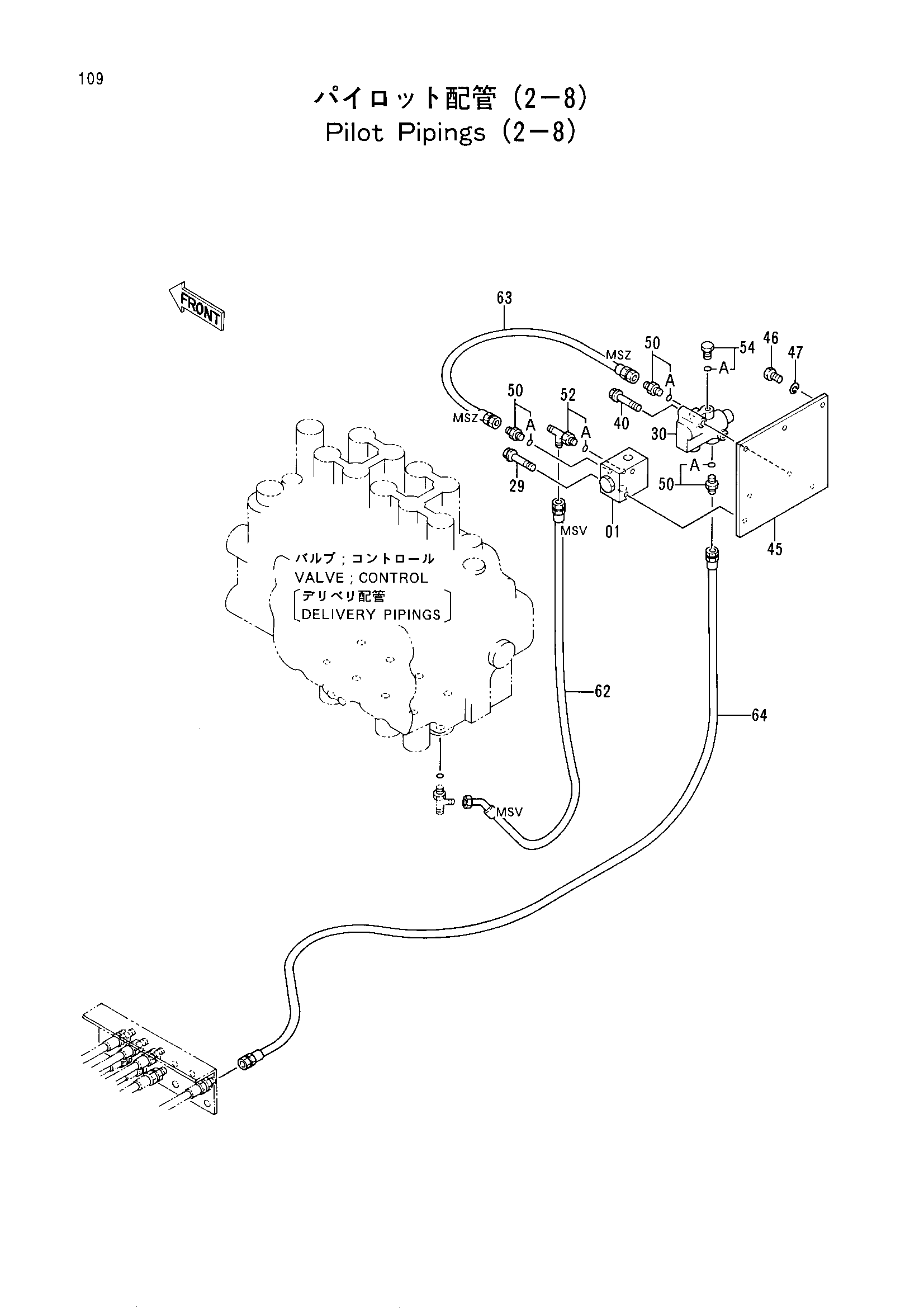

Заводская схема «Пилотный трубопроводы (2-8)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4258562 | Клапан | 1 |
| 29 | J011070 | Болт с шайбой | 2 |
| 30 | 4210647 | Электромагнитный клапан | 1 |
| 40 | J010865 | Болт с шайбой | 2 |
| 45 | 8048253 | Пластина | 1 |
| 46 | J901022 | Болт | 3 |
| 47 | A590910 | Пружинная шайба | 3 |
| 50 | 4200465 | Адаптер | 3 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4219346 | Тройник | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4093624 | Пробка | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4258694 замена: 4364429 | Нейлоновый шланг (MSV) | 1 |
| 62 | 4364429 | Шланг (MSV) | 1 |
| 63 | 4258695 замена: 4364391 | Нейлоновый шланг (MSZ) | 1 |
| 63 | 4364391 | Шланг (MSZ) | 1 |
| 64 | 4258697 замена: 4297878 | Нейлоновый шланг (MST) | 1 |
| 64 | 4297878 замена: 4364405 | Нейлоновый шланг (DG) | 1 |
| 64 | 4364405 | Шланг (DG) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
