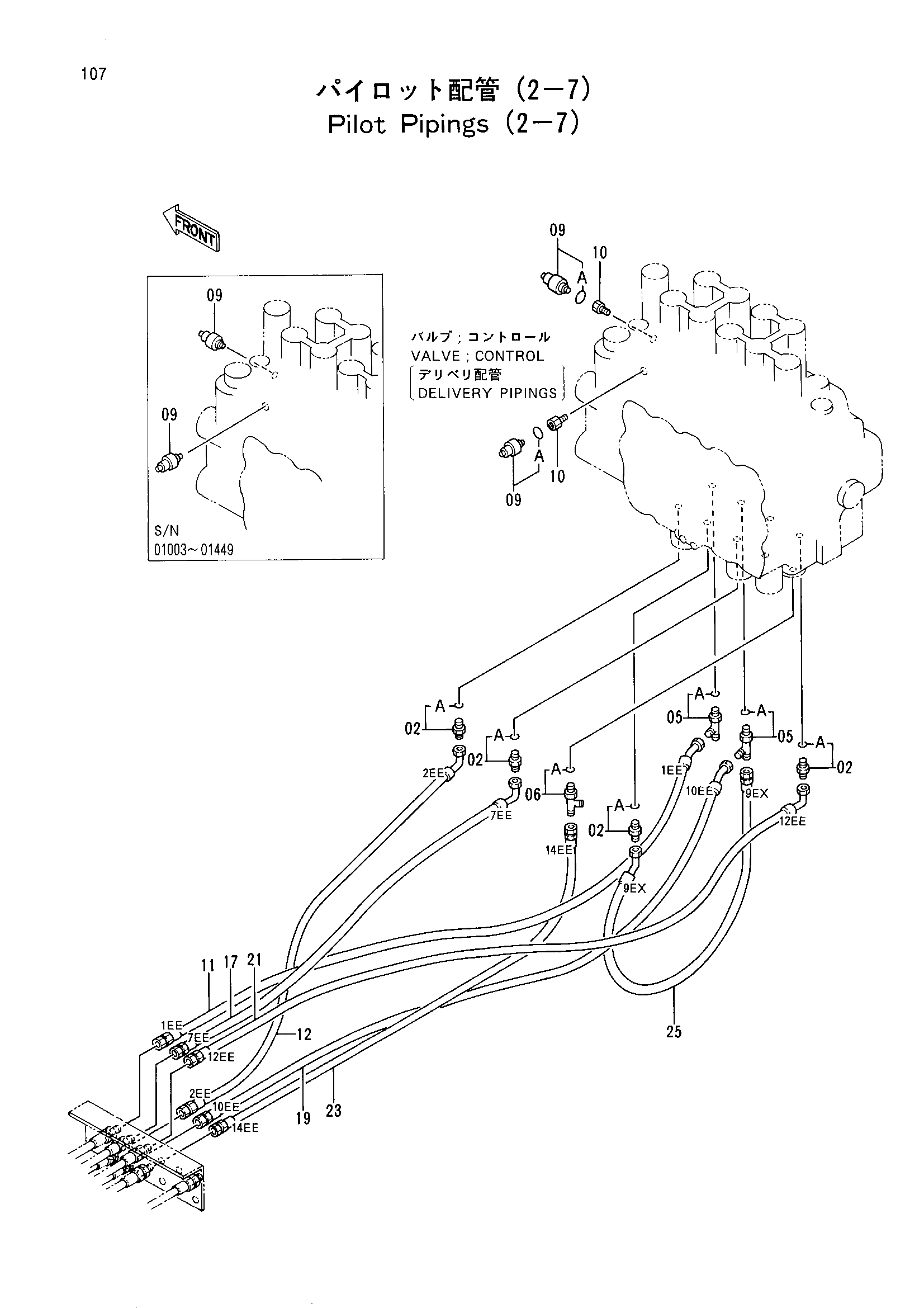

Пилотный трубопроводы (2-7) — HITACHI EX700
Заводская схема «Пилотный трубопроводы (2-7)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4200466 | Адаптер | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4205363 | Тройник | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4246385 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4259333 замена: 4327175 | Выключатель давление | 2 |
| 09 | 4259333 замена: 4327185 | Выключатель давление | 2 |
| 09 | 4327185 | Датчик давления | 2 |
| 09A | 4506408 | Уплотнительное кольцо | 1 |
| 10 | 4327175 | Адаптер | 2 |
| 11 | 4248647 замена: 4364439 | Нейлоновый шланг (1EE) | 1 |
| 11 | 4364439 | Шланг (1EE) | 1 |
| 12 | 4248648 замена: 4364457 | Нейлоновый шланг (2EE) | 1 |
| 12 | 4364457 | Шланг (2EE) | 1 |
| 17 | 4248649 замена: 4364455 | Нейлоновый шланг (7EE) | 1 |
| 17 | 4364455 | Шланг (7EE) | 1 |
| 19 | 4248650 замена: 4364440 | Нейлоновый шланг (10EE) | 1 |
| 19 | 4364440 | Шланг (10EE) | 1 |
| 21 | 4248651 замена: 4364458 | Нейлоновый шланг (12EE) | 1 |
| 21 | 4364458 | Шланг (12EE) | 1 |
| 23 | 4248652 замена: 4364438 | Нейлоновый шланг (14EE) | 1 |
| 23 | 4364438 | Шланг (14EE) | 1 |
| 25 | 4218450 | Шланг (9EX) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
