Ковш 1.3 (сверхдлинный удлинённый рукоять)<EX700> — HITACHI EX700

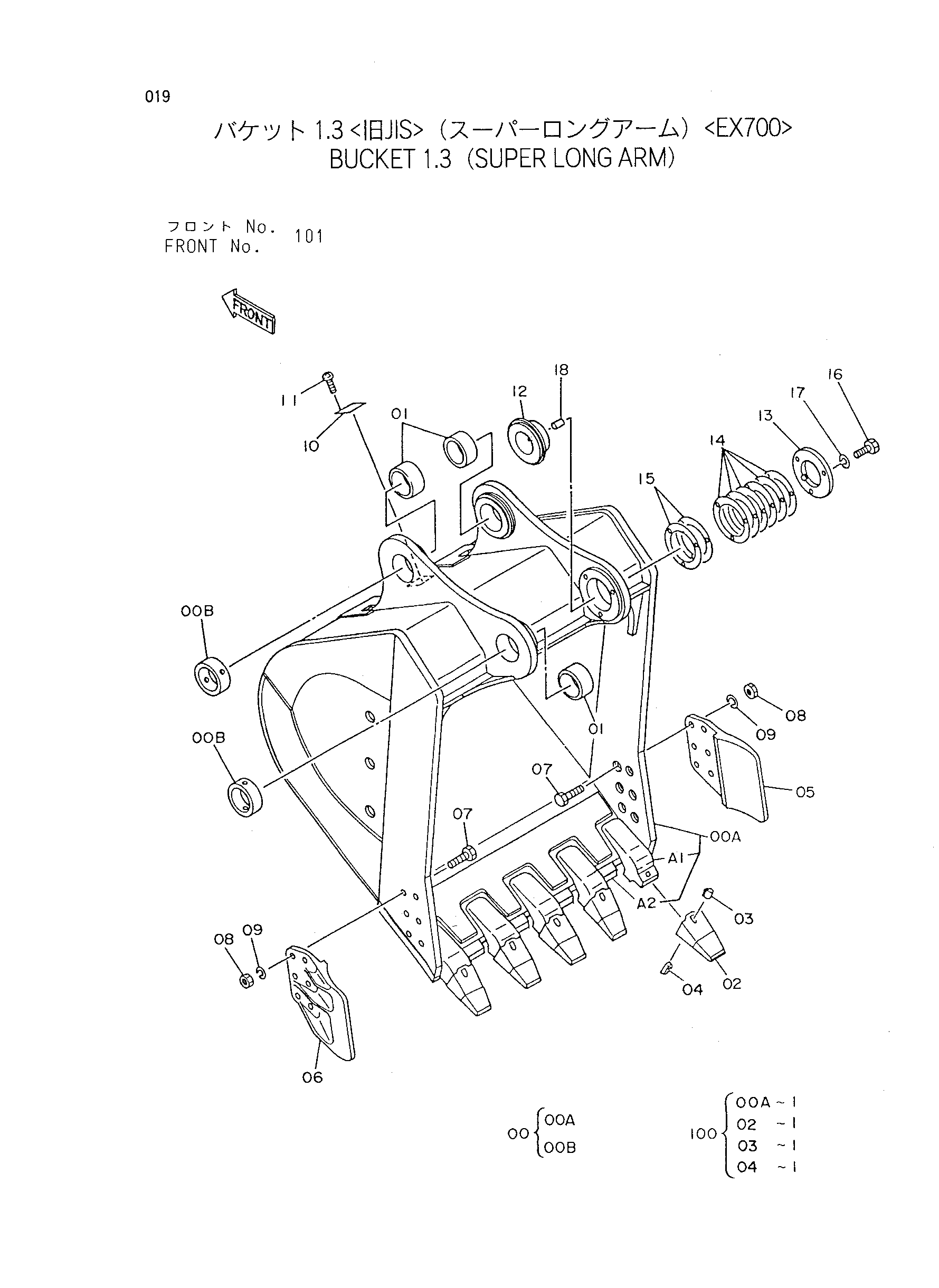

Заводская схема «Ковш 1.3 (сверхдлинный удлинённый рукоять)<EX700>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9113189 | Ковш в сборе | 1 | |
| 00 | 5003557 | Ковш | 1 |
| 00A1 | 4242623 | Адаптер зуба | 5 |
| 00A2 | 4249705 | Штанга | 1 |
| 00B | 4143531 замена: 4381605 | Ограничитель | 2 |
| 01 | 4244406 | Втулка | 3 |
| 02 | 4512365 | Коронка зуба | 5 |
| 03 | 4250763 | Хомут трубки | 5 |
| 04 | 4512366 | Стопорный палец | 5 |
| 05 | 2021232 | Резец боковой (правый) | 1 |
| 06 | 2021233 | Резец боковой (левый) | 1 |
| 07 | J932270 | Болт | 12 |
| 08 | J951022 | Гайка | 12 |
| 09 | A590922 | Пружинная шайба | 12 |
| 12 | 4143522 | Бобышка | 1 |
| 13 | 4143523 | Пластина | 1 |
| 14 | 4143524 | Регулировочная шайба 1.0 | 6 |
| 15 | 4143525 | Регулировочная шайба 0.5 | 2 |
| 16 | J901645 | Болт | 3 |
| 17 | A590916 | Пружинная шайба | 3 |
| 18 | 4179110 | Установочный штифт | 1 |
| 100 | 9114410 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
