Пилотный трубопроводы (2-2) — HITACHI EX700

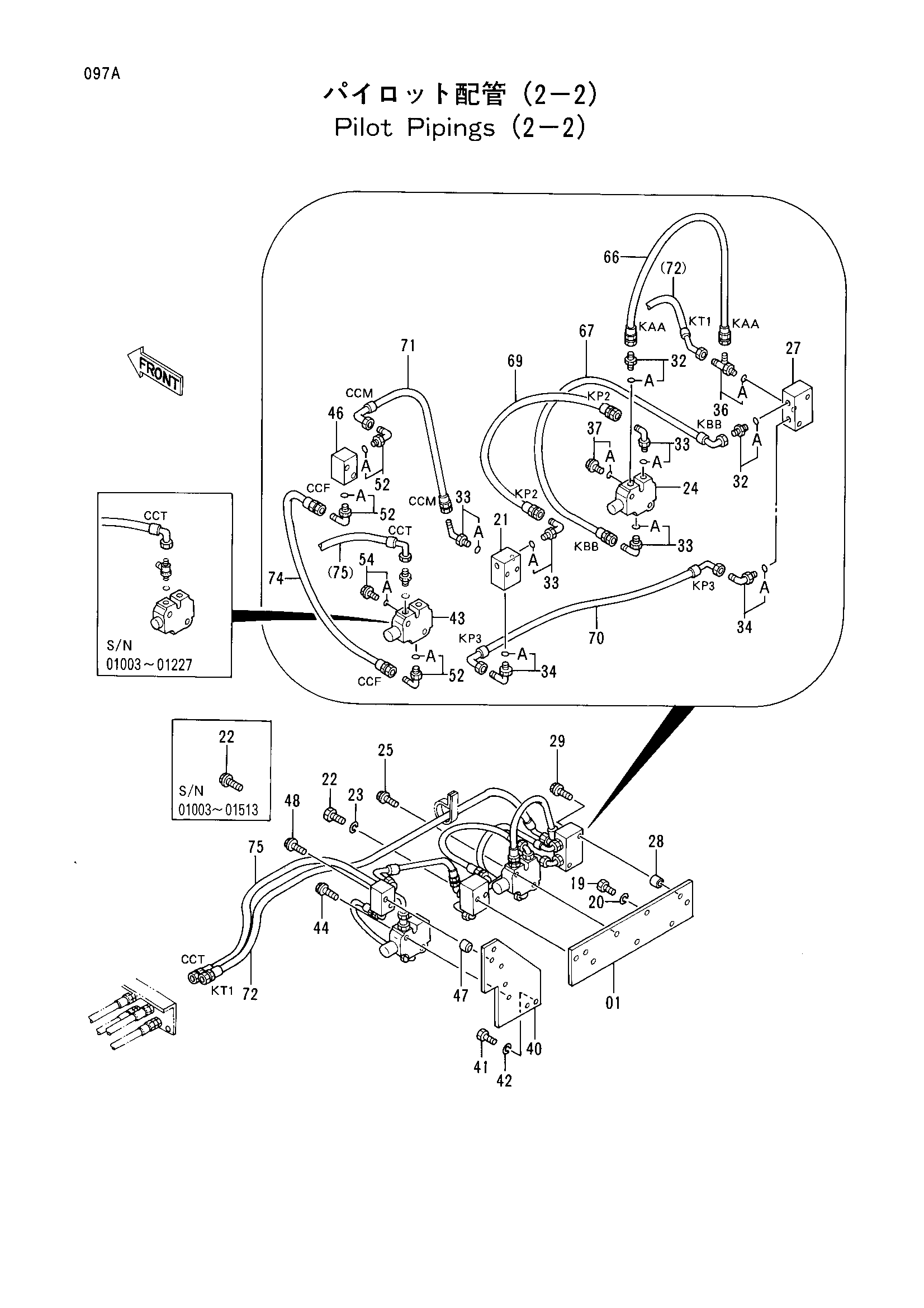

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8045619 замена: 8050700 | Пластина | 1 |
| 01 | 8045619 замена: J901025 | Пластина | 1 |
| 01 | 8050700 | Пластина | 1 |
| 19 | J901020 | Болт | 3 |
| 19 | J901025 | Болт | 3 |
| 20 | A590910 | Пружинная шайба | 3 |
| 21 | 2024852 | Коллектор | 1 |
| 22 | J010650 замена: A590906 | Болт с шайбой | 2 |
| 22 | J010650 замена: J900650 | Болт с шайбой | 2 |
| 22 | J900655 | Болт | 2 |
| 23 | A590906 | Пружинная шайба | 2 |
| 24 | 4210647 | Электромагнитный клапан | 1 |
| 25 | J010865 | Болт с шайбой | 2 |
| 27 | 4207238 | Клапан редукинг | 1 |
| 28 | 4131346 | Проставка | 2 |
| 29 | J011075 замена: J011080 | Болт с шайбой | 2 |
| 29 | J011080 | Болт с шайбой | 2 |
| 32 | 4200465 | Адаптер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4154670 | Угловой штуцер | 4 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4156434 | Угловой штуцер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4203171 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4093624 | Пробка | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 8045620 замена: 8050701 | Пластина | 1 |
| 40 | 8045620 замена: J901025 | Пластина | 1 |
| 40 | 8050701 | Пластина | 1 |
| 41 | J901020 | Болт | 3 |
| 41 | J901025 | Болт | 3 |
| 42 | A590910 | Пружинная шайба | 3 |
| 43 | 4210647 | Электромагнитный клапан | 1 |
| 44 | J010865 | Болт с шайбой | 2 |
| 46 | 4195759 | Челночный клапан | 1 |
| 47 | 4131346 | Проставка | 2 |
| 48 | J011065 | Болт с шайбой | 2 |
| 52 | 4154670 | Угловой штуцер | 3 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4093624 | Пробка | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4207350 замена: 4364396 | Нейлоновый шланг (KAA) | 1 |
| 66 | 4364396 | Шланг (KAA) | 1 |
| 67 | 4207351 замена: 4364444 | Нейлоновый шланг (KBB) | 1 |
| 67 | 4364444 | Шланг (KBB) | 1 |
| 69 | 4218031 замена: 4364393 | Нейлоновый шланг (KP2) | 1 |
| 69 | 4364393 | Шланг (KP2) | 1 |
| 70 | 4248630 замена: 4364473 | Нейлоновый шланг (KP3) | 1 |
| 70 | 4364473 | Шланг (KP3) | 1 |
| 71 | 4248667 замена: 4364441 | Нейлоновый шланг (CCM) | 1 |
| 71 | 4364441 | Шланг (CCM) | 1 |
| 72 | 4248666 замена: 4364449 | Нейлоновый шланг (KT1) | 1 |
| 72 | 4364449 | Шланг (KT1) | 1 |
| 74 | 4248668 замена: 4364394 | Нейлоновый шланг (CCF) | 1 |
| 74 | 4364394 | Шланг (CCF) | 1 |
| 75 | 4248632 замена: 4364448 | Нейлоновый шланг (CCT) | 1 |
| 75 | 4364448 | Шланг (CCT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
