Смазка трубопроводы (удлинённый стрела) <EX700> — HITACHI EX700

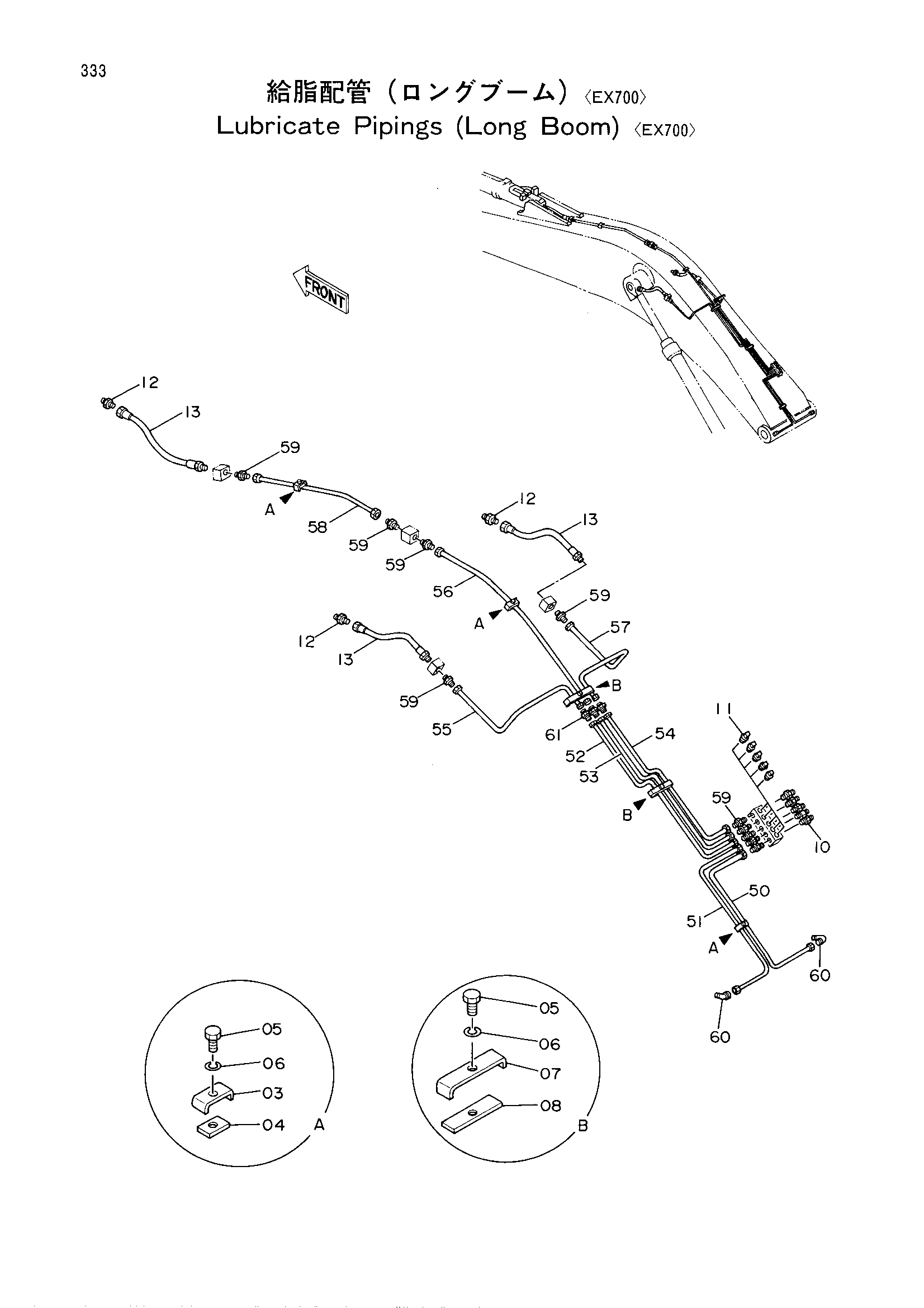

Заводская схема «Смазка трубопроводы (удлинённый стрела) <EX700>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4032160 | Хомут | 3 |
| 04 | 4032161 | Резиновая прокладка | 3 |
| 05 | J901228 | Болт | 5 |
| 06 | A590912 | Пружинная шайба | 5 |
| 07 | 4032158 | Хомут | 2 |
| 08 | 4032159 | Резиновая прокладка | 2 |
| 10 | J75482 | Пресс-маслёнка | 5 |
| 11 | 94-2022 | Пробка | 5 |
| 12 | 94-1301 | Адаптер | 3 |
| 13 | 4055289 | Шланг | 3 |
| 50 | 4218299 | Трубка | 1 |
| 51 | 4218300 | Трубка | 1 |
| 52 | 4263315 | Трубка | 1 |
| 53 | 4263391 | Трубка | 1 |
| 54 | 4263896 | Трубка | 1 |
| 55 | 4269918 | Трубка | 1 |
| 56 | 4269919 | Трубка | 1 |
| 57 | 4269920 | Трубка | 1 |
| 58 | 4269921 | Трубка | 1 |
| 59 | 4130169 | Штуцер трубки | 10 |
| 60 | 4130175 | Штуцер трубки | 2 |
| 61 | 4130192 | Штуцер трубки | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
