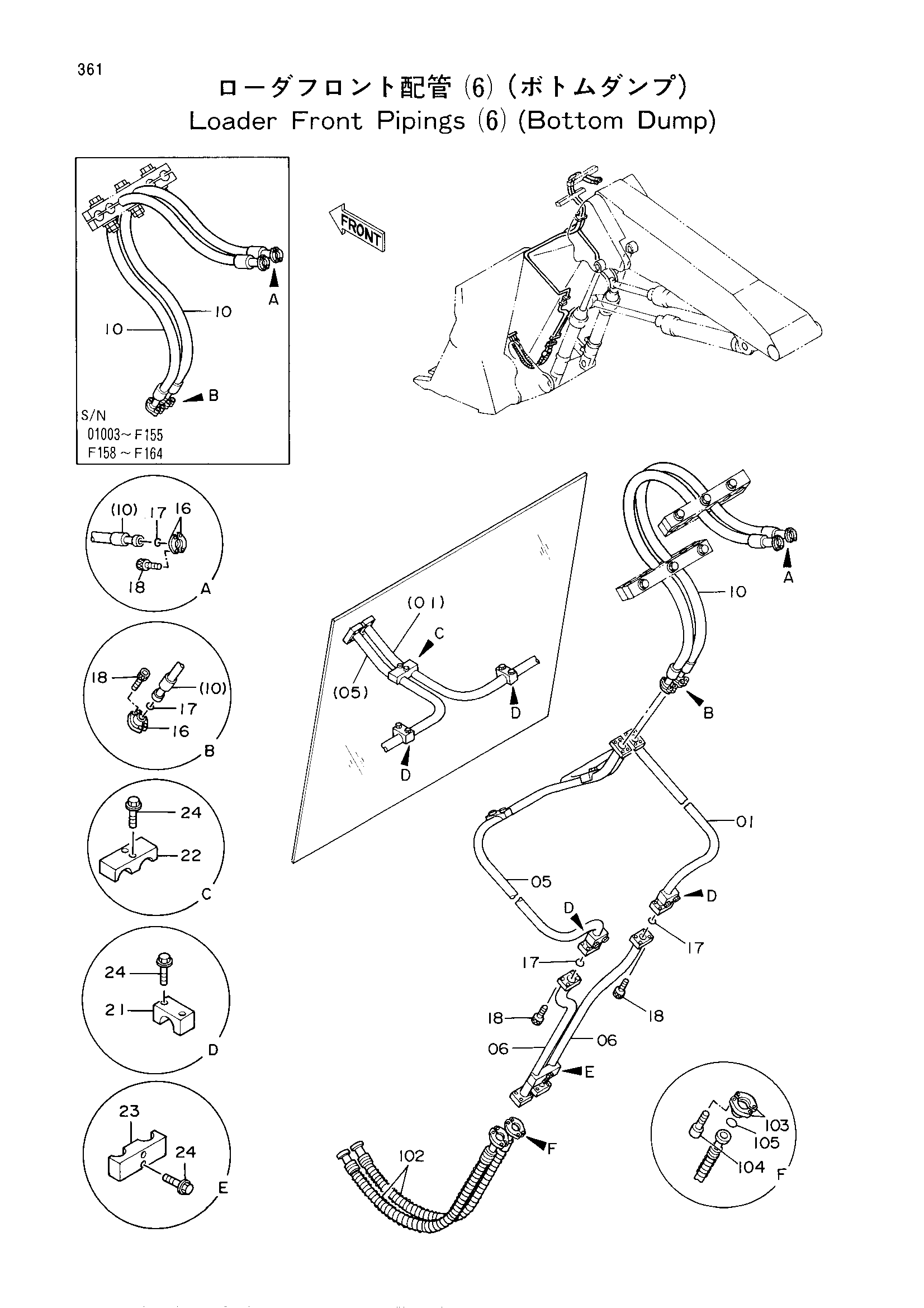

Погрузчик передний трубопроводы (6) (нижний разгрузка) — HITACHI EX700
Заводская схема «Погрузчик передний трубопроводы (6) (нижний разгрузка)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7024147 | Трубка | 1 |
| 05 | 7024146 | Трубка | 1 |
| 06 | 8050370 | Трубка | 2 |
| 10 | 4250823 замена: 4318404 | Шланг | 2 |
| 10 | 4318404 замена: 4373750 | Шланг | 2 |
| 10 | 4318404 | Шланг | 2 |
| 10 | 4373750 | Шланг | 2 |
| 10 | 4373750 | Шланг | 2 |
| 16 | 4089703 | Разъёмный фланец | 8 |
| 17 | 4508805 | Уплотнительное кольцо | 6 |
| 18 | M341445 | Болт с внутренним шестигранником | 24 |
| 21 | 4268428 | Хомут трубки | 4 |
| 22 | 4205816 | Хомут трубки | 1 |
| 23 | 4256037 | Хомут трубки | 1 |
| 24 | J011280 | Болт с шайбой | 12 |
| 102 | 4274504 замена: 4318401 | Шланг | 2 |
| 102 | 4318401 | Шланг | 2 |
| 103 | 4089703 | Разъёмный фланец | 4 |
| 104 | M341445 | Болт с внутренним шестигранником | 8 |
| 105 | 4508805 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
