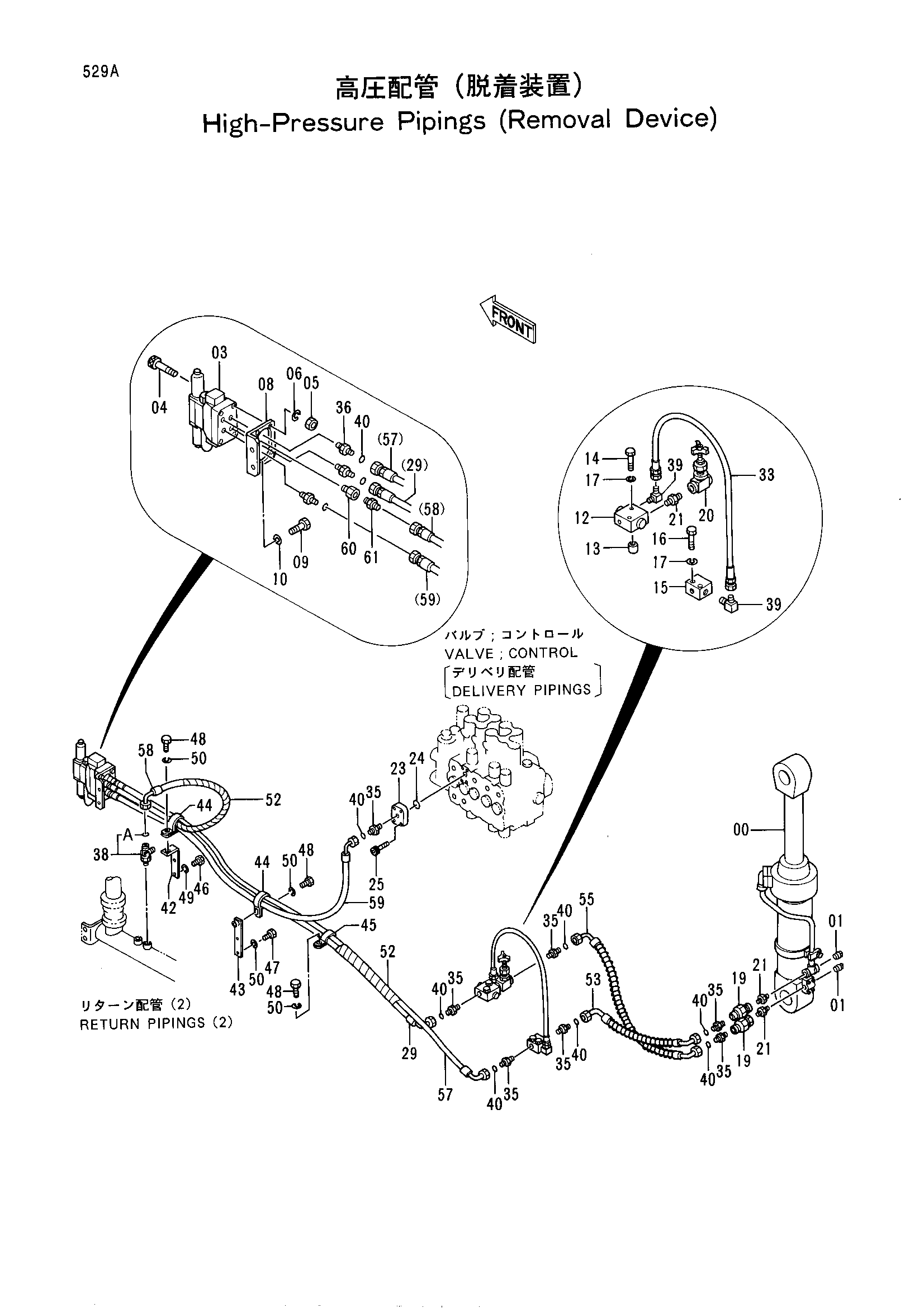

Хигх-прессуре трубопроводы (снятие устройство) — HITACHI EX700

Заводская схема «Хигх-прессуре трубопроводы (снятие устройство)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4292856	Гидроцилиндр	1
01	94-2024	Пробка	2
03	4294374	Клапан соленоидо	1
04	M340836	Болт с внутренним шестигранником	4
05	M500807	Гайка	4
06	A590908	Пружинная шайба	4
08	3060507	Кронштейн	1
09	J901235	Болт	2
10	A590912	Пружинная шайба	2
12	4240863	Клапан	1
13	4131346	Проставка	2
14	J901070	Болт	2
15	4240862	Блок	1
16	J901055	Болт	2
17	A590910	Пружинная шайба	4
19	4146466	Клапан словретурн	2
20	4220806	Запорный клапан	1
21	94-1703	Адаптер	3
23	4240861	Фланец	1
24	4508805	Уплотнительное кольцо	1
25	M341445	Болт с внутренним шестигранником	4
29	4295821	Шланг	1
33	4209727	Шланг	1
35	4210942	Адаптер	7
36	4228624	Адаптер	3
38	4217343	Тройник	1
38A	4506418	Уплотнительное кольцо	1
39	4154656	Угловой штуцер	2
40	4138938	Уплотнительное кольцо	10
42	9738917	Кронштейн	1
43	9738918	Кронштейн	1
44	4193816	Зажим	2
45	4192034	Зажим	1
46	J901290	Болт	2
47	J901020	Болт	2
48	J901016	Болт	3
49	A590912	Пружинная шайба	2
50	A590910	Пружинная шайба	5
52	4044420	Защитный кожух	3
53	4295818	Шланг	1
55	4301450	Шланг	1
57	4305478	Шланг	1
58	4277895	Шланг	1
59	4218423	Шланг	1
60	94-1603	Переходник	1
61	4221287	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
