Автоматическая смазка система (стрела) <EX700BE> — HITACHI EX700

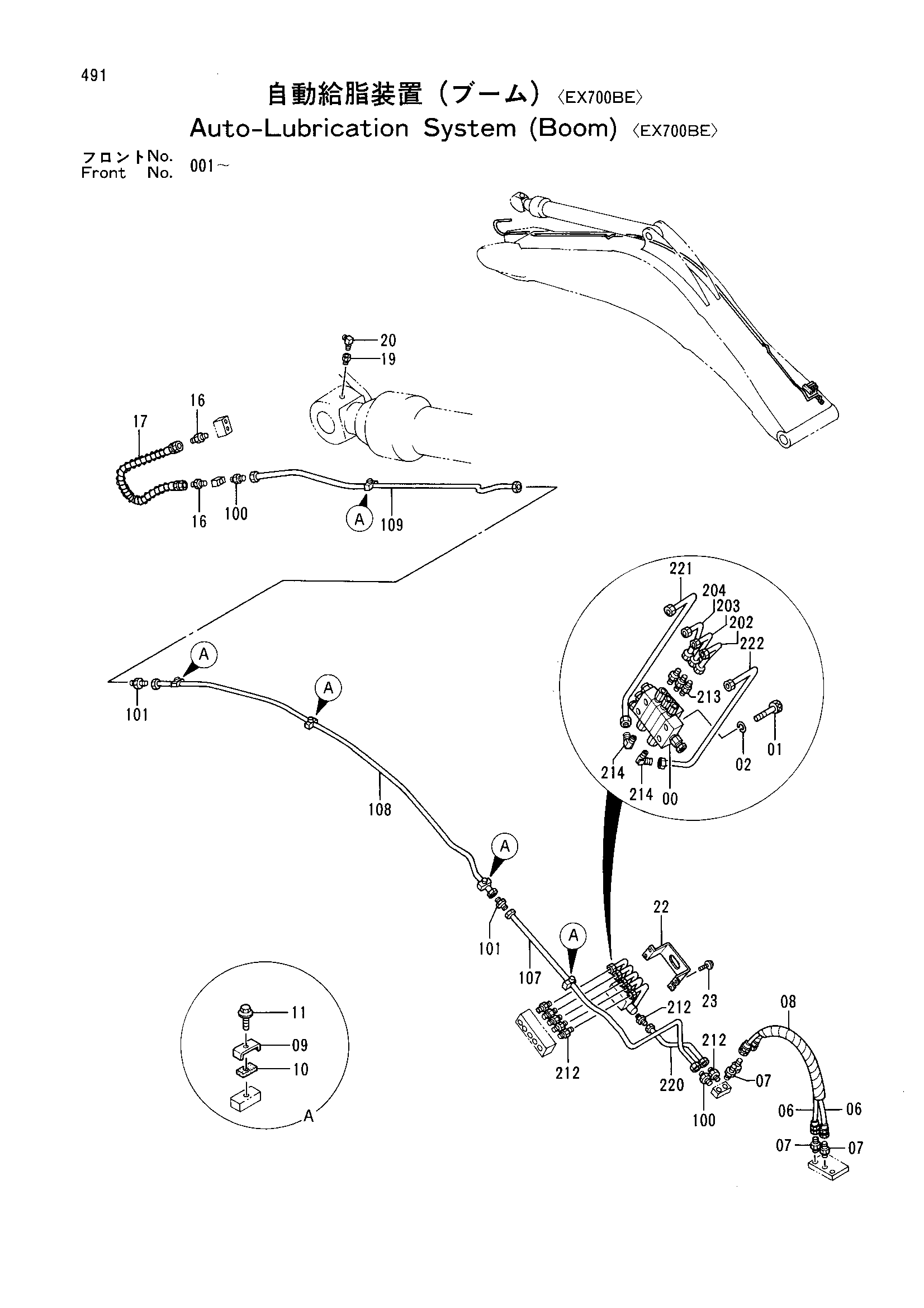

Заводская схема «Автоматическая смазка система (стрела) <EX700BE>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4284343 | Клапан | 1 |
| 01 | M340836 | Болт с внутренним шестигранником | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 06 | 4157998 | Шланг | 2 |
| 07 | 94-1302 | Адаптер | 4 |
| 08 | 4044420 | Защитный кожух | 6 |
| 09 | 4032160 | Хомут | 5 |
| 10 | 4032161 | Резиновая прокладка | 5 |
| 11 | J011228 | Болт с шайбой | 5 |
| 16 | 94-1301 | Адаптер | 2 |
| 17 | 4224499 | Шланг | 1 |
| 19 | 4015427 | Адаптер | 1 |
| 20 | 94-1401 | Угловой штуцер | 1 |
| 22 | 3044814 | Крышка | 1 |
| 23 | J011016 | Болт с шайбой | 4 |
| 100 | 4130170 | Штуцер трубки | 2 |
| 101 | 4130193 | Штуцер трубки | 2 |
| 107 | 4304510 | Трубка | 1 |
| 108 | 4304511 | Трубка | 1 |
| 109 | 4304512 | Трубка | 1 |
| 202 | 4225295 | Трубка | 1 |
| 203 | 4225296 | Трубка | 1 |
| 204 | 4225297 | Трубка | 1 |
| 212 | 4130169 | Штуцер трубки | 7 |
| 213 | 4130168 | Штуцер трубки | 3 |
| 214 | 4130174 | Штуцер трубки | 2 |
| 220 | 4235049 | Трубка | 1 |
| 221 | 4228455 | Трубка | 1 |
| 222 | 4228454 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
