Пилотный трубопроводы (2-5) — HITACHI EX700

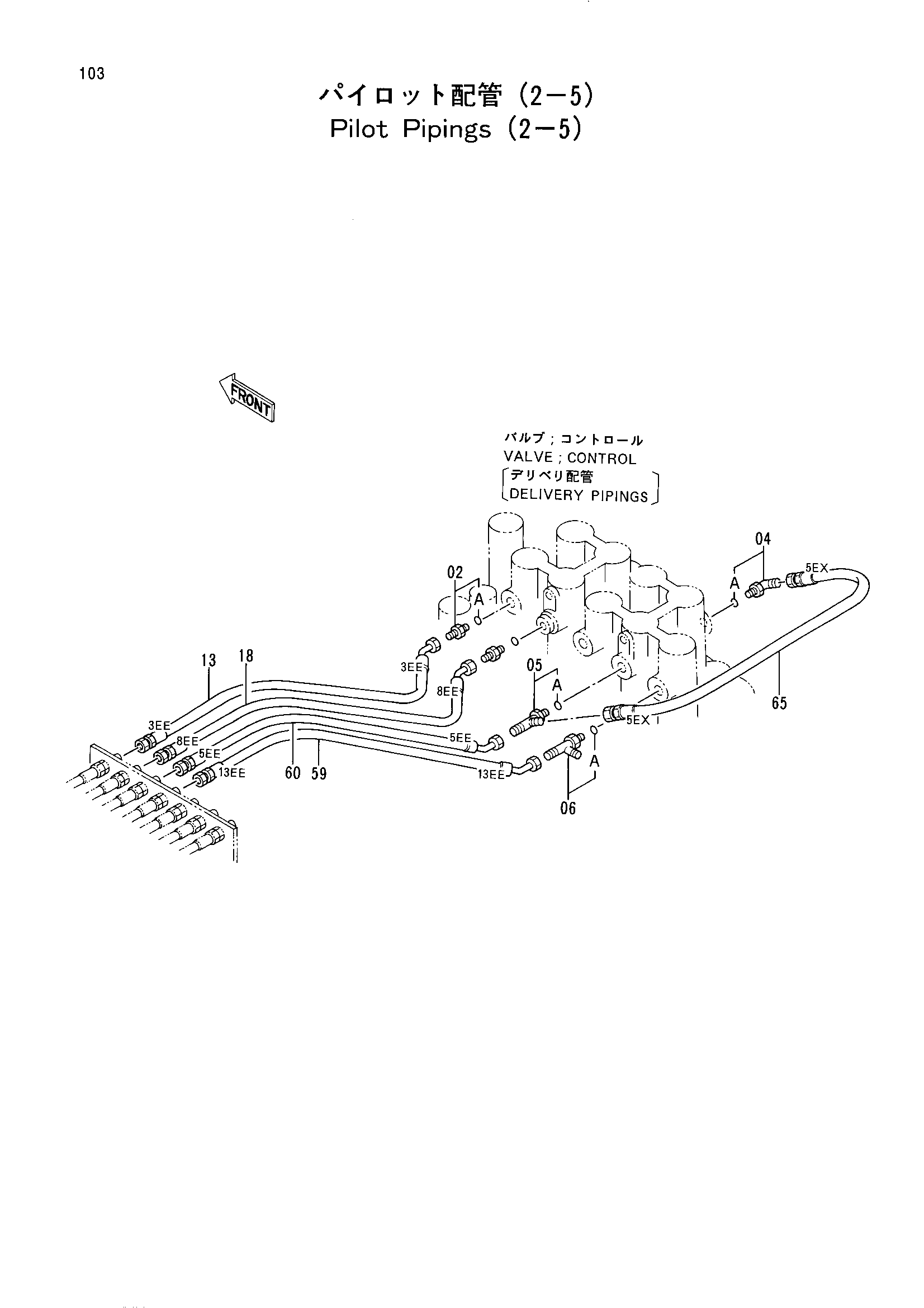

Заводская схема «Пилотный трубопроводы (2-5)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4200466 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4154671 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4205363 | Тройник | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4246385 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4218047 замена: 4364436 | Нейлоновый шланг (3EE) | 1 |
| 13 | 4364436 | Шланг (3EE) | 1 |
| 18 | 4234331 замена: 4364435 | Нейлоновый шланг (8EE) | 1 |
| 18 | 4364435 | Шланг (8EE) | 1 |
| 59 | 4258691 замена: 4364433 | Нейлоновый шланг (13EE) | 1 |
| 59 | 4364433 | Шланг (13EE) | 1 |
| 60 | 4258692 замена: 4364434 | Нейлоновый шланг (5EE) | 1 |
| 60 | 4364434 | Шланг (5EE) | 1 |
| 65 | 4258709 замена: 4364409 | Нейлоновый шланг (5EX) | 1 |
| 65 | 4364409 | Шланг (5EX) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
