Гидроцилиндр ковша (удлинённый рукоять) <экскаватор> — HITACHI EX700

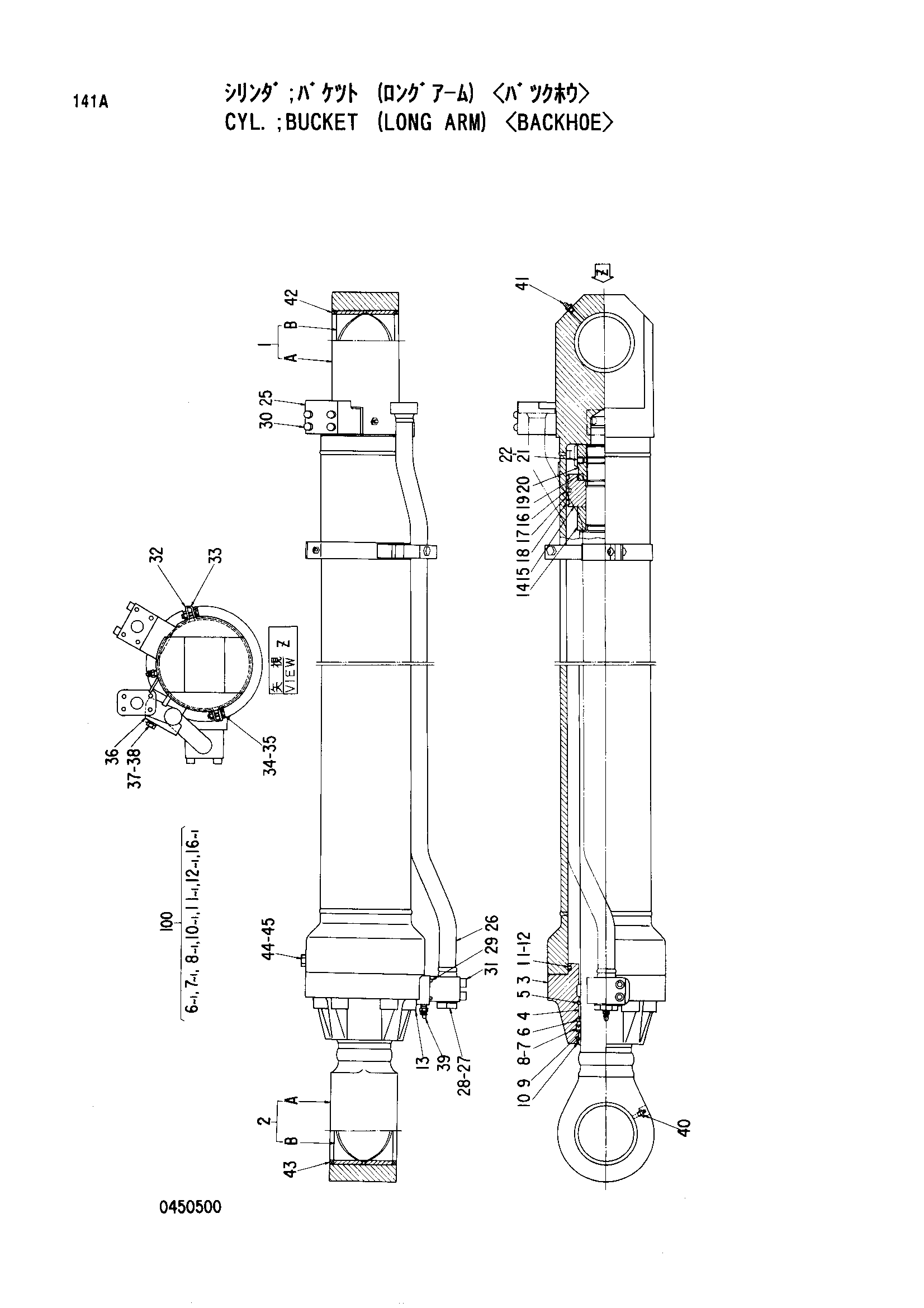

Заводская схема «Гидроцилиндр ковша (удлинённый рукоять) <экскаватор>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4259576	Гидроцилиндр ковша	1
1	4304309	Труба гидроцилиндра	1
1A	0450501	Труба гидроцилиндра	1
1B	0450502	Втулка	1
2	4304310	Шток поршня	1
2A	0450503	Шток поршня	1
2B	0450504	Втулка	1
3	0450505	Головка гидроцилиндра	1
4	0450506	Втулка	1
5	0133103	Стопорное кольцо	1
6	0450507	Кольцо	1
7	4069711	U-образная манжета	1
8	0262403	Опорное кольцо	1
9	0450508	Направляющее кольцо	1
10	0239504	Грязесъёмное кольцо	1
11	4094961	Уплотнительное кольцо	1
12	0332704	Опорное кольцо	1
13	0417606	Болт с внутренним шестигранником	8
14	0450509	Амортизирующий подшипник	1
15	0450510	Поршень	1
16	0332706	Уплотнительное кольцо	1
17	0417609	Кольцо	2
18	0332708	Кольцо	2
19	0450511	Регулировочная шайба	1
20	0450512	Гайка	1
21	0353012	Установочный винт	1
22	0353011	Стальной шарик	1
25	0400505	Соединение	1
26	0450513	Трубка	1
27	0379823	Пробка	1
28	985098	Уплотнительное кольцо	1
29	955612	Уплотнительное кольцо	2
30	0163404	Болт с внутренним шестигранником	4
31	0191428	Болт с внутренним шестигранником	4
32	0417616	Лента	1
33	0417613	Лента	1
34	0178820	Болт	2
35	0323103	Шайба	2
36	0353016	Хомут трубки	1
37	0254312	Болт	1
38	A590914	Пружинная шайба	1
39	0237418	Бреедер воздушный	2
40	J75481	Штуцер	1
41	0380010	Штуцер	1
42	0386902	Грязесъёмное кольцо	2
43	0417415	Грязесъёмное кольцо	2
44	0242508	Пробка	1
45	4506418	Уплотнительное кольцо	1
100	4304311	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
