Хеавй-лифт (1) — HITACHI EX700

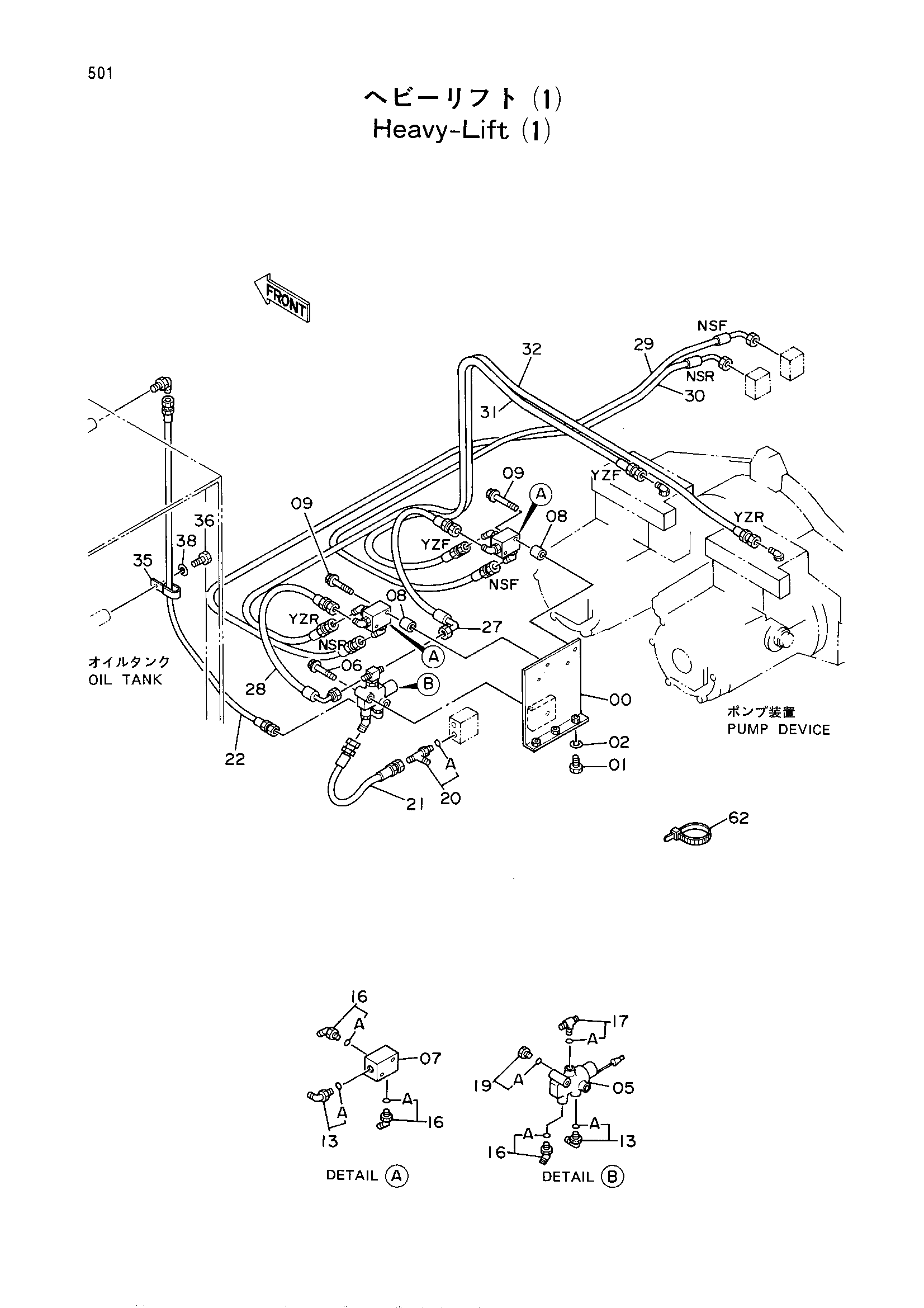

Заводская схема «Хеавй-лифт (1)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8046836 | Пластина | 1 |
| 01 | J901230 | Болт | 3 |
| 02 | A590912 | Пружинная шайба | 3 |
| 05 | 4222709 | Электромагнитный клапан | 1 |
| 06 | J010865 | Болт с шайбой | 2 |
| 07 | 4195759 | Челночный клапан | 2 |
| 08 | 4131346 | Проставка | 4 |
| 09 | J011065 | Болт с шайбой | 4 |
| 13 | 4154670 | Угловой штуцер | 3 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4193826 | Угловой штуцер | 5 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4203163 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4093624 | Пробка | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4203171 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4251976 замена: 4367311 | Нейлоновый шланг (RGP) | 1 |
| 21 | 4367311 | Шланг (RGP) | 1 |
| 22 | 4251977 замена: 4367320 | Нейлоновый шланг (RGT) | 1 |
| 22 | 4367320 | Шланг (RGT) | 1 |
| 27 | 4251978 замена: 4367333 | Нейлоновый шланг (TZF) | 1 |
| 27 | 4367333 | Шланг (TZF) | 1 |
| 28 | 4251979 замена: 4367332 | Нейлоновый шланг (TZR) | 1 |
| 28 | 4367332 | Шланг (TZR) | 1 |
| 29 | 4251984 | Шланг (NSF) | 1 |
| 30 | 4251985 | Шланг (NSR) | 1 |
| 31 | 4251986 | Шланг (YZF) | 1 |
| 32 | 4251987 | Шланг (YZR) | 1 |
| 35 | 4192018 | Зажим | 2 |
| 36 | J901016 | Болт | 2 |
| 38 | A590910 | Пружинная шайба | 2 |
| 62 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
