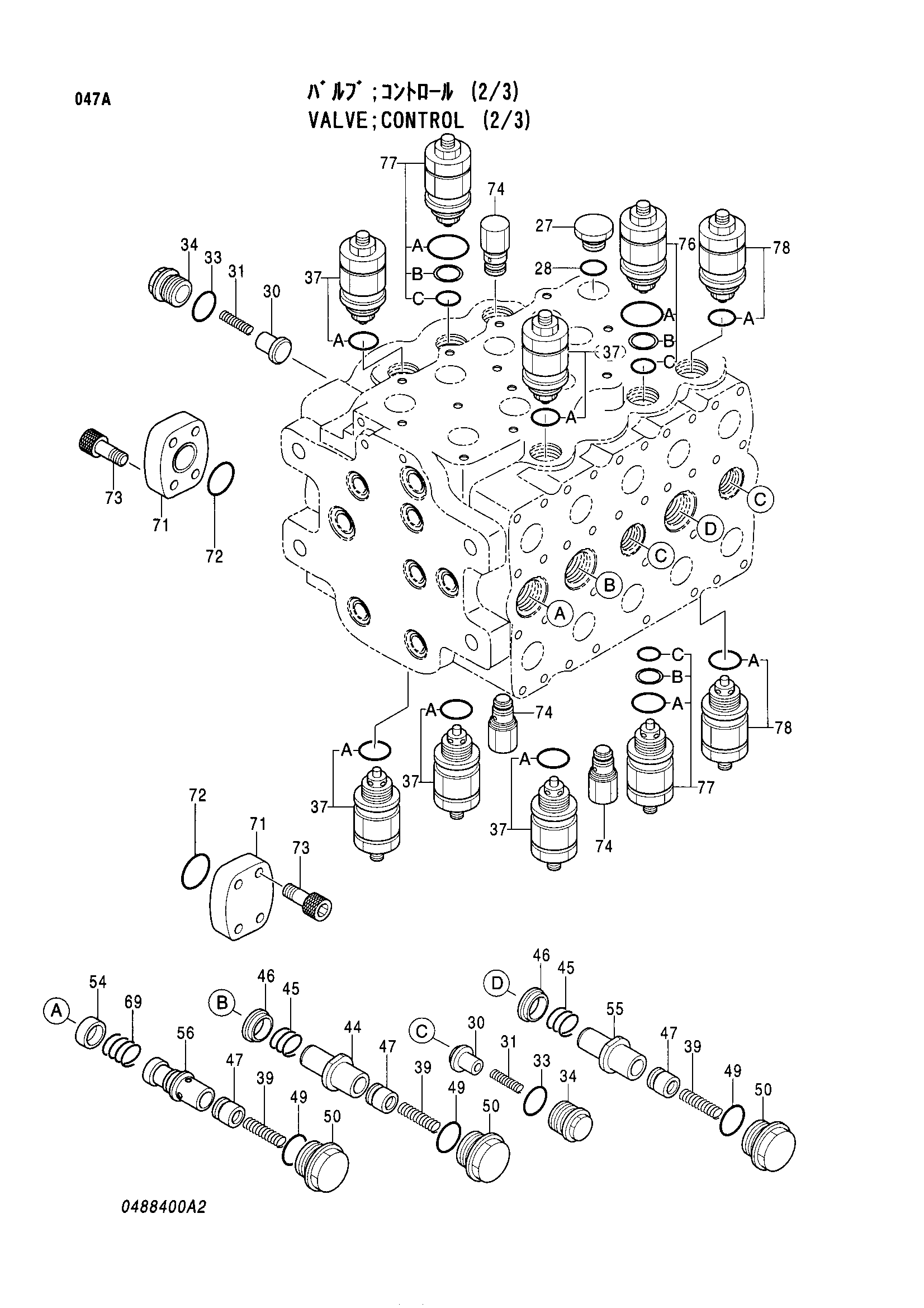

Гидрораспределитель (2/3) — HITACHI EX700
Заводская схема «Гидрораспределитель (2/3)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4313292 | Гидрораспределитель (2/3): 0488400A2 | 1 | |
| 27 | 0309716 | Пробка | 1 |
| 28 | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 0353210 | Тарельчатый клапан | 3 |
| 30 | 0488402 | Тарельчатый клапан | 3 |
| 31 | 0111712 | Пружина | 3 |
| 33 | 985098 | Уплотнительное кольцо | 3 |
| 34 | 0384102 | Пробка | 3 |
| 34 | 0488403 | Пробка | 3 |
| 37 | 4254528 | Предохранительный клапан | 5 |
| 37A | 4510188 | Уплотнительное кольцо | 1 |
| 39 | 4040288 | Пружина | 3 |
| 44 | 0384103 | Втулка | 1 |
| 44 | 0488404 | Втулка | 1 |
| 45 | 0399502 | Пружина | 2 |
| 46 | 4314111 | Тарельчатый клапан | 2 |
| 47 | 0488405 | Тарельчатый клапан | 3 |
| 47 | 4040287 | Тарельчатый клапан | 3 |
| 49 | 4037888 | Уплотнительное кольцо | 3 |
| 50 | 0384105 | Пробка | 3 |
| 50 | 0488406 | Пробка | 3 |
| 54 | 0384107 | Тарельчатый клапан | 1 |
| 55 | 0384108 | Втулка | 1 |
| 55 | 0488408 | Втулка | 1 |
| 56 | 0384109 | Втулка | 1 |
| 56 | 0488409 | Втулка | 1 |
| 69 | 0384111 | Пружина | 1 |
| 71 | 0353230 | Фланец | 3 |
| 72 | 0353231 | Уплотнительное кольцо | 3 |
| 73 | 0353232 | Болт с внутренним шестигранником | 12 |
| 74 | 4254529 | Клапан | 3 |
| 74 | 4254529 | Клапан | 3 |
| 74 | 4360482 | Клапан | 3 |
| 74 | 4360482 | Клапан | 3 |
| 76 | 4297788 | Предохранительный клапан | 1 |
| 76A | 4510188 | Уплотнительное кольцо | 1 |
| 77 | 4297051 | Предохранительный клапан | 2 |
| 77A | 4510188 | Уплотнительное кольцо | 1 |
| 78 | 4254528 | Предохранительный клапан | 2 |
| 78 | 4297051 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
