Электрооборудование (4) — HITACHI EX700

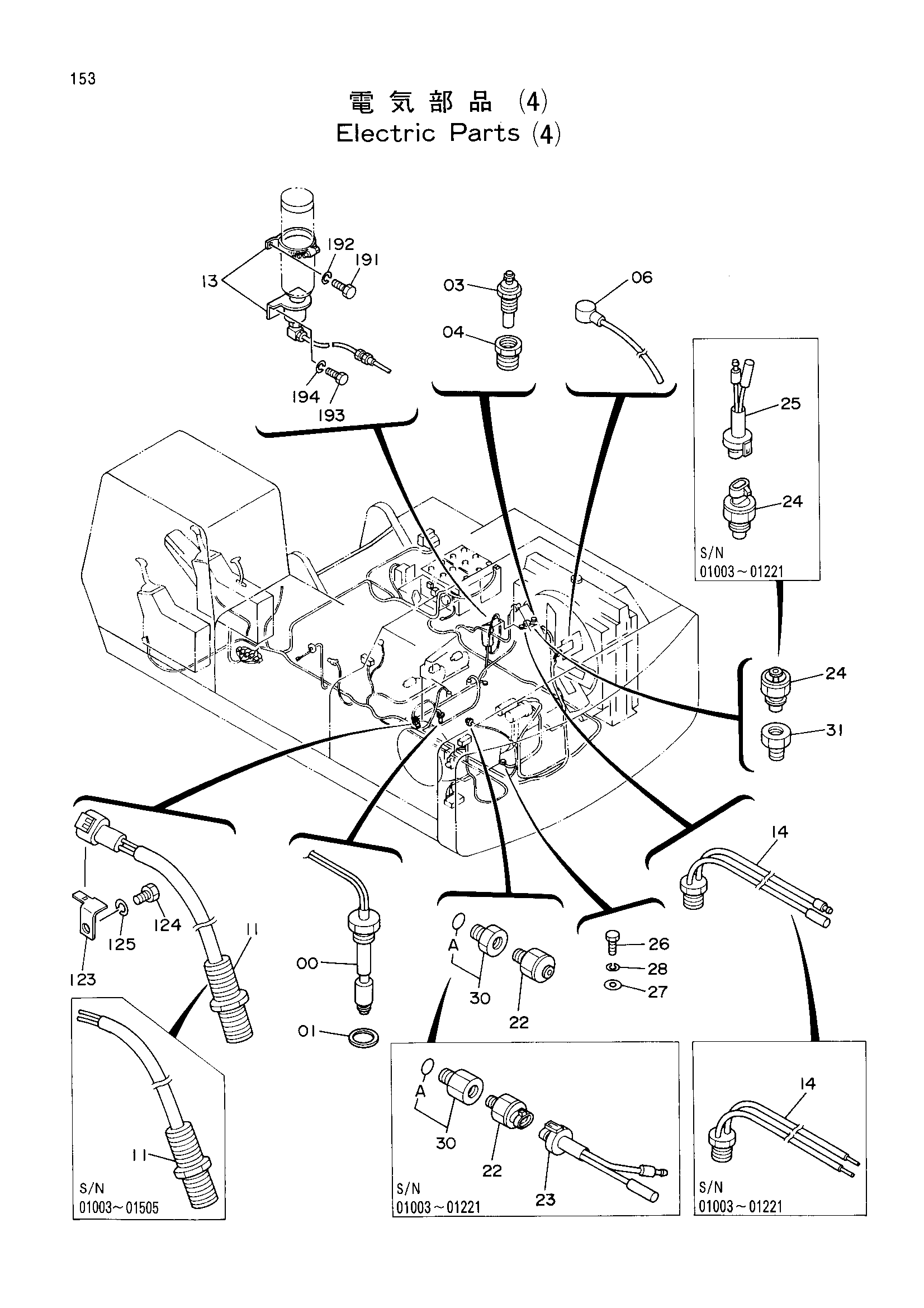

Заводская схема «Электрооборудование (4)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191728 | Выключатель уровень(двигатель масляный) | 1 |
| 01 | A890022 | Манжета | 1 |
| 03 | 4187223 | Блок | 1 |
| 04 | 4257714 | Переходник | 1 |
| 06 | 4093771 | Трос | 1 |
| 11 | 4182171 замена: 4271488 | Датчик | 1 |
| 11 | 4271488 замена: 4283835 | Датчик | 1 |
| 11 | 4271488 замена: 4342340 | Датчик | 1 |
| 11 | 4283835 | Датчик | 1 |
| 13 | 4221049 | Комплект | 1 |
| 14 | 4088538 | Выключатель (тхермо-гуард) | 1 |
| 14 | 4271489 | Выключатель (тхермо-гуард) | 1 |
| 15 | J900620 | Болт | 2 |
| 16 | M500605 | Гайка | 2 |
| 17 | A590906 | Пружинная шайба | 2 |
| 18 | J900820 | Болт | 2 |
| 19 | M500807 | Гайка | 2 |
| 20 | A590908 | Пружинная шайба | 2 |
| 22 | 4249966 | Датчик давления | 1 |
| 22 | 4291232 | Датчик давления | 1 |
| 23 | 4252130 | Жгут проводов | 1 |
| 24 | 4149335 | Выключатель термостатический | 1 |
| 24 | 4252518 | Выключатель термостатический | 1 |
| 25 | 4252519 | Жгут проводов | 1 |
| 26 | J901020 | Болт | 1 |
| 27 | A590110 | Плоская шайба | 1 |
| 28 | A590910 | Пружинная шайба | 1 |
| 30 | 4292881 | Адаптер | 1 |
| 30 | 4297309 | Адаптер | 1 |
| 30A | 4298748 | Уплотнительное кольцо | 1 |
| 30A | 4301636 | Уплотнительное кольцо | 1 |
| 31 | 4087499 | Адаптер | 1 |
| 123 | 4336875 | Кронштейн | 1 |
| 124 | J901016 | Болт | 1 |
| 125 | A590910 | Пружинная шайба | 1 |
| 191 | J900814 | Болт | 2 |
| 192 | A590908 | Пружинная шайба | 2 |
| 193 | J900614 | Болт | 2 |
| 194 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
