Крышка двигателя — HITACHI EX700

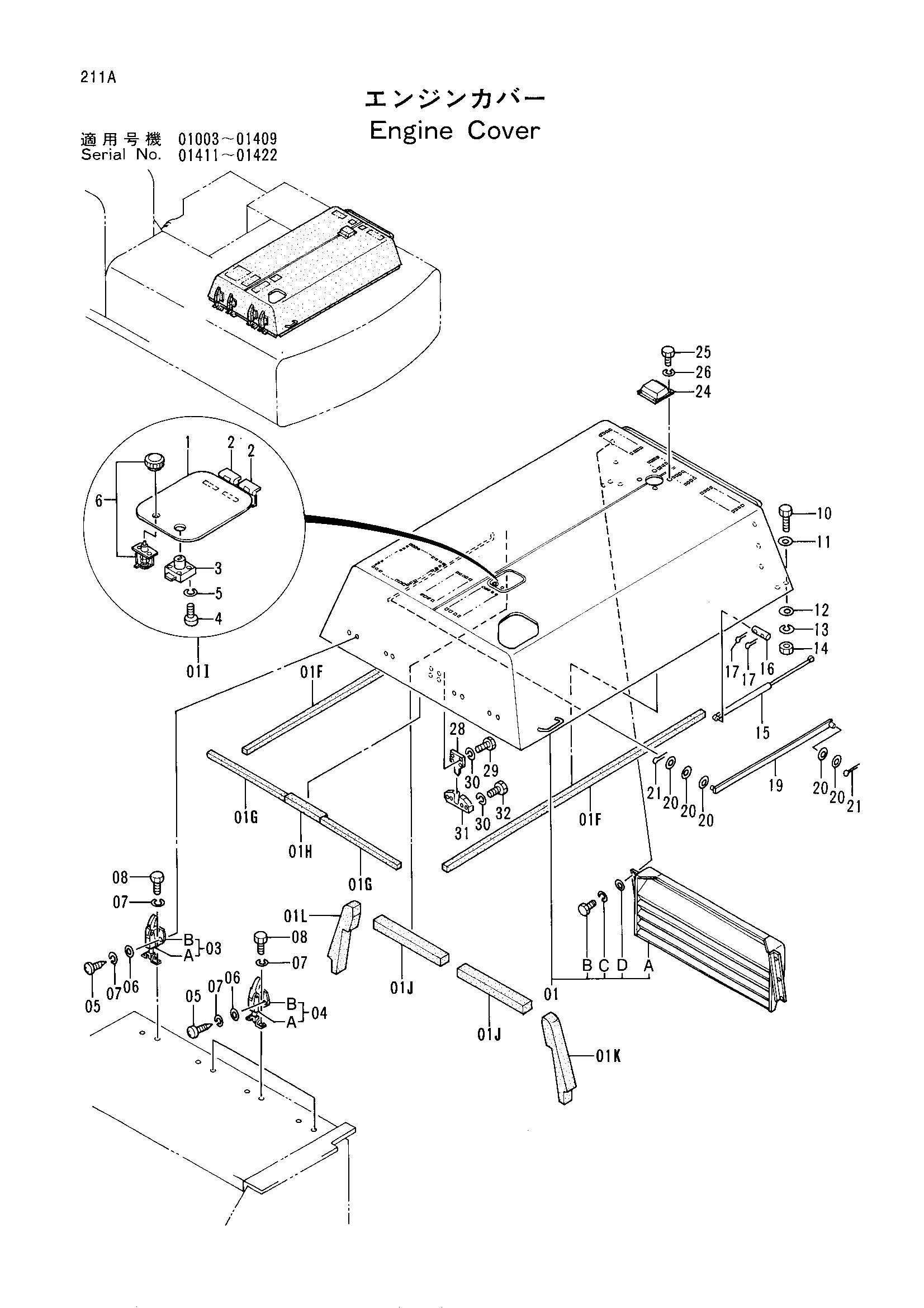

Заводская схема «Крышка двигателя» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6010369	Крышка двигатель	1
01A	7021590	Воздуховод	1
01B	J901020	Болт	6
01C	A590910	Пружинная шайба	6
01D	A590110	Плоская шайба	6
01F	4328758	Резиновая прокладка	2
01G	4328759	Резиновая прокладка	2
01H	4328760	Резиновая прокладка	1
01I	8044029	Крышка	1
01I2	4206225	Петля	2
01I3	4207537	Замок	1
01I4	M430520	Винт	4
01I5	A590905	Пружинная шайба	4
01I6	4261970	Защёлка	1
01J	4338384	Резиновая прокладка	2
01K	4338399	Резиновая прокладка	1
01L	4338400	Резиновая прокладка	1
03	4231749	Защёлка в сборе	1
03A	3044291	Защёлка	1
03B	3021131	Анкхор	1
04	4231750	Защёлка в сборе	3
04A	3044290	Защёлка	1
04B	3021131	Анкхор	1
05	M430825	Винт	8
06	A590108	Плоская шайба	8
07	A590908	Пружинная шайба	16
08	J900816	Болт	8
10	J901235	Болт	4
11	4249324	Шайба	4
12	4086891	Шайба	4
13	A590912	Пружинная шайба	4
14	J950012	Гайка	4
15	4222402	Гидроцилиндр	2
15	4222402 замена: 4326348	Гидроцилиндр	2
15	4222402	Гидроцилиндр	2
15	4222402	Гидроцилиндр	2
15	4222402	Гидроцилиндр	2
15	4326348	Гидроцилиндр	2
16	4222401	Палец	4
17	4022697	Стопорный палец	8
19	9729704	Стойка	1
20	A590116	Плоская шайба	5
21	4022701	Стопорный палец	2
24	8041767	Крышка	1
25	J900814	Болт	4
26	A590908	Пружинная шайба	4
28	4249668	Ограничитель	1
29	J901232	Болт	4
30	A590912	Пружинная шайба	8
31	4249669	Направляющая	1
32	J901260	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
