Гидрораспределитель — HITACHI EX700

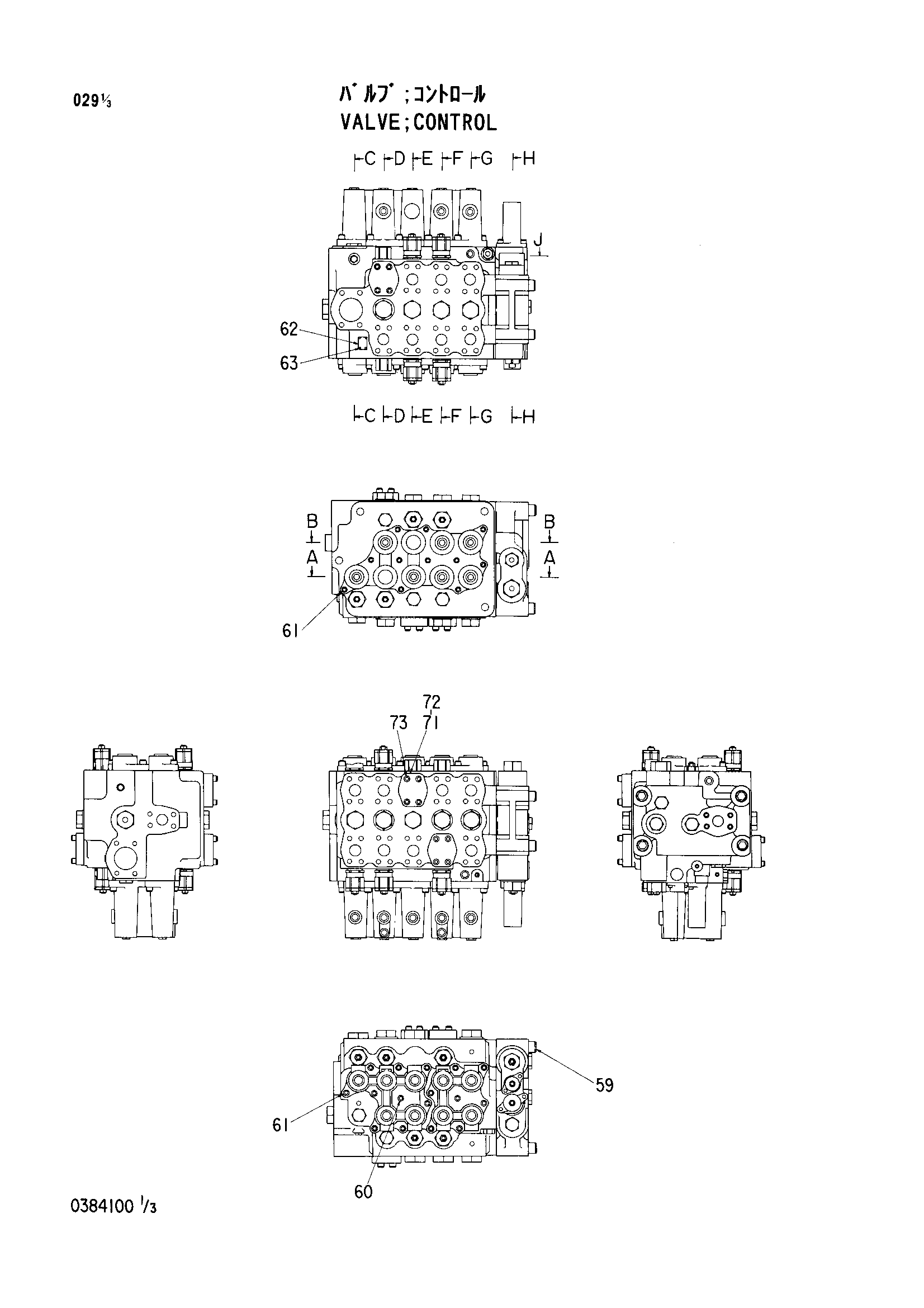

Заводская схема «Гидрораспределитель» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4219029 | Гидрораспределитель | 1 | |
| 2 | 4254526 | Сиде-хоусинг | 1 |
| 12 | 0384101 | Колпачок | 1 |
| 13 | 0353202 | Колпачок | 1 |
| 14 | 0353203 | Колпачок | 1 |
| 15 | A810055 | Уплотнительное кольцо | 18 |
| 16 | 0353204 | Седло пружины | 18 |
| 17 | 0353205 | Пружина | 9 |
| 18 | 0353206 | Пружина | 9 |
| 19 | 0353207 | Концевой золотник | 9 |
| 20 | 4254527 | Предохранительный клапан | 1 |
| 21 | 0332914 | Пробка | 9 |
| 22 | 4509180 | Уплотнительное кольцо | 9 |
| 23 | 94-2010 | Пробка | 6 |
| 24 | 970860 | Уплотнительное кольцо | 2 |
| 25 | 4506430 | Уплотнительное кольцо | 6 |
| 26 | 4506320 | Уплотнительное кольцо | 2 |
| 27 | 0309716 | Пробка | 1 |
| 28 | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 0353210 | Тарельчатый клапан | 4 |
| 31 | 0111712 | Пружина | 4 |
| 33 | 985098 | Уплотнительное кольцо | 5 |
| 34 | 0384102 | Пробка | 5 |
| 35 | 0332936 | Пробка | 1 |
| 36 | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4254528 | Предохранительный клапан | 6 |
| 37A | 4510188 | Уплотнительное кольцо | 1 |
| 38 | 0238407 | Тарельчатый клапан | 2 |
| 39 | 4040288 | Пружина | 7 |
| 40 | 4028266 | Опорное кольцо | 4 |
| 41 | 4028265 | Уплотнительное кольцо | 4 |
| 42 | 955656 | Уплотнительное кольцо | 2 |
| 43 | 0353214 | Пробка | 2 |
| 44 | 0384103 | Втулка | 1 |
| 45 | 0399502 | Пружина | 2 |
| 46 | 0384104 | Тарельчатый клапан | 2 |
| 47 | 4040287 | Тарельчатый клапан | 4 |
| 48 | 0353218 | Пробка | 1 |
| 49 | 4037888 | Уплотнительное кольцо | 4 |
| 50 | 0384105 | Пробка | 4 |
| 51 | 0353220 | Тарельчатый клапан | 1 |
| 52 | 0353221 | Пробка | 1 |
| 53 | 0384106 | Втулка | 1 |
| 54 | 0384107 | Тарельчатый клапан | 2 |
| 55 | 0384108 | Втулка | 1 |
| 56 | 0384109 | Втулка | 1 |
| 57 | 0384110 | Пробка | 1 |
| 59 | 0353226 | Болт с внутренним шестигранником | 4 |
| 60 | 0353227 | Болт с внутренним шестигранником | 1 |
| 61 | 0353228 | Болт с внутренним шестигранником | 26 |
| 69 | 0384111 | Пружина | 2 |
| 71 | 0353230 | Фланец | 3 |
| 72 | 0353231 | Уплотнительное кольцо | 3 |
| 73 | 0353232 | Болт с внутренним шестигранником | 12 |
| 74 | 4254529 | Клапан | 4 |
| 76 | 4300934 | Предохранительный клапан | 2 |
| 76A | 4510188 | Уплотнительное кольцо | 1 |
| 76B | 4288115 | Опорное кольцо | 1 |
| 76C | 4051360 | Уплотнительное кольцо | 1 |
| 77 | 4296985 | Предохранительный клапан | 1 |
| 77A | 4510188 | Уплотнительное кольцо | 1 |
| 77B | 4288115 | Опорное кольцо | 1 |
| 77C | 4051360 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
