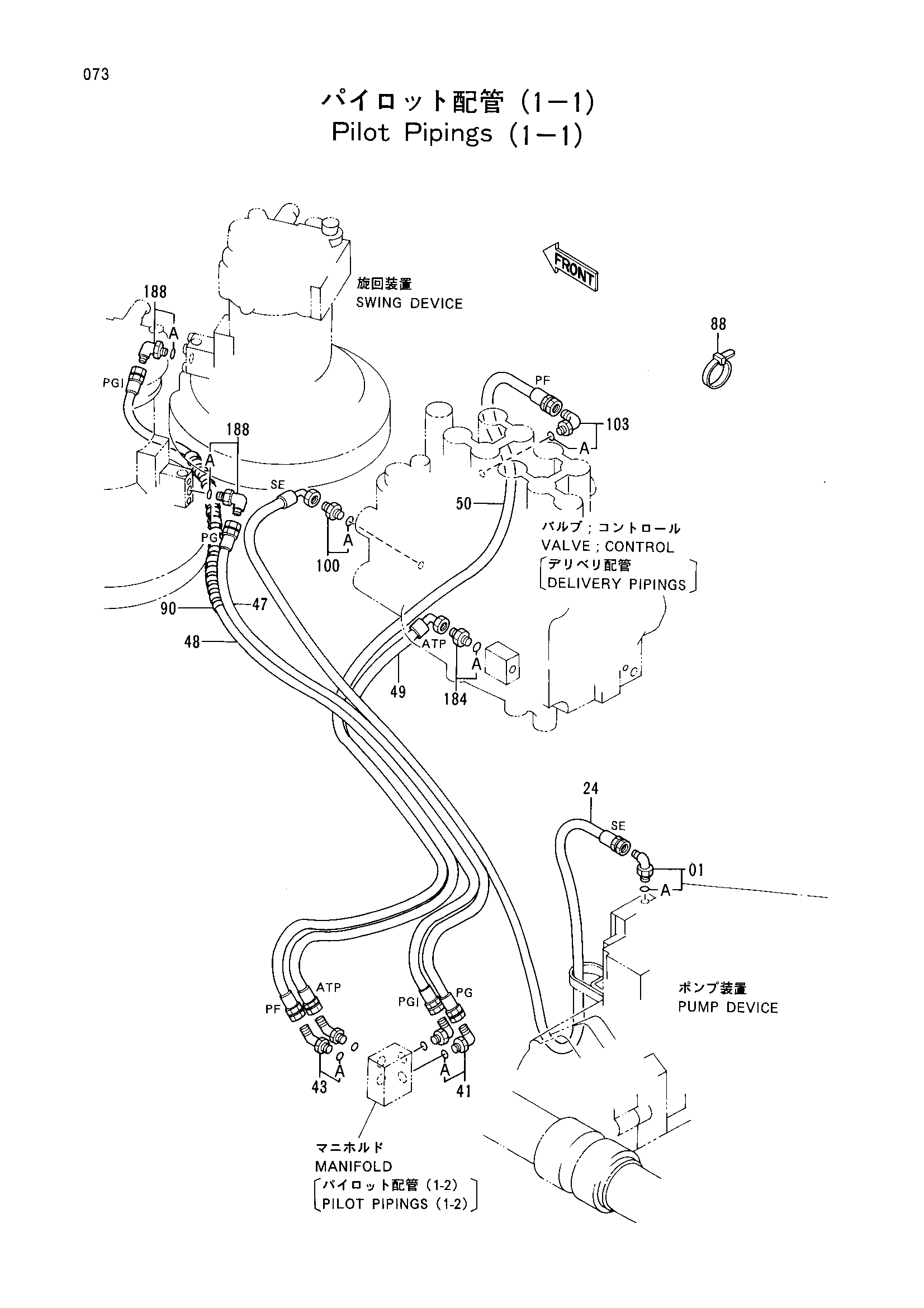

Пилотный трубопроводы (1-1) — HITACHI EX700
Заводская схема «Пилотный трубопроводы (1-1)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4248670 | Шланг | 1 |
| 41 | 4156434 | Угловой штуцер | 2 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4193826 | Угловой штуцер | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4248633 замена: 4364425 | Нейлоновый шланг | 1 |
| 47 | 4364425 | Шланг | 1 |
| 48 | 4248634 замена: 4364426 | Нейлоновый шланг | 1 |
| 48 | 4364426 | Шланг | 1 |
| 49 | 4248635 замена: 4364453 | Нейлоновый шланг | 1 |
| 49 | 4364453 | Шланг | 1 |
| 50 | 4248636 замена: 4364407 | Нейлоновый шланг | 1 |
| 50 | 4364407 | Шланг | 1 |
| 88 | 4121859 | Ленточный зажим | 5 |
| 90 | 4133527 | Защитный кожух | 1 |
| 100 | 4200465 | Адаптер | 1 |
| 100A | 957366 | Уплотнительное кольцо | 1 |
| 103 | 4154670 | Угловой штуцер | 1 |
| 103A | 957366 | Уплотнительное кольцо | 1 |
| 184 | 4200465 | Адаптер | 1 |
| 184A | 957366 | Уплотнительное кольцо | 1 |
| 188 | 4156434 | Угловой штуцер | 2 |
| 188A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
