Погрузчик передний трубопроводы (2) — HITACHI EX700

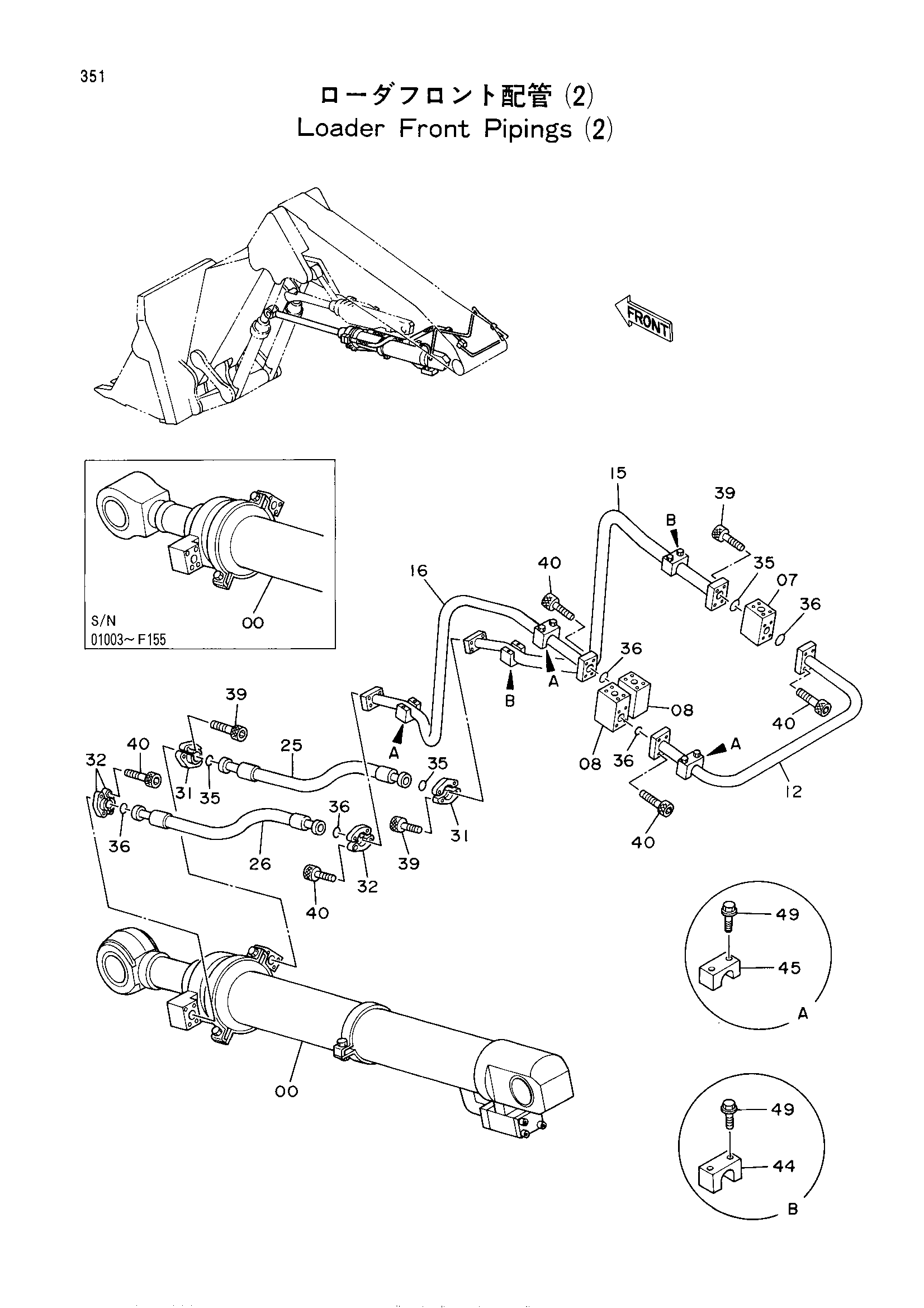

Заводская схема «Погрузчик передний трубопроводы (2)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4243499 замена: 4328130 | Гидроцилиндр рукояти | 1 |
| 00 | 4328130 | Гидроцилиндр рукояти | 1 |
| 07 | 3055797 | Блок | 1 |
| 08 | 3041176 | Блок | 2 |
| 12 | 8050613 | Трубка | 1 |
| 15 | 8050371 | Трубка | 1 |
| 16 | 8050372 | Трубка | 1 |
| 25 | 4272294 | Шланг | 1 |
| 26 | 4221241 | Шланг | 1 |
| 31 | 4075854 | Разъёмный фланец | 4 |
| 32 | 4089703 | Разъёмный фланец | 4 |
| 35 | 4510169 | Уплотнительное кольцо | 3 |
| 36 | 4508805 | Уплотнительное кольцо | 5 |
| 39 | M341650 | Болт с внутренним шестигранником | 12 |
| 40 | M341445 | Болт с внутренним шестигранником | 24 |
| 44 | 4269729 | Хомут трубки | 2 |
| 45 | 4268428 | Хомут трубки | 3 |
| 49 | J011280 | Болт с шайбой | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
