Сиде-хоусинг — HITACHI EX700

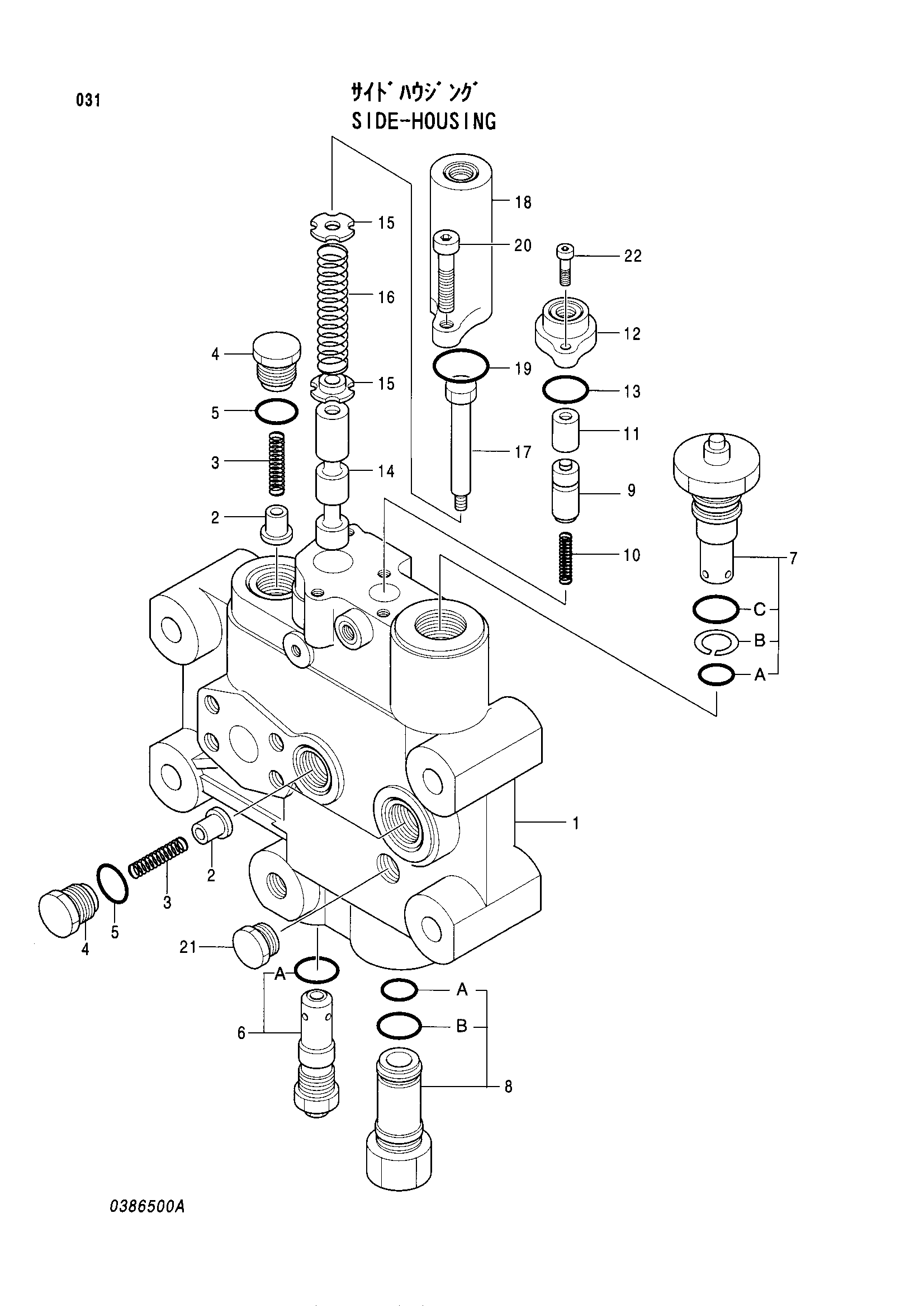

Заводская схема «Сиде-хоусинг» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4254526 | Сиде-хоусинг | 1 | |
| 2 | 0111711 замена: 0386501 | Тарельчатый клапан | 3 |
| 2 | 0111711 замена: 0459532 | Тарельчатый клапан | 3 |
| 2 | 0111711 замена: 0496312 | Тарельчатый клапан | 3 |
| 2 | 0496312 | Тарельчатый клапан | 3 |
| 3 | 0224410 замена: 0386501 | Пружина | 3 |
| 3 | 0224410 замена: 0459532 | Пружина | 3 |
| 3 | 0224410 замена: 0496312 | Пружина | 3 |
| 3 | 0459532 | Пружина | 3 |
| 4 | 0353236 замена: 0386501 | Пробка | 3 |
| 4 | 0353236 замена: 0459532 | Пробка | 3 |
| 4 | 0353236 замена: 0496312 | Пробка | 3 |
| 4 | 0386501 | Пробка | 3 |
| 5 | 0111715 | Уплотнительное кольцо | 3 |
| 6 | 4255447 | Предохранительный клапан | 1 |
| 6A | 0111804 | Уплотнительное кольцо | 1 |
| 7 | 4255448 | Предохранительный клапан | 1 |
| 7A | 4506430 | Уплотнительное кольцо | 1 |
| 7B | 4019414 | Опорное кольцо | 1 |
| 7C | 0159704 | Уплотнительное кольцо | 1 |
| 8 | 4254527 | Предохранительный клапан | 1 |
| 8A | 4506430 | 0-Кольцо | 1 |
| 8B | 0111804 | Уплотнительное кольцо | 1 |
| 10 | 0353237 | Пружина | 1 |
| 12 | 0353238 | Колпачок | 1 |
| 13 | 955020 | Уплотнительное кольцо | 1 |
| 15 | 0306003 | Седло пружины | 2 |
| 16 | 0353239 | Пружина | 1 |
| 17 | 0306005 | Концевой | 1 |
| 18 | 0353240 | Колпачок | 1 |
| 19 | A810040 | Уплотнительное кольцо | 1 |
| 20 | 0224408 замена: 0459541 | Болт с внутренним шестигранником | 2 |
| 20 | 0459541 | Болт с внутренним шестигранником | 2 |
| 21 | 0289505 | Пробка в сборе | 1 |
| 22 | 0187104 замена: 0459543 | Болт с внутренним шестигранником | 2 |
| 22 | 0459543 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
