Основной трубопроводы (1) — HITACHI EX700

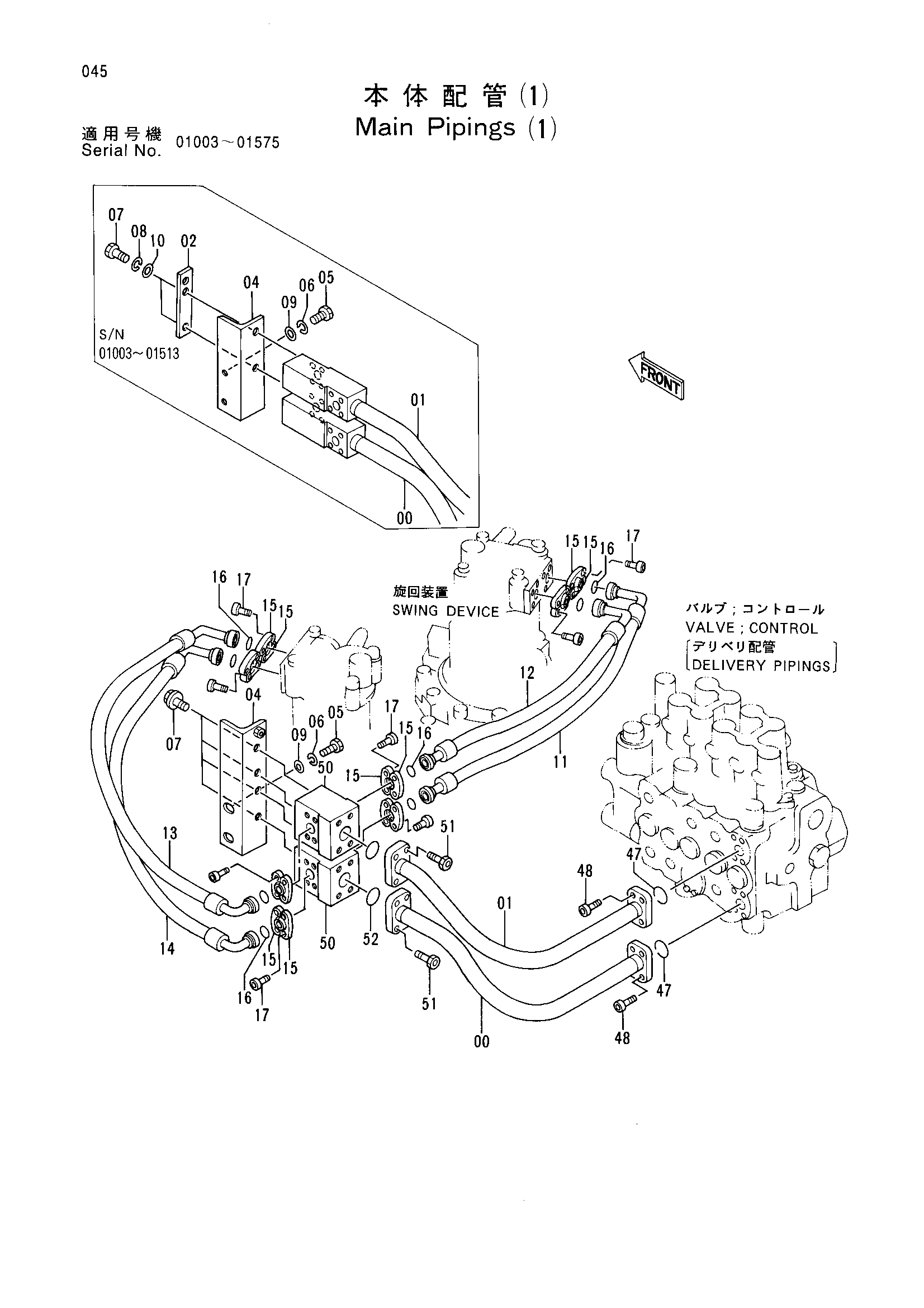

Заводская схема «Основной трубопроводы (1)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8041331 | Трубка | 1 |
| 00 | 8061413 | Трубка | 1 |
| 01 | 8041332 | Трубка | 1 |
| 01 | 8061412 | Трубка | 1 |
| 02 | 4261976 | Пластина | 1 |
| 04 | 4221013 | Опора | 1 |
| 04 | 8061425 | Опора | 1 |
| 05 | J901632 | Болт | 2 |
| 06 | A590916 | Пружинная шайба | 2 |
| 07 | J021025 | Болт с шайбой | 4 |
| 07 | J901230 | Болт | 2 |
| 08 | A590912 | Пружинная шайба | 2 |
| 09 | A590116 | Шайба | 2 |
| 10 | A590112 | Шайба | 2 |
| 11 | 4247378 замена: 4277090 | Шланг | 1 |
| 11 | 4277090 | Шланг | 1 |
| 12 | 4221238 замена: 4277089 | Шланг | 1 |
| 12 | 4277089 | Шланг | 1 |
| 13 | 4221239 замена: 4277088 | Шланг | 1 |
| 13 | 4221240 | Шланг | 1 |
| 13 | 4277088 | Шланг | 1 |
| 14 | 4221240 замена: 4277087 | Шланг | 1 |
| 14 | 4277087 | Шланг | 1 |
| 14 | 4327443 | Шланг | 1 |
| 15 | 986910 | Разъёмный фланец | 16 |
| 16 | 971489 | Уплотнительное кольцо | 8 |
| 17 | M341028 | Болт с внутренним шестигранником | 32 |
| 47 | 4508805 | Уплотнительное кольцо | 2 |
| 48 | M341445 | Болт с внутренним шестигранником | 8 |
| 50 | 3071205 | Блок | 2 |
| 51 | M341445 | Болт с внутренним шестигранником | 8 |
| 52 | 4508805 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
