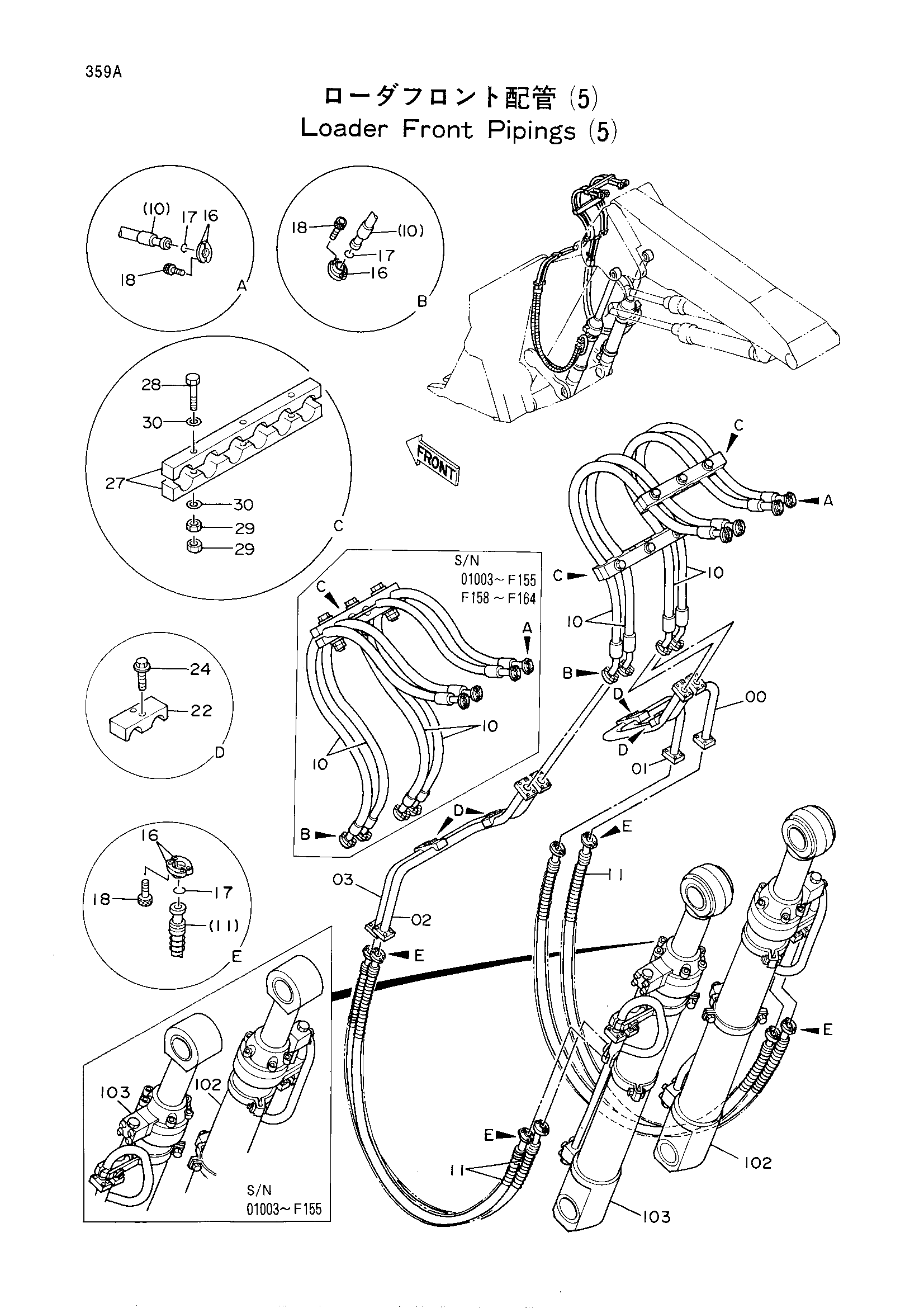

Погрузчик передний трубопроводы (5) — HITACHI EX700

Заводская схема «Погрузчик передний трубопроводы (5)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8046526	Трубка	1
01	8046528	Трубка	1
02	8046527	Трубка	1
03	8046529	Трубка	1
10	4250823 замена: 4287153	Шланг	4
10	4287153	Шланг	4
10	4318404 замена: 4373750	Шланг	4
10	4318404	Шланг	4
10	4318404	Шланг	4
10	4373750	Шланг	4
10	4373750	Шланг	4
11	4274505 замена: 4318403	Шланг	4
11	4318403	Шланг	4
16	4089703	Разъёмный фланец	32
17	4508805	Уплотнительное кольцо	16
18	M341445	Болт с внутренним шестигранником	64
22	4205816	Хомут трубки	4
24	J011280	Болт с шайбой	8
27	3048605 замена: 3074182	Хомут	2
27	3048605 замена: J901211	Хомут	2
27	3074182	Хомут	2
27	3074182	Хомут	2
27	3074182	Хомут	4
27	3074182	Хомут	4
28	J901204	Болт	3
28	J901211	Болт	3
28	J901211	Болт	3
28	J901211	Болт	6
28	J901211	Болт	6
29	J950012	Гайка	6
29	J950012	Гайка	6
29	J950012	Гайка	12
29	J950012	Гайка	12
30	449490	Шайба	6
30	449490	Шайба	6
30	449490	Шайба	12
30	449490	Шайба	12
102	4243500	Гидроцилиндр ковша	1
102	4243500 замена: 4328131	Гидроцилиндр ковша	1
102	4328131	Гидроцилиндр ковша	1
102	4328131	Гидроцилиндр ковша	1
103	4243501	Гидроцилиндр ковша	1
103	4243501 замена: 4328132	Гидроцилиндр ковша	1
103	4328132	Гидроцилиндр ковша	1
103	4328132	Гидроцилиндр ковша	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
