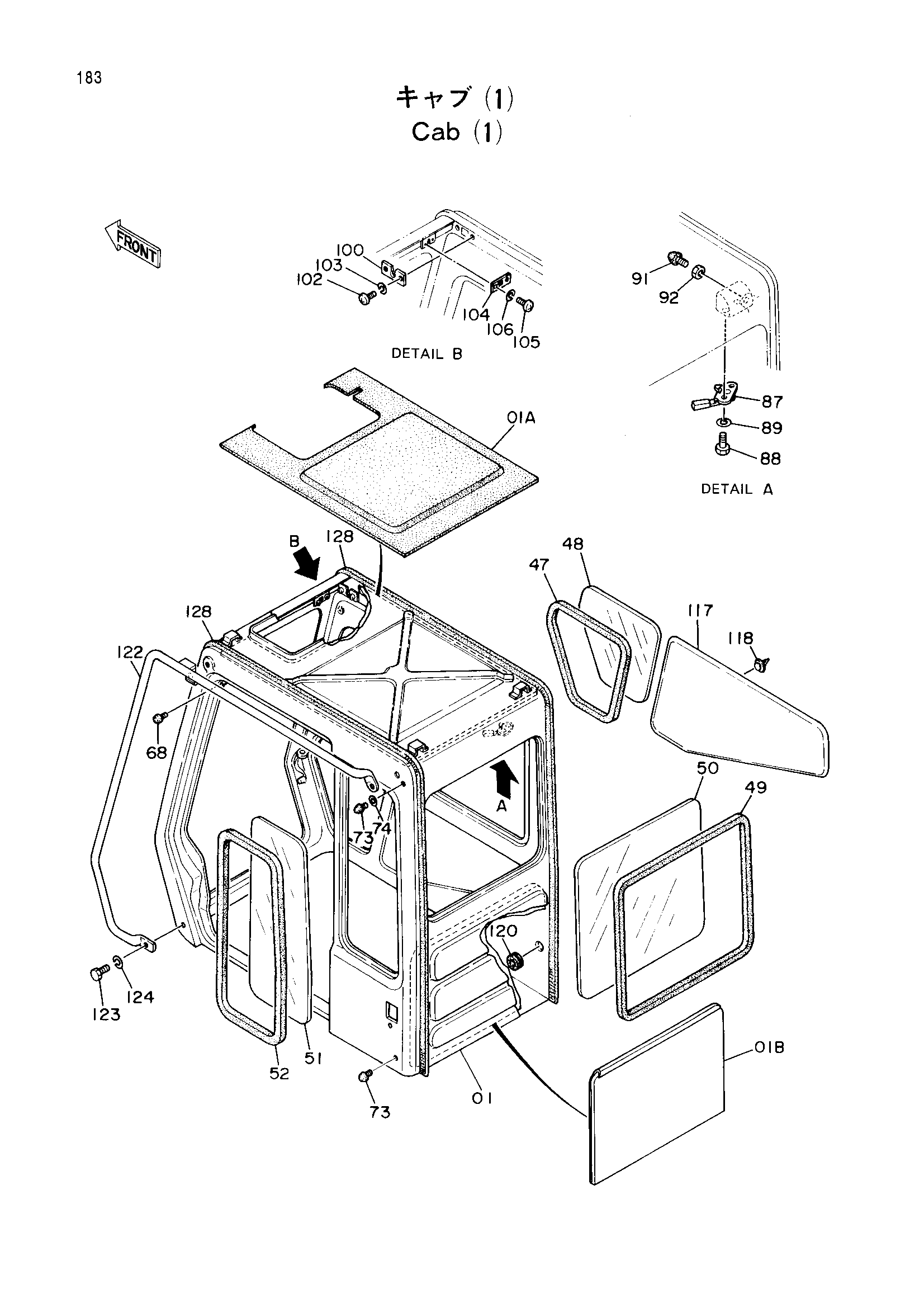

Кабина (1) — HITACHI EX700
Заводская схема «Кабина (1)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4257365 замена: 4273528 | Кабина | 1 |
| 01 | 4257365 | Кабина | 1 |
| 01 | 4273528 | Кабина | 1 |
| 01 | 4273528 | Кабина | 1 |
| 01A | 4251701 | Трим накладка | 1 |
| 01B | 4251704 | Трим накладка | 1 |
| 47 | 4204571 | Резиновый H | 1 |
| 48 | 4204572 | Стекло | 1 |
| 49 | 4204573 | Резиновый H | 1 |
| 50 | 4204574 | Стекло | 1 |
| 51 | 4204575 | Стекло | 1 |
| 52 | 4204576 | Резиновый Z | 1 |
| 68 | 4172321 | Резиновая прокладка | 1 |
| 73 | 4204586 | Ограничитель | 2 |
| 74 | 4204587 | Проставка | 1 |
| 87 | 4204594 | Замок | 1 |
| 88 | J900816 | Болт | 2 |
| 89 | A590908 | Пружинная шайба | 2 |
| 91 | 4204586 | Ограничитель | 1 |
| 92 | 4204563 | Гайка | 1 |
| 100 | 4204599 | Кронштейн | 1 |
| 102 | M430410 | Винт | 2 |
| 103 | A590904 | Пружинная шайба | 2 |
| 104 | 4204600 | Кронштейн | 1 |
| 105 | M430308 | Винт | 2 |
| 106 | A590903 | Пружинная шайба | 2 |
| 117 | 4204606 | Трим накладка | 1 |
| 118 | 4204607 | Зажим | 10 |
| 120 | 4204608 | Резиновая втулка | 1 |
| 122 | 4222842 замена: 4271609 | Ханд направляющая | 1 |
| 122 | 4222842 | Ханд направляющая | 1 |
| 122 | 4271609 | Ханд направляющая | 1 |
| 122 | 4271609 | Ханд направляющая | 1 |
| 123 | J901030 | Болт | 3 |
| 124 | A590910 | Пружинная шайба | 3 |
| 128 | 4204611 | Велт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
