Пилотный трубопроводы (4-2) — HITACHI EX700

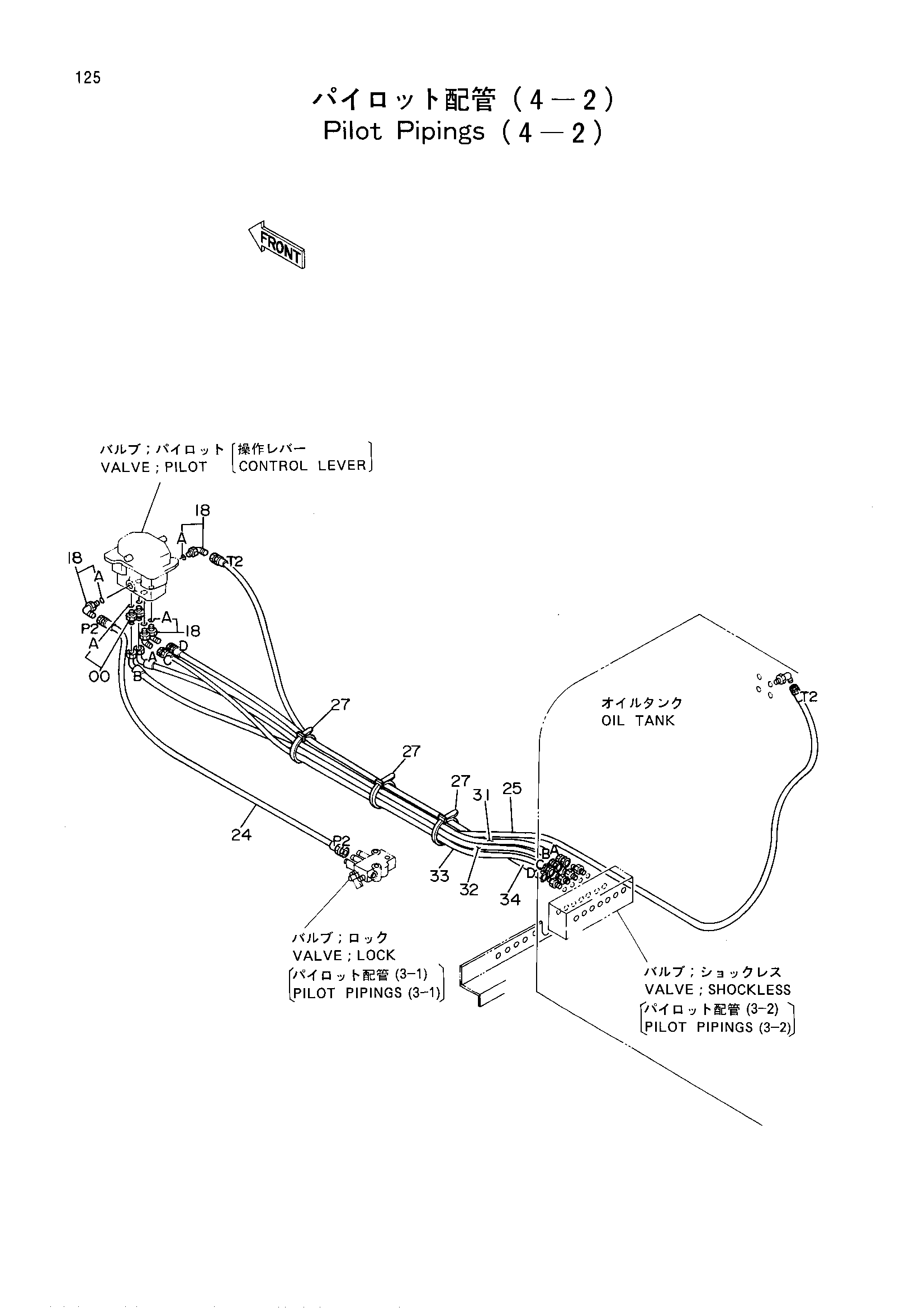

Заводская схема «Пилотный трубопроводы (4-2)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200467 | Адаптер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4156434 | Угловой штуцер | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4207905 замена: 4364412 | Нейлоновый шланг (P2) | 1 |
| 24 | 4364412 | Шланг (P2) | 1 |
| 25 | 4218054 замена: 4364427 | Нейлоновый шланг (T2) | 1 |
| 25 | 4364427 | Шланг (T2) | 1 |
| 27 | 4055312 | Ленточный зажим | 3 |
| 31 | 4250831 замена: 4364463 | Нейлоновый шланг (A) | 1 |
| 31 | 4364463 | Шланг (A) | 1 |
| 32 | 4250832 замена: 4364462 | Нейлоновый шланг (B) | 1 |
| 32 | 4364462 | Шланг (B) | 1 |
| 33 | 4250833 замена: 4364419 | Нейлоновый шланг (C) | 1 |
| 33 | 4364419 | Шланг (C) | 1 |
| 34 | 4250834 замена: 4364418 | Нейлоновый шланг (D) | 1 |
| 34 | 4364418 | Шланг (D) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
