Передний трубопроводы (сверхдлинный удлинённый рукоять 9.5m) — HITACHI EX700

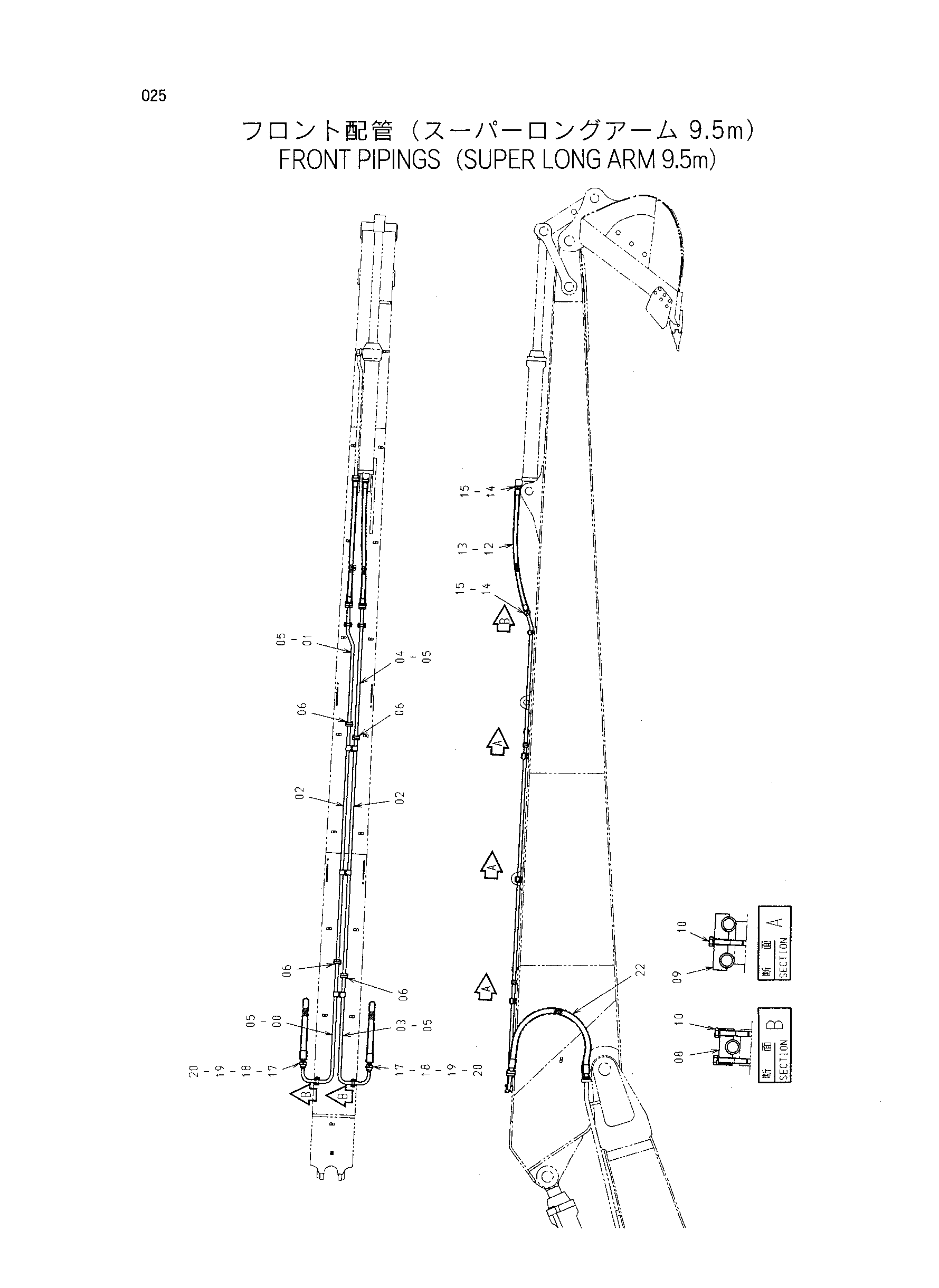

Заводская схема «Передний трубопроводы (сверхдлинный удлинённый рукоять 9.5m)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8053937 | Трубка | 1 |
| 01 | 8053938 | Трубка | 1 |
| 02 | 9736425 | Трубка | 2 |
| 03 | 8053939 | Трубка | 1 |
| 04 | 8053940 | Трубка | 1 |
| 05 | 966993 | Уплотнительное кольцо | 4 |
| 06 | M341240 | Болт с внутренним шестигранником | 16 |
| 08 | 4272725 | Хомут трубки | 4 |
| 09 | 4250763 | Хомут трубки | 3 |
| 10 | J011270 | Болт с шайбой | 14 |
| 12 | 4055259 замена: 4387489 | Шланг | 2 |
| 12 | 4387489 | Шланг (с защита) | 2 |
| 13 | 966993 | Уплотнительное кольцо | 4 |
| 14 | 4085560 | Разъёмный фланец | 8 |
| 15 | M341240 | Болт с внутренним шестигранником | 16 |
| 17 | 4100931 замена: 4336672 | Крышка | 2 |
| 17 | 4336672 | Крышка | 2 |
| 18 | 4508805 | Уплотнительное кольцо | 2 |
| 19 | 4089703 | Разъёмный фланец | 4 |
| 20 | M341445 | Болт с внутренним шестигранником | 8 |
| 22 | 4274675 | Шланг (с защита) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
