Удлинённый стрела 10.0M <EX700> — HITACHI EX700

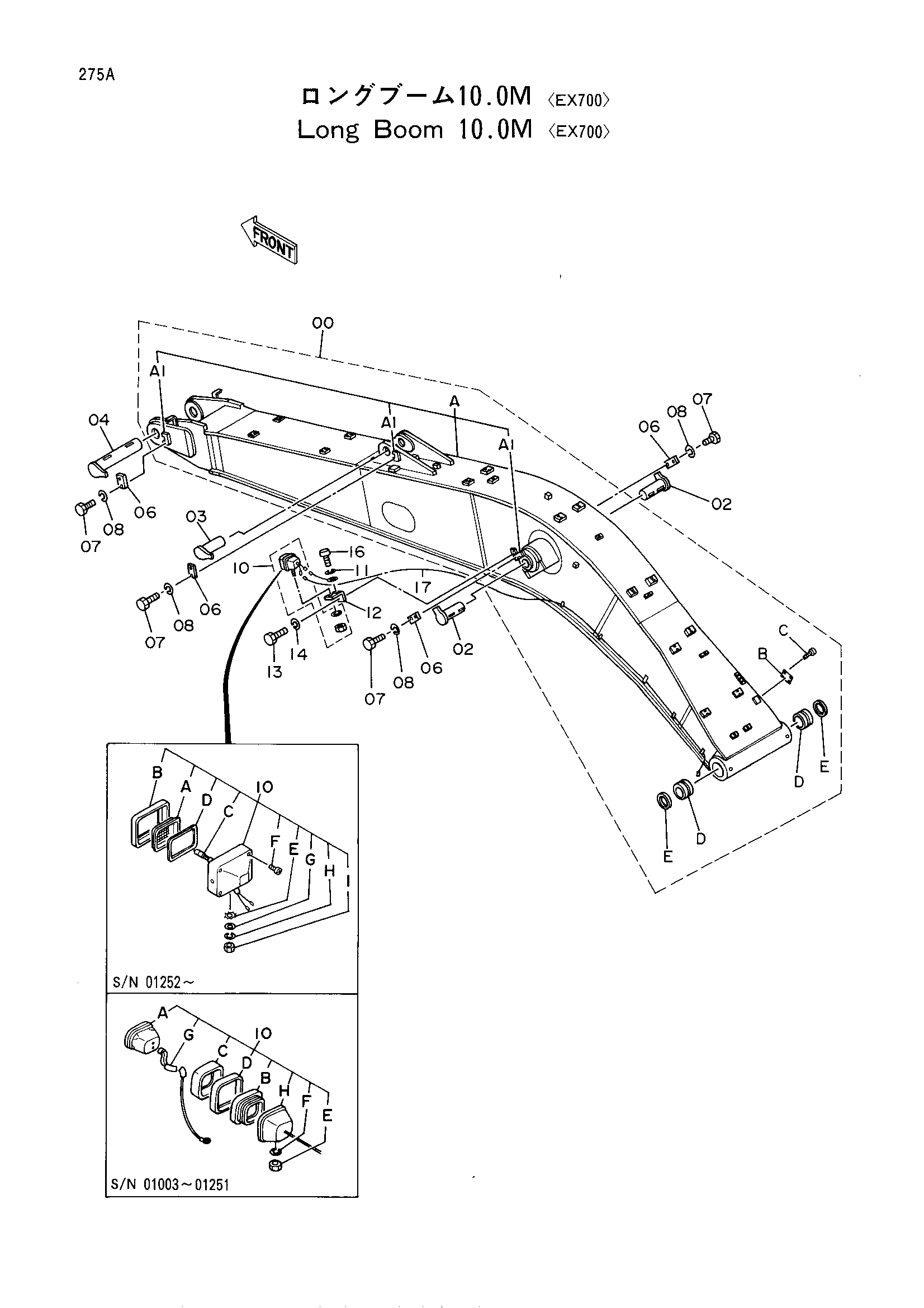

Заводская схема «Удлинённый стрела 10.0M <EX700>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9099653 замена: 9132830 | Стрела в сборе | 1 |
| 00 | 9132830 | Стрела в сборе | 1 |
| 00A | 5003162 замена: 5004203 | Стрела | 1 |
| 00A | 5004203 | Стрела | 1 |
| 00A1 | 4217052 | Ограничитель | 4 |
| 00B | 4222971 | Информационная табличка | 1 |
| 00C | M492564 | Приводной винт | 4 |
| 00D | 3048273 замена: 3060122 | Втулка | 2 |
| 00D | 3060122 | Втулка | 2 |
| 00E | 4251754 | Пылезащитное уплотнение | 2 |
| 02 | 8045757 | Палец | 2 |
| 03 | 8040849 | Палец | 1 |
| 04 | 8040846 | Палец | 1 |
| 06 | 4122729 | Пластина | 4 |
| 07 | J912045 | Болт | 8 |
| 08 | A590920 | Пружинная шайба | 8 |
| 10 | 4189254 замена: 4295833 | Фара | 1 |
| 10 | 4295833 замена: 4336570 | Фонарь головка в сборе | 1 |
| 10 | 4314613 замена: 4326800 | Фонарь головка в сборе(для транспортировка) | 1 |
| 10 | 4326800 | Фонарь головка в сборе(для транспортировка) | 1 |
| 10 | 4336570 | Фонарь головка в сборе | 1 |
| 10A | 4163596 | Лумп | 1 |
| 10A | 4307023 | Рассеиватель | 1 |
| 10A | 4326801 | Ленс блок | 1 |
| 10B | 4163597 | Держатель | 1 |
| 10B | 4307024 | Рама | 1 |
| 10B | 4326802 | Рама | 1 |
| 10C | 4208957 | Лента | 1 |
| 10C | 4307025 | Клапан | 1 |
| 10D | 4208958 | Лента | 1 |
| 10D | 4307028 | Прокладка | 1 |
| 10D | 4326803 | Прокладка | 1 |
| 10E | 4307026 | Шайба | 1 |
| 10E | M501411 | Гайка | 1 |
| 10F | 4307027 | Винт | 1 |
| 10F | A590914 | Пружинная шайба | 1 |
| 10G | 4253033 | Жгут проводов | 1 |
| 10G | A590114 | Шайба | 1 |
| 10H | 4253032 | Корпус | 1 |
| 10H | A590914 | Пружинная шайба | 1 |
| 10I | J952014 | Гайка | 1 |
| 11 | A590906 | Пружинная шайба | 1 |
| 12 | 4224631 | Кронштейн | 1 |
| 13 | J901425 | Болт | 1 |
| 14 | A590914 | Пружинная шайба | 1 |
| 16 | M430610 | Винт | 1 |
| 17 | 4252361 | Провод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
