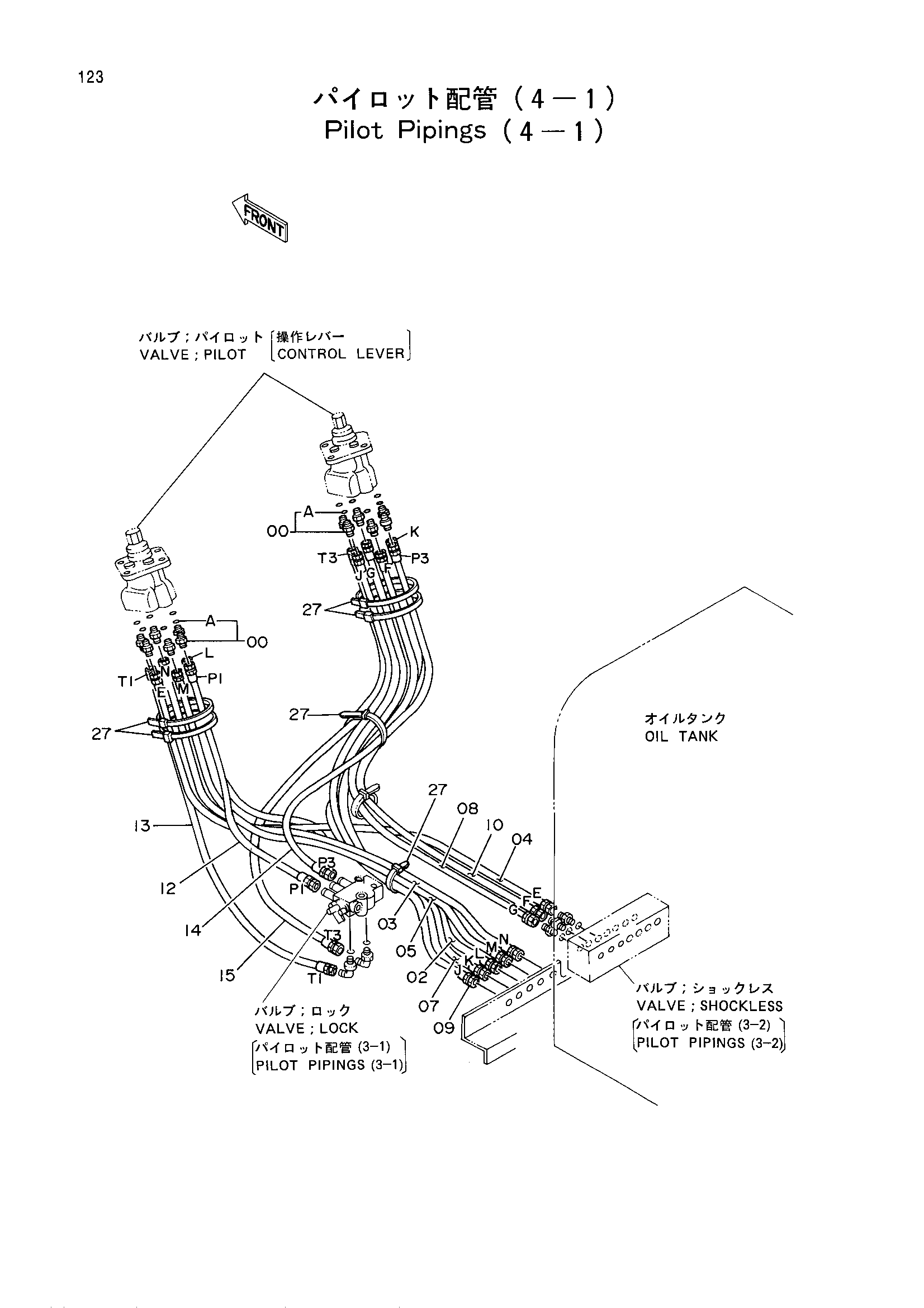

Пилотный трубопроводы (4-1) — HITACHI EX700
Заводская схема «Пилотный трубопроводы (4-1)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200467 | Адаптер | 12 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4218499 замена: 4364414 | Нейлоновый шланг (левый) | 1 |
| 02 | 4364414 | Шланг (левый) | 1 |
| 03 | 4219300 замена: 4364417 | Нейлоновый шланг (N) | 1 |
| 03 | 4364417 | Шланг (N) | 1 |
| 04 | 4219301 замена: 4364420 | Нейлоновый шланг (E) | 1 |
| 04 | 4364420 | Шланг (E) | 1 |
| 05 | 4219302 замена: 4364416 | Нейлоновый шланг (M) | 1 |
| 05 | 4364416 | Шланг (M) | 1 |
| 07 | 4219303 замена: 4364423 | Нейлоновый шланг (K) | 1 |
| 07 | 4364423 | Шланг (K) | 1 |
| 08 | 4219304 замена: 4364421 | Нейлоновый шланг (G) | 1 |
| 08 | 4364421 | Шланг (G) | 1 |
| 09 | 4219305 замена: 4364424 | Нейлоновый шланг (J) | 1 |
| 09 | 4364424 | Шланг (J) | 1 |
| 10 | 4219306 замена: 4364422 | Нейлоновый шланг (F) | 1 |
| 10 | 4364422 | Шланг (F) | 1 |
| 12 | 4219307 замена: 4364410 | Нейлоновый шланг (P1) | 1 |
| 12 | 4364410 | Шланг (P1) | 1 |
| 13 | 4219308 замена: 4364411 | Нейлоновый шланг (T1) | 1 |
| 13 | 4364411 | Шланг (T1) | 1 |
| 14 | 4219309 замена: 4364413 | Нейлоновый шланг (P3) | 1 |
| 14 | 4364413 | Шланг (P3) | 1 |
| 15 | 4219310 замена: 4364415 | Нейлоновый шланг (T3) | 1 |
| 15 | 4364415 | Шланг (T3) | 1 |
| 27 | 4055312 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
