Смазка трубопроводы (сверхдлинный удлинённый рукоять 9.5m) — HITACHI EX700

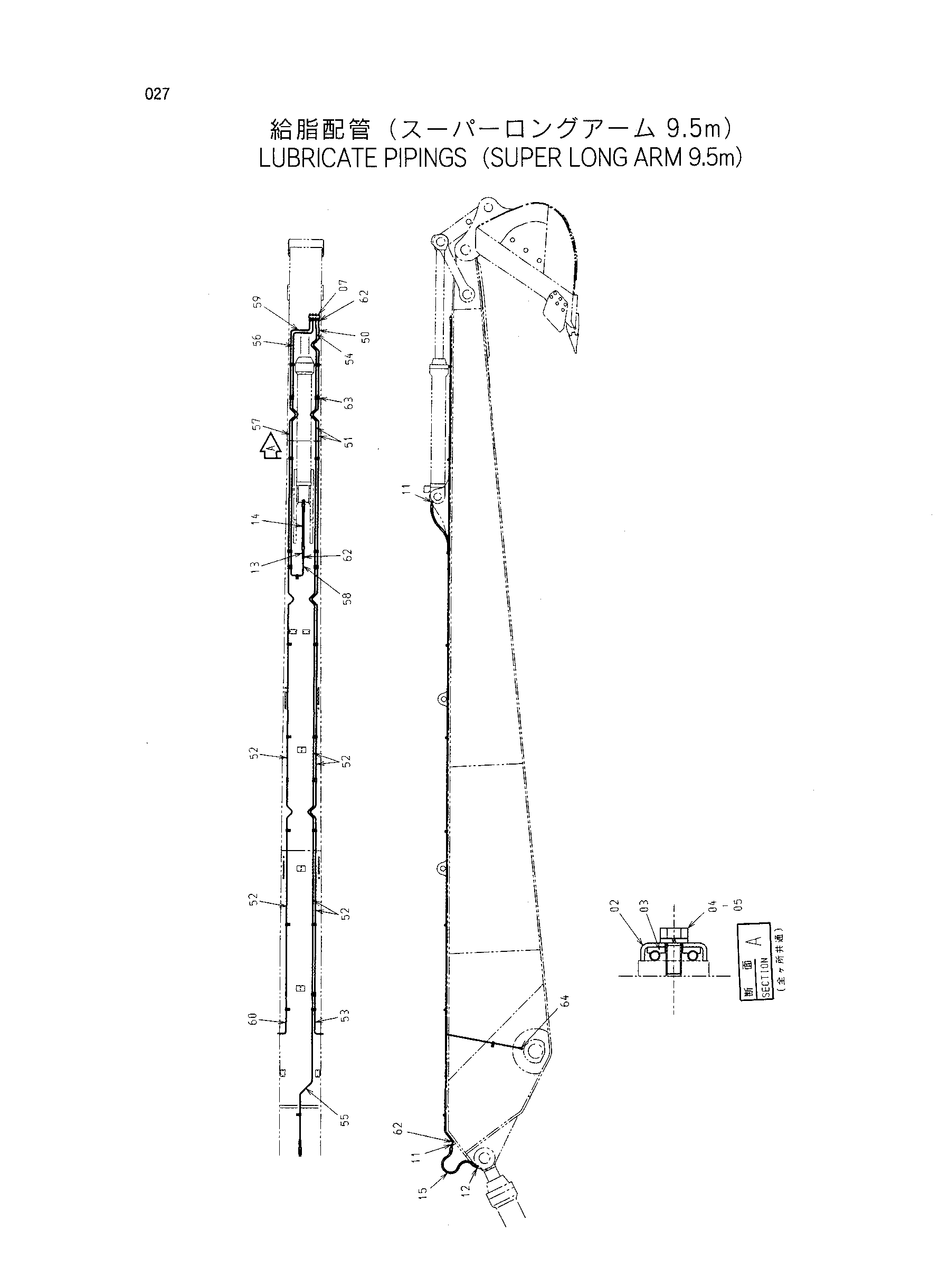

Заводская схема «Смазка трубопроводы (сверхдлинный удлинённый рукоять 9.5m)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4032160 | Хомут | 20 |
| 03 | 4032161 | Резиновая прокладка | 20 |
| 04 | J901228 | Болт | 20 |
| 05 | A590912 | Пружинная шайба | 20 |
| 07 | J75482 | Пресс-маслёнка | 4 |
| 11 | 94-1501 | Угловой штуцер | 2 |
| 12 | 94-1401 | Угловой штуцер | 1 |
| 13 | 94-1301 | Адаптер | 1 |
| 14 | 4158042 замена: 4364491 | Шланг | 1 |
| 14 | 4364491 | Шланг (с защита) | 1 |
| 15 | 4246388 замена: 4364492 | Шланг (с защита) | 1 |
| 15 | 4364492 | Шланг (с защита) | 1 |
| 50 | 4298849 | Трубка | 1 |
| 51 | 4298850 | Трубка | 2 |
| 52 | 4298851 | Трубка | 6 |
| 53 | 3060913 | Трубка | 1 |
| 54 | 4298852 | Трубка | 1 |
| 55 | 4294762 | Трубка | 1 |
| 56 | 4298853 | Трубка | 1 |
| 57 | 4298854 | Трубка | 2 |
| 58 | 4298855 | Трубка | 1 |
| 59 | 4298859 | Трубка | 1 |
| 60 | 3060914 | Трубка | 1 |
| 62 | 4130169 | Штуцер трубки | 6 |
| 63 | 4130192 | Штуцер трубки | 14 |
| 64 | 4130168 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
