Погрузчик передний трубопроводы (1) (наклон разгрузка) — HITACHI EX700

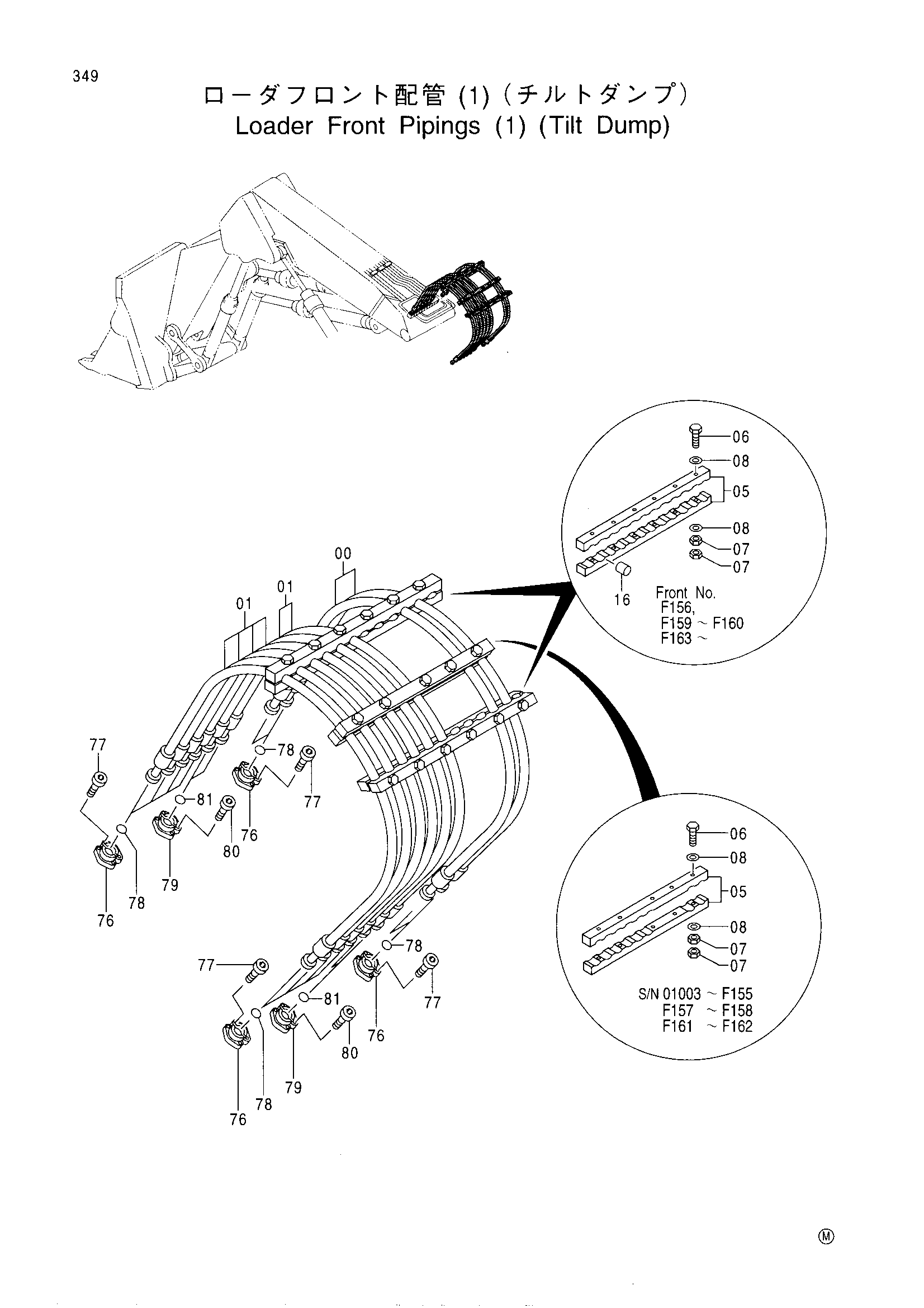

Заводская схема «Погрузчик передний трубопроводы (1) (наклон разгрузка)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4278855 | Шланг | 6 |
| 01 | 4278854 | Шланг | 2 |
| 05 | 3058560 замена: 3069104 | Хомут | 2 |
| 05 | 3058560 замена: 4334202 | Хомут | 2 |
| 05 | 3058560 замена: 449490 | Хомут | 2 |
| 05 | 3058560 замена: J901211 | Хомут | 2 |
| 05 | 3058560 замена: J950012 | Хомут | 2 |
| 05 | 3069104 | Хомут | 4 |
| 05 | 3069104 | Хомут | 4 |
| 05 | 3069104 | Хомут | 4 |
| 06 | J901211 | Болт | 5 |
| 06 | J901211 | Болт | 5 |
| 06 | J901211 | Болт | 5 |
| 06 | J901211 | Болт | 12 |
| 06 | J901211 | Болт | 12 |
| 06 | J901211 | Болт | 12 |
| 07 | J950012 | Гайка | 10 |
| 07 | J950012 | Гайка | 10 |
| 07 | J950012 | Гайка | 10 |
| 07 | J950012 | Гайка | 24 |
| 07 | J950012 | Гайка | 24 |
| 07 | J950012 | Гайка | 24 |
| 08 | 449490 | Шайба | 10 |
| 08 | 449490 | Шайба | 10 |
| 08 | 449490 | Шайба | 10 |
| 08 | 449490 | Шайба | 24 |
| 08 | 449490 | Шайба | 24 |
| 08 | 449490 | Шайба | 24 |
| 16 | 4334202 | Резиновая прокладка | 2 |
| 16 | 4334202 | Резиновая прокладка | 2 |
| 16 | 4334202 | Резиновая прокладка | 2 |
| 76 | 4089703 | Разъёмный фланец | 24 |
| 77 | M341445 | Болт с внутренним шестигранником | 48 |
| 78 | 4508805 | Уплотнительное кольцо | 12 |
| 79 | 4085560 | Разъёмный фланец | 8 |
| 80 | M341240 | Болт с внутренним шестигранником | 16 |
| 81 | 966993 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
