Ковш 3.0 <JIS94> (скальный) <EX700H> — HITACHI EX700

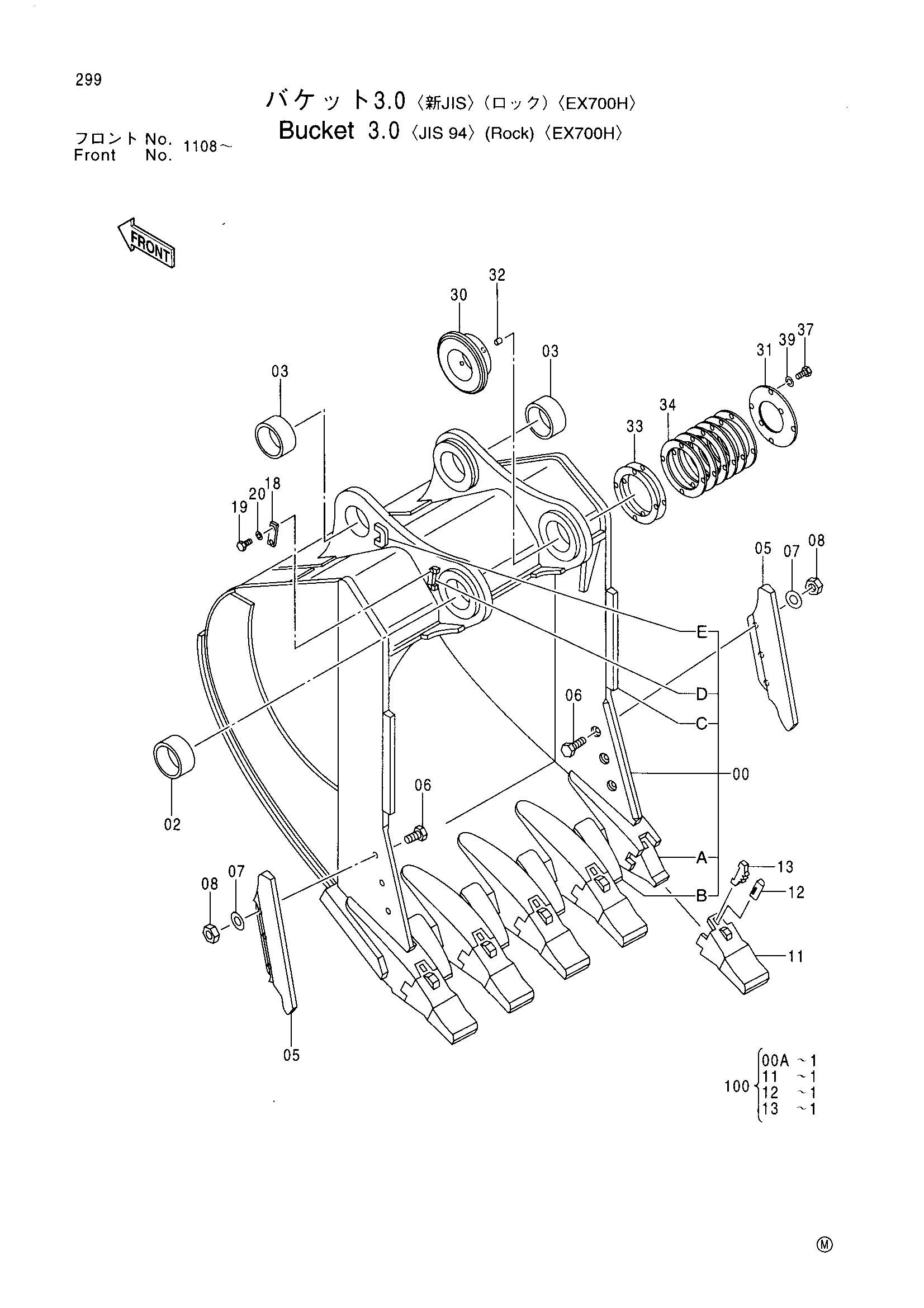

Заводская схема «Ковш 3.0 <JIS94> (скальный) <EX700H>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9138724 | Ковш в сборе | 1 | |
| 00 | 5004252 | Ковш | 1 |
| 00A | 4319762 | Адаптер зуба | 5 |
| 00B | 4333562 | Кожух | 4 |
| 00C | 4168425 | Штанга | 2 |
| 00D | 4217056 | Ограничитель | 1 |
| 00E | 4217051 | Ограничитель | 1 |
| 02 | 4190012 | Втулка | 1 |
| 03 | 4190853 | Втулка | 2 |
| 05 | 4262453 | Кожух | 2 |
| 06 | 4275192 | Болт | 6 |
| 07 | 4083438 | Шайба | 6 |
| 08 | 4167193 | Гайка | 6 |
| 11 | 4130932 | Коронка зуба | 5 |
| 12 | 4129726 | Резиновый фиксатор | 5 |
| 13 | 4129728 | Стопорный палец | 5 |
| 18 | 4122729 | Пластина | 1 |
| 19 | J912045 | Болт | 2 |
| 20 | A590920 | Пружинная шайба | 2 |
| 30 | 3040942 | Бобышка | 1 |
| 31 | 4217058 | Пластина | 1 |
| 32 | 4217061 | Установочный штифт | 2 |
| 33 | 4217059 | Регулировочная шайба 0.5 | 2 |
| 34 | 4217060 | Регулировочная шайба 1.0 | 6 |
| 37 | J932050 | Болт | 4 |
| 39 | 4018545 | Шайба | 4 |
| 100 | 9115228 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
