Пилотный трубопроводы (5-1) (погрузчик нижний разгрузка) — HITACHI EX700

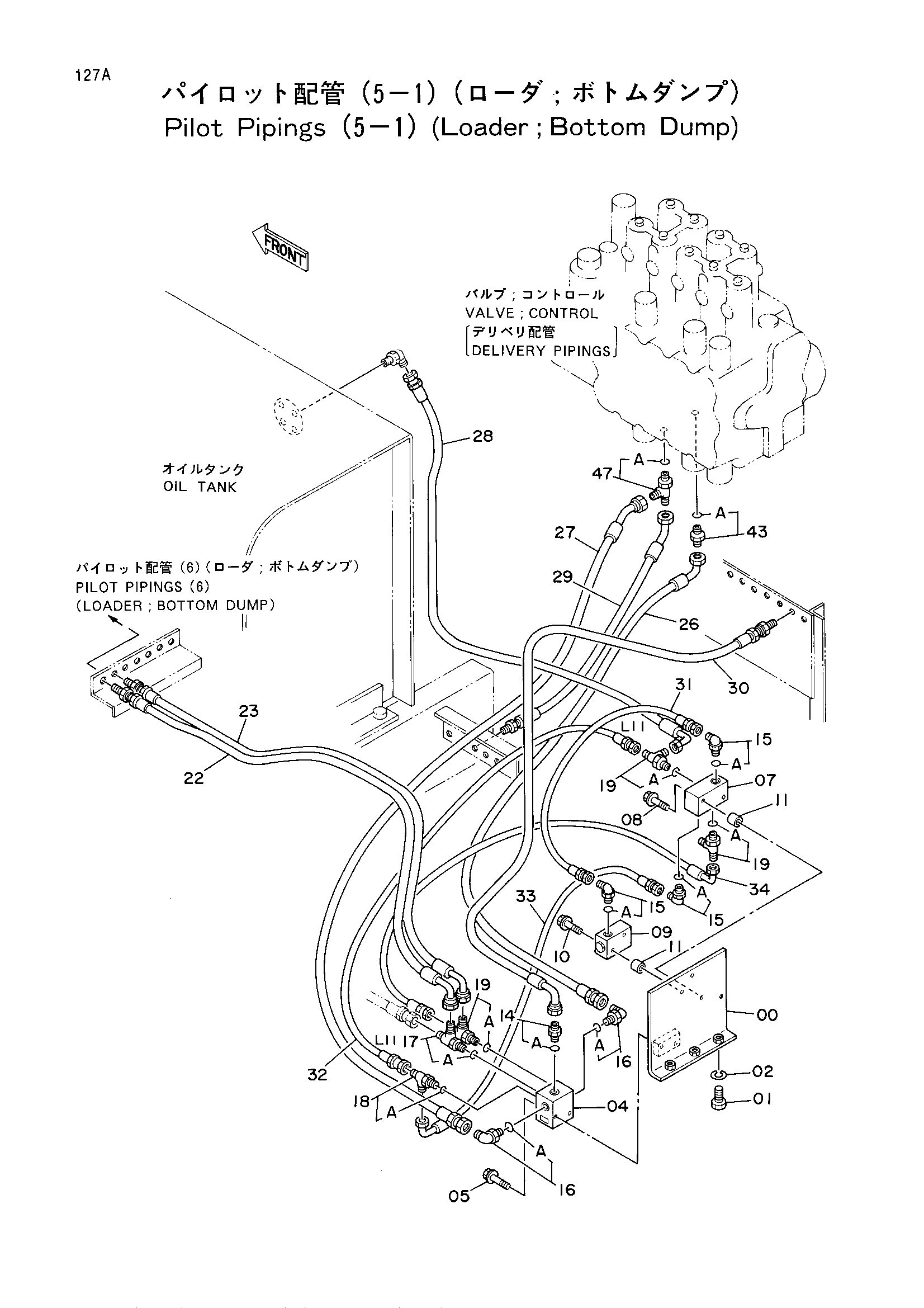

Заводская схема «Пилотный трубопроводы (5-1) (погрузчик нижний разгрузка)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8048733 | Пластина | 1 |
| 01 | J901230 | Болт | 3 |
| 02 | A590912 | Пружинная шайба | 3 |
| 04 | 4236432 | Клапан | 1 |
| 05 | J011070 | Болт с шайбой | 2 |
| 07 | 4207238 | Клапан | 1 |
| 08 | J011080 | Болт с шайбой | 2 |
| 09 | 4195759 | Челночный клапан | 1 |
| 10 | J011075 | Болт с шайбой | 2 |
| 11 | 4131346 | Проставка | 4 |
| 14 | 4200467 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4154670 | Угловой штуцер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4156434 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4207300 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4222018 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4239712 | Тройник | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4261369 замена: 4367361 | Нейлоновый шланг (L01) | 1 |
| 22 | 4261369 | Нейлоновый шланг (L01) | 1 |
| 22 | 4367361 | Шланг (L01) | 1 |
| 22 | 4367361 | Шланг (L01) | 1 |
| 23 | 4261370 замена: 4367362 | Нейлоновый шланг (L02) | 1 |
| 23 | 4261370 | Нейлоновый шланг (L02) | 1 |
| 23 | 4367362 | Шланг (L02) | 1 |
| 23 | 4367362 | Шланг (L02) | 1 |
| 26 | 4261373 замена: 4367347 | Нейлоновый шланг (L05) | 1 |
| 26 | 4261373 | Нейлоновый шланг (L05) | 1 |
| 26 | 4367347 | Шланг (L05) | 1 |
| 26 | 4367347 | Шланг (L05) | 1 |
| 27 | 4261374 замена: 4367357 | Нейлоновый шланг (L06) | 1 |
| 27 | 4261374 | Нейлоновый шланг (L06) | 1 |
| 27 | 4367357 | Шланг (L06) | 1 |
| 27 | 4367357 | Шланг (L06) | 1 |
| 28 | 4261375 замена: 4367350 | Нейлоновый шланг (L07) | 1 |
| 28 | 4261375 | Нейлоновый шланг (L07) | 1 |
| 28 | 4367350 | Шланг (L07) | 1 |
| 28 | 4367350 | Шланг (L07) | 1 |
| 29 | 4261376 замена: 4367355 | Нейлоновый шланг (L08) | 1 |
| 29 | 4261376 | Нейлоновый шланг (L08) | 1 |
| 29 | 4367355 | Шланг (L08) | 1 |
| 29 | 4367355 | Шланг (L08) | 1 |
| 30 | 4261377 замена: 4367360 | Нейлоновый шланг (L09) | 1 |
| 30 | 4261377 | Нейлоновый шланг (L09) | 1 |
| 30 | 4367360 | Шланг (L09) | 1 |
| 30 | 4367360 | Шланг (L09) | 1 |
| 31 | 4261378 замена: 4367314 | Нейлоновый шланг (L10) | 1 |
| 31 | 4261378 | Нейлоновый шланг (L10) | 1 |
| 31 | 4367314 | Шланг (L10) | 1 |
| 31 | 4367314 | Шланг (L10) | 1 |
| 32 | 4261379 замена: 4367315 | Нейлоновый шланг (L11) | 1 |
| 32 | 4261379 | Нейлоновый шланг (L11) | 1 |
| 32 | 4367315 | Шланг (L11) | 1 |
| 32 | 4367315 | Шланг (L11) | 1 |
| 33 | 4261380 замена: 4367337 | Нейлоновый шланг (L12) | 1 |
| 33 | 4261380 | Нейлоновый шланг (L12) | 1 |
| 33 | 4367337 | Шланг (L12) | 1 |
| 33 | 4367337 | Шланг (L12) | 1 |
| 34 | 4261381 замена: 4367334 | Нейлоновый шланг (L13) | 1 |
| 34 | 4261381 | Нейлоновый шланг (L13) | 1 |
| 34 | 4367334 | Шланг (L13) | 1 |
| 34 | 4367334 | Шланг (L13) | 1 |
| 43 | 4200466 | Адаптер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4205363 | Тройник | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
