Кондиционер (1) — HITACHI EX700

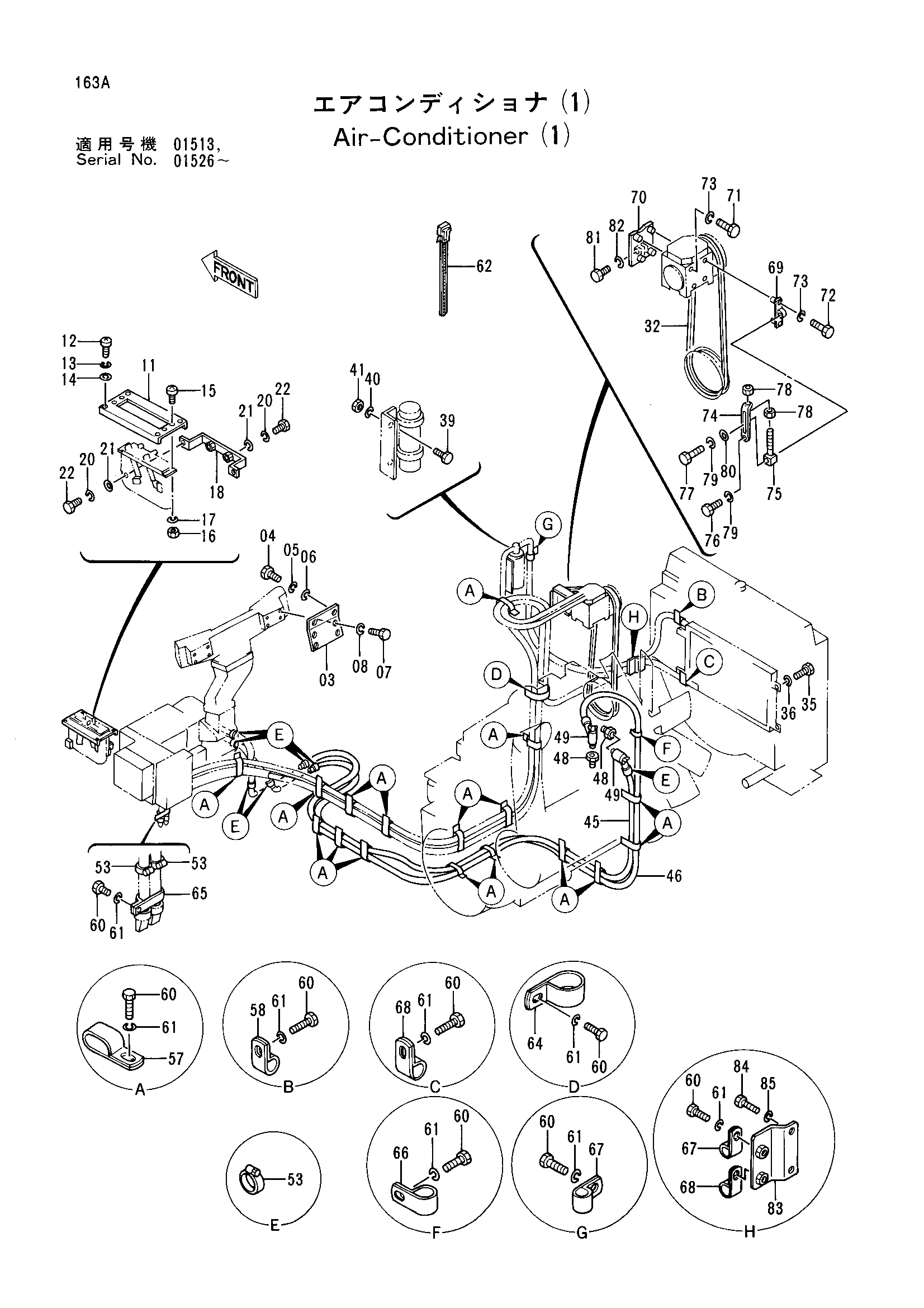

Заводская схема «Кондиционер (1)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4248391	Кронштейн	2
04	J901016	Болт	4
05	A590910	Пружинная шайба	4
06	A590110	Плоская шайба	4
07	J900816	Болт	4
08	A590908	Пружинная шайба	4
11	8041705	Крышка	1
12	J850630	Винт	4
13	J251006	Пружинная шайба	4
14	J250006	Плоская шайба	4
15	J850510	Винт	4
16	J230005	Гайка	4
17	J251005	Пружинная шайба	4
18	9733407	Опора	1
20	A590906	Пружинная шайба	4
21	A590106	Плоская шайба	4
22	M430616	Винт	4
32	4343976	Ремень V	1
35	J900814	Болт	4
36	A590908	Пружинная шайба	4
39	J900816	Болт	2
40	A590908	Пружинная шайба	2
41	M500807	Гайка	2
45	4224207	Резиновый шланг	1
46	4224208	Резиновый шланг	1
48	4227923	Переходник	2
49	4508050	Кран	2
53	4507228	Хомут шланга	10
57	4190266	Зажим	17
58	4190273	Зажим	1
60	J901016	Болт	24
61	A590910	Пружинная шайба	24
62	4055312	Ленточный зажим	15
64	4190291	Зажим	1
65	4190292	Зажим	1
66	4190274	Зажим	1
67	4190253	Зажим	2
68	4190262	Зажим	2
69	8061468	Кронштейн	1
70	8061473	Кронштейн	1
71	J900885	Болт	2
72	J900804	Болт	2
73	A590908	Пружинная шайба	4
74	4344572	Стойка	1
75	9743911	Болт регулировочный	1
76	M111225	Болт	1
77	M111256	Болт	1
78	J952012	Гайка	2
79	A590912	Пружинная шайба	2
80	A590112	Плоская шайба	1
81	M111230	Болт	2
82	A590912	Пружинная шайба	2
83	9744152	Кронштейн	1
84	J901020	Болт	2
85	A590910	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
