Механизм поворота — HITACHI EX700

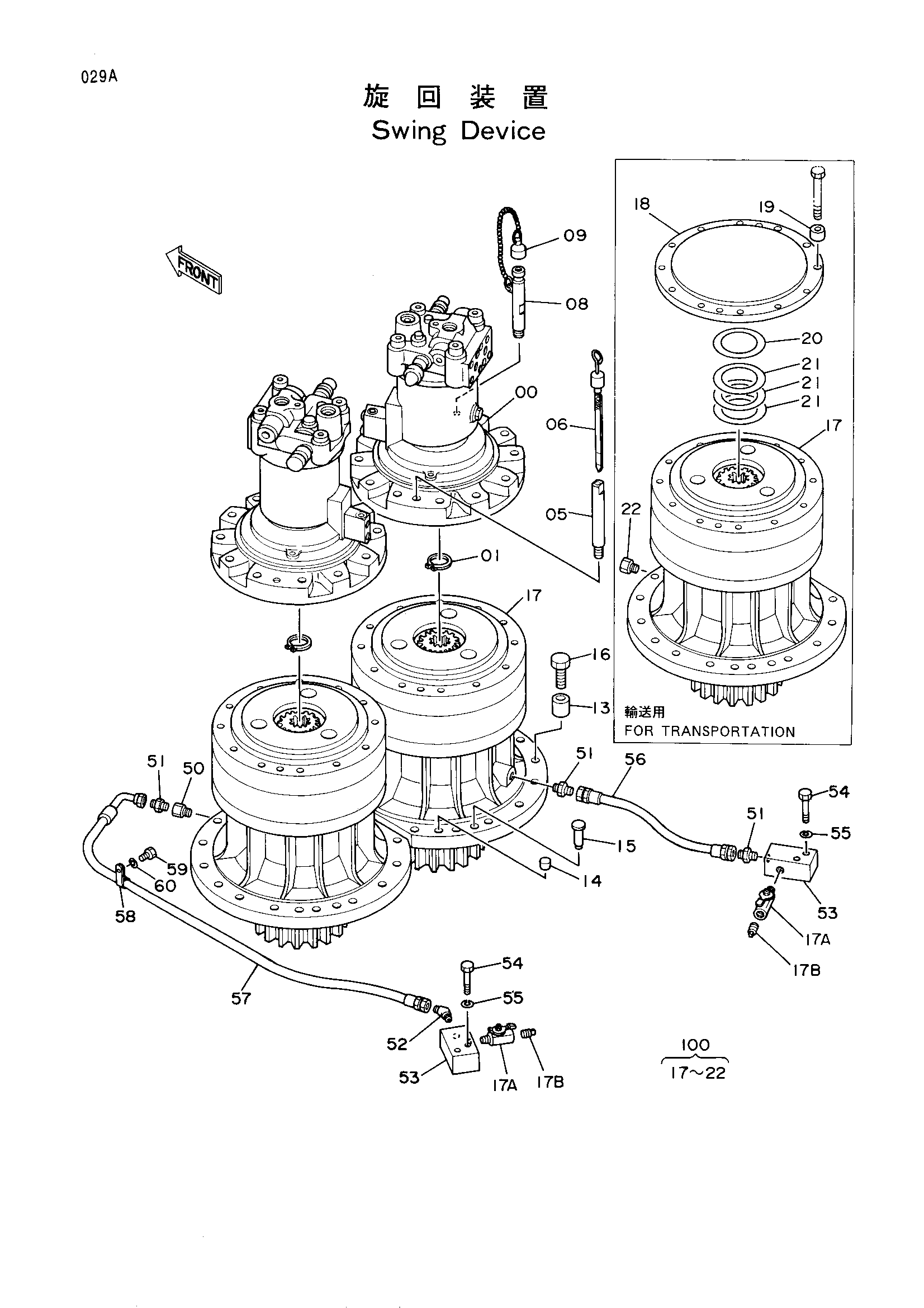

Заводская схема «Механизм поворота» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-17 | 9100488 | Механизм поворота | 2 |
| 00 | 4218108 | Гидромотор | 1 |
| 00 | 4271773 | Гидромотор | 1 |
| 01 | 959499 | Стопорное кольцо | 1 |
| 05 | 4191879 | Трубка | 1 |
| 05 | 4229787 | Трубка | 1 |
| 06 | 3043290 замена: 3074225 | Указатель уровня | 1 |
| 06 | 3074225 | Указатель уровня | 1 |
| 08 | 9730189 | Трубка | 1 |
| 09 | 4080507 | Колпачок | 1 |
| 13 | 4219047 | Проставка | 14 |
| 14 | 456336 | Пробка | 2 |
| 15 | 4050722 | Установочный штифт | 2 |
| 16 | J932405 | Болт | 14 |
| 17 | 9078738 | Трансмиссия (поворот)<для детали: см. сепа | 1 |
| 17A | 4194712 | Кран | 1 |
| 17B | 94-2024 | Пробка | 1 |
| 18 | 8056050 | Крышка(для транспортировка) | 1 |
| 19 | 4314325 | Проставка(для транспортировка) | 12 |
| 20 | 4232537 | Регулировочная шайба(для транспортировка) | 1 |
| 21 | 4232696 | Регулировочная шайба(для транспортировка) | 3 |
| 22 | 94-2024 | Пробка(для транспортировка) | 1 |
| 50 | 4089893 | Адаптер | 1 |
| 51 | 4221287 | Адаптер | 3 |
| 52 | 4182658 | Угловой штуцер | 1 |
| 53 | 4257925 | Блок | 2 |
| 54 | J901070 | Болт | 4 |
| 55 | A590910 | Пружинная шайба | 4 |
| 56 | 4257959 | Шланг | 1 |
| 57 | 4257960 | Шланг | 1 |
| 58 | 4190274 | Зажим | 1 |
| 59 | J901016 | Болт | 1 |
| 60 | A590910 | Пружинная шайба | 1 |
| 100 | 9121169 | Свинг-девике(без гидромотор) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
