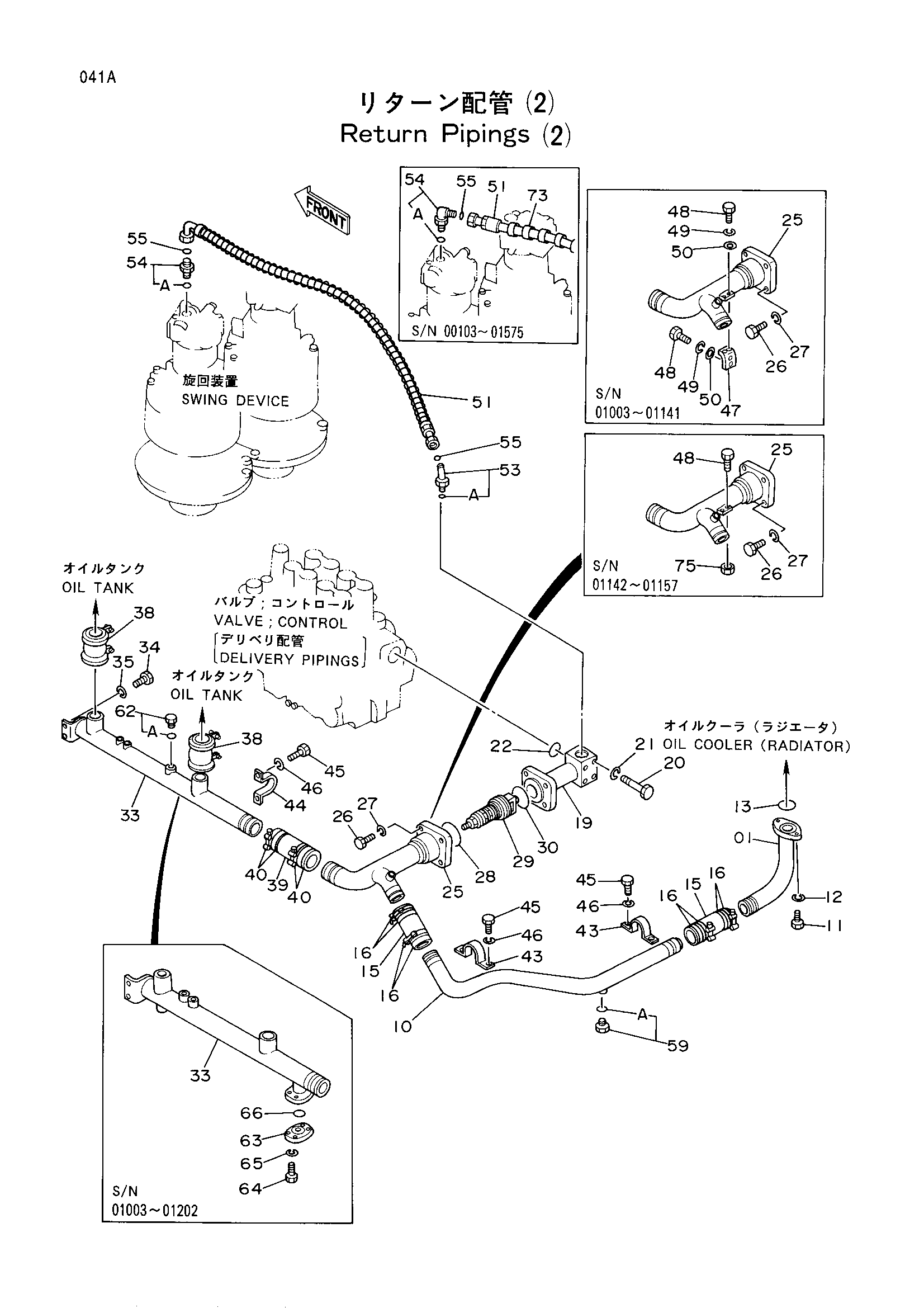

Обратный трубопроводы (2) — HITACHI EX700
Заводская схема «Обратный трубопроводы (2)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8045932 | Трубка | 1 |
| 10 | 8043878 | Трубка | 1 |
| 11 | J901445 | Болт | 2 |
| 12 | A590914 | Пружинная шайба | 2 |
| 13 | A810075 | Уплотнительное кольцо | 1 |
| 15 | 4099119 | Резиновый шланг | 2 |
| 16 | 4152704 замена: 4263765 | Хомут шланга | 8 |
| 16 | 4263765 | Хомут шланга | 8 |
| 19 | 8041533 | Трубка | 1 |
| 20 | J901407 | Болт | 4 |
| 21 | A590914 | Пружинная шайба | 4 |
| 22 | A810075 | Уплотнительное кольцо | 1 |
| 25 | 8043877 | Трубка | 1 |
| 26 | J901240 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | A810145 | Уплотнительное кольцо | 1 |
| 29 | 4235827 | Клапан | 1 |
| 30 | A810115 | Уплотнительное кольцо | 1 |
| 33 | 8041535 замена: 4154693 | Трубка | 1 |
| 33 | 8041535 замена: 8053420 | Трубка | 1 |
| 33 | 8053420 | Трубка | 1 |
| 34 | J901020 | Болт | 2 |
| 35 | A590910 | Пружинная шайба | 2 |
| 38 | 4071215 | Муфта | 2 |
| 39 | 4109378 | Резиновый шланг | 1 |
| 40 | 4152705 замена: 4263766 | Хомут шланга | 4 |
| 40 | 4263766 | Хомут шланга | 4 |
| 43 | 4000909 | Хомут трубки | 2 |
| 44 | 4000910 | Хомут трубки | 1 |
| 45 | J901022 | Болт | 6 |
| 46 | A590910 | Пружинная шайба | 6 |
| 47 | 4221195 | Кронштейн | 1 |
| 48 | J901220 замена: J901225 | Болт | 4 |
| 48 | J901225 | Болт | 2 |
| 48 | J901225 | Болт | 4 |
| 49 | A590912 | Пружинная шайба | 4 |
| 50 | A590112 | Плоская шайба | 4 |
| 51 | 4234357 | Шланг | 1 |
| 51 | 4354224 | Шланг (висх защита) | 1 |
| 53 | 4198799 | Угловой штуцер | 1 |
| 53A | 4506429 | Уплотнительное кольцо | 1 |
| 54 | 4189535 | Адаптер | 1 |
| 54 | 4198799 | Угловой штуцер | 1 |
| 54A | 4506429 | Уплотнительное кольцо | 1 |
| 55 | 4187328 | Уплотнительное кольцо | 2 |
| 59 | 4174541 | Пробка | 1 |
| 59A | 4506418 | Уплотнительное кольцо | 1 |
| 62 | 4154693 | Пробка | 1 |
| 62A | 970860 | Уплотнительное кольцо | 1 |
| 63 | 4051946 | Фланец | 1 |
| 64 | J901240 | Болт | 4 |
| 65 | A590912 | Пружинная шайба | 4 |
| 66 | A810050 | Уплотнительное кольцо | 1 |
| 73 | 4044420 | Защитный кожух | 3 |
| 75 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
