Нижняя защита <EX700H> — HITACHI EX700

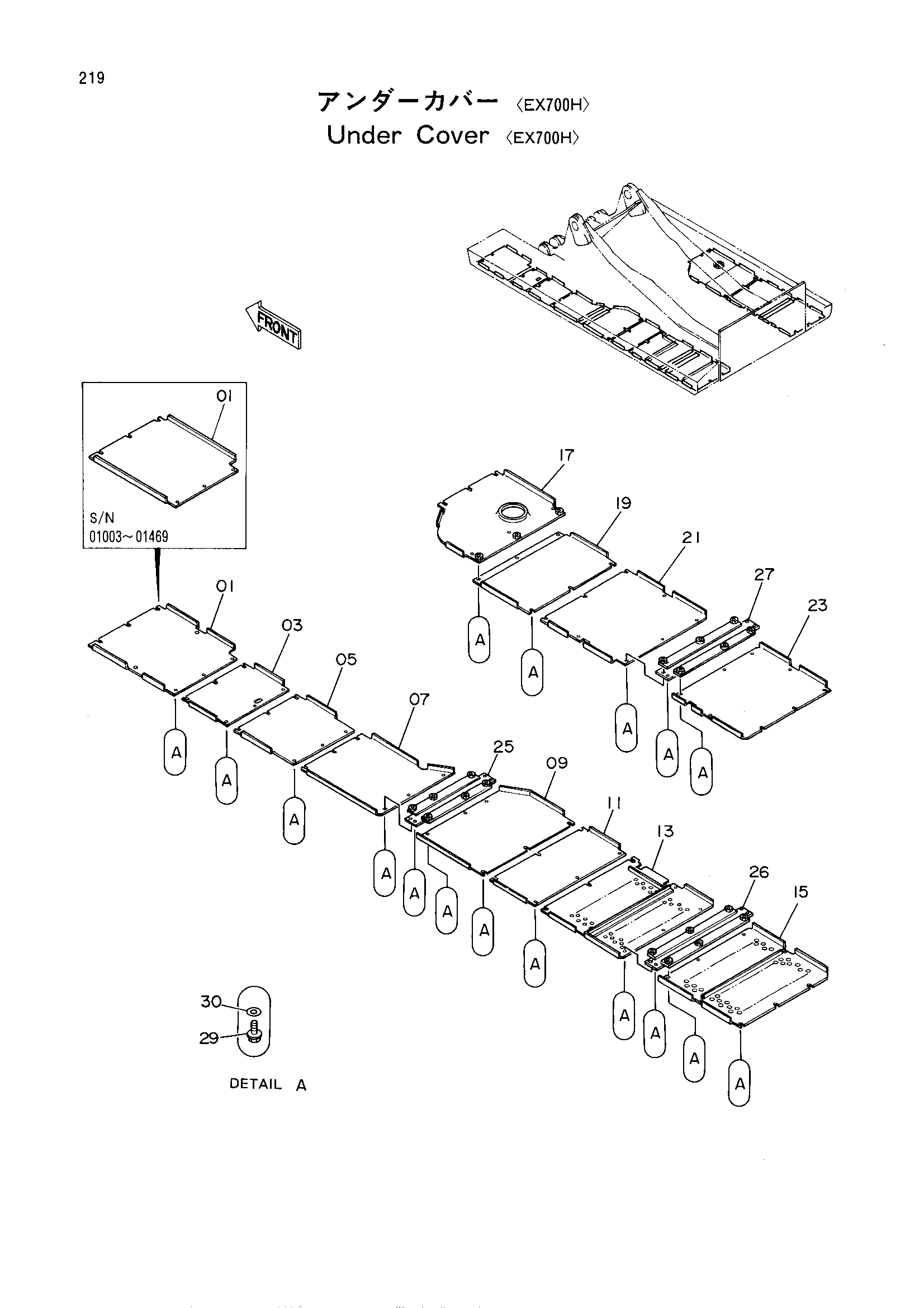

Заводская схема «Нижняя защита <EX700H>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2030560 замена: 2036645 | Крышка | 1 |
| 01 | 2030560 замена: 4249324 | Крышка | 1 |
| 01 | 2030560 замена: 9729999 | Крышка | 1 |
| 01 | 2030560 замена: 9731514 | Крышка | 1 |
| 01 | 2030560 замена: J011235 | Крышка | 1 |
| 01 | 2036645 | Крышка | 1 |
| 03 | 3052471 | Крышка | 1 |
| 05 | 3052472 | Крышка | 1 |
| 07 | 2030648 замена: 2036828 | Крышка | 1 |
| 07 | 2036828 | Крышка | 1 |
| 09 | 2030649 | Крышка | 1 |
| 09 | 2030964 | Крышка | 1 |
| 11 | 2030561 | Крышка | 1 |
| 11 | 2030965 | Крышка | 1 |
| 13 | 7023434 | Крышка | 1 |
| 15 | 7023433 | Крышка | 1 |
| 17 | 7023437 | Крышка | 1 |
| 19 | 2030563 | Крышка | 1 |
| 21 | 2030646 | Крышка | 1 |
| 23 | 2030647 | Крышка | 1 |
| 25 | 8049012 | Кронштейн | 1 |
| 26 | 8049013 | Кронштейн | 1 |
| 27 | 8049014 | Кронштейн | 1 |
| 29 | J011235 | Болт с шайбой | 91 |
| 29 | J011235 | Болт с шайбой | 93 |
| 30 | 4249324 | Шайба | 91 |
| 30 | 4249324 | Шайба | 93 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
