Пилотный трубопроводы (5) (погрузчик наклон разгрузка) — HITACHI EX700

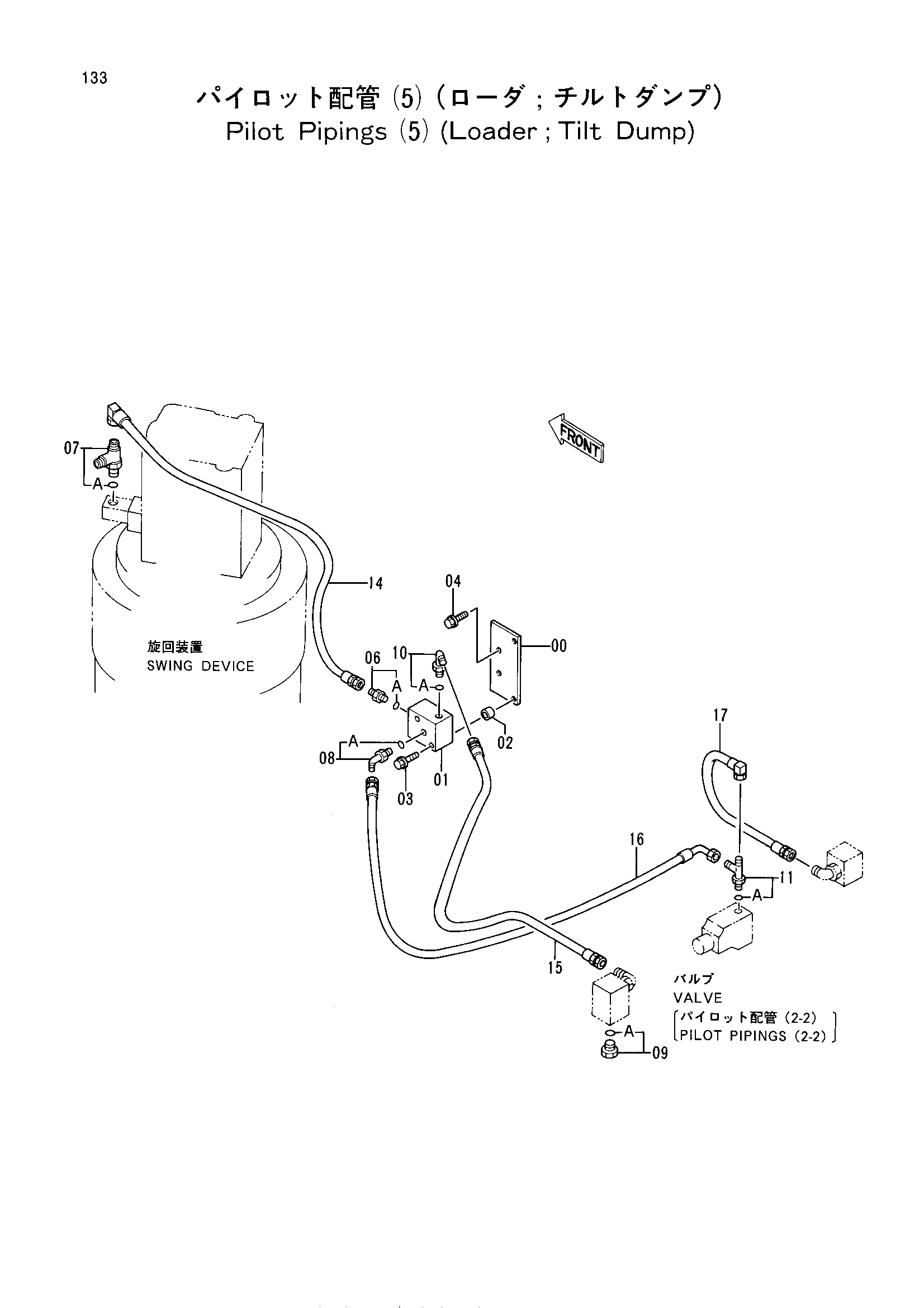

Заводская схема «Пилотный трубопроводы (5) (погрузчик наклон разгрузка)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4265027 | Пластина | 1 |
| 01 | 4195759 | Челночный клапан | 1 |
| 02 | 4131346 | Проставка | 2 |
| 03 | J011070 | Болт с шайбой | 2 |
| 04 | J010825 | Болт с шайбой | 2 |
| 06 | 4292479 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4222018 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4200472 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4093624 | Пробка | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4156434 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4207300 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4282931 замена: 4367351 | Нейлоновый шланг (L26) | 1 |
| 14 | 4282931 | Нейлоновый шланг (L26) | 1 |
| 14 | 4367351 | Шланг (L26) | 1 |
| 14 | 4367351 | Шланг (L26) | 1 |
| 15 | 4285125 замена: 4367328 | Нейлоновый шланг (L29) | 1 |
| 15 | 4285125 | Нейлоновый шланг (L29) | 1 |
| 15 | 4367328 | Шланг (L29) | 1 |
| 15 | 4367328 | Шланг (L29) | 1 |
| 16 | 4285126 замена: 4367345 | Нейлоновый шланг (L30) | 1 |
| 16 | 4285126 | Нейлоновый шланг (L30) | 1 |
| 16 | 4367345 | Шланг (L30) | 1 |
| 16 | 4367345 | Шланг (L30) | 1 |
| 17 | 4282934 замена: 4367352 | Нейлоновый шланг (L31) | 1 |
| 17 | 4282934 | Нейлоновый шланг (L31) | 1 |
| 17 | 4367352 | Шланг (L31) | 1 |
| 17 | 4367352 | Шланг (L31) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
