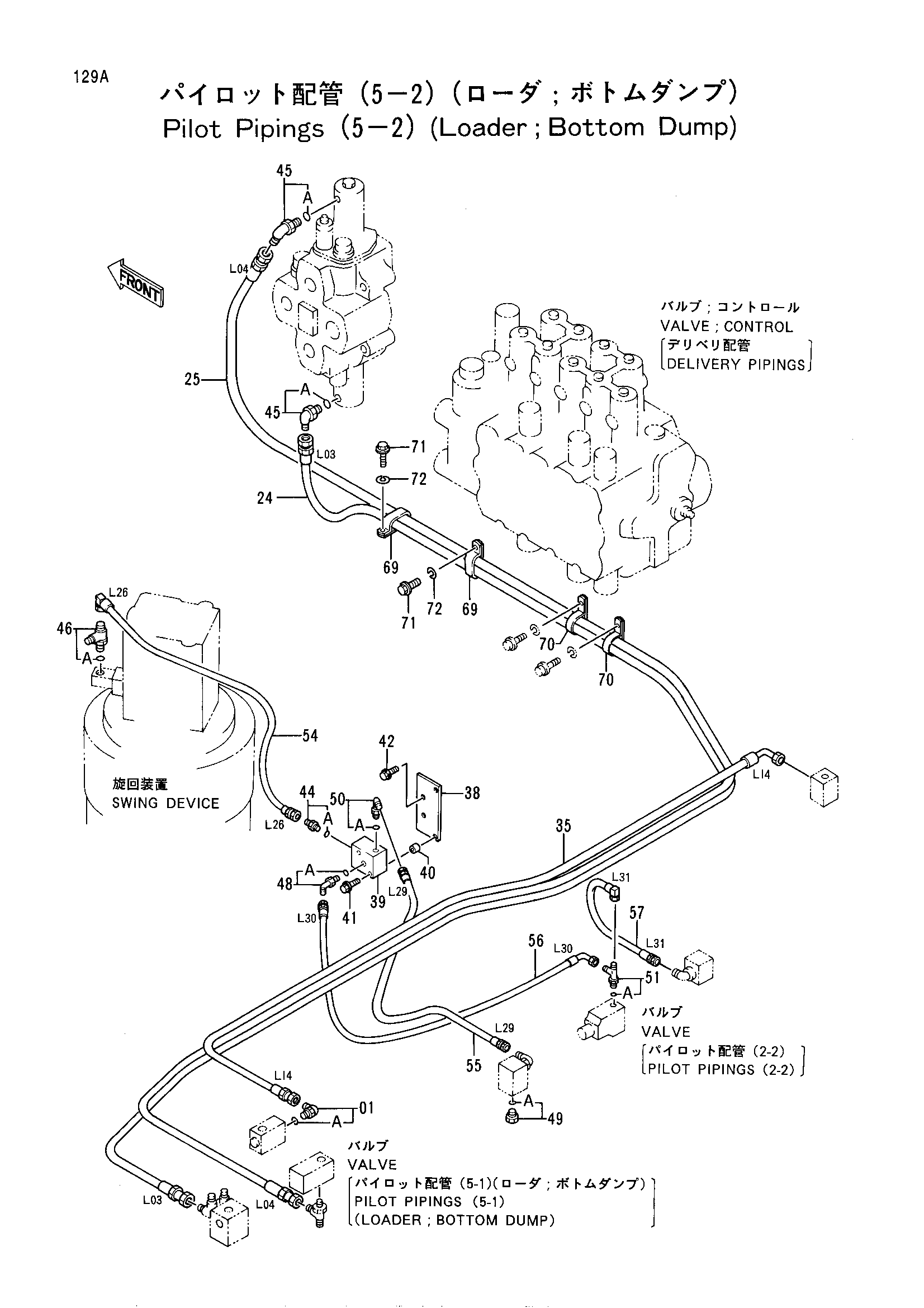

Пилотный трубопроводы (5-2) (погрузчик нижний разгрузка) — HITACHI EX700
Заводская схема «Пилотный трубопроводы (5-2) (погрузчик нижний разгрузка)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4261371 замена: 4367330 | Нейлоновый шланг (L03) | 1 |
| 24 | 4261371 | Нейлоновый шланг (L03) | 1 |
| 24 | 4367330 | Шланг (L03) | 1 |
| 24 | 4367330 | Шланг (L03) | 1 |
| 25 | 4261372 замена: 4367331 | Нейлоновый шланг (L04) | 1 |
| 25 | 4261372 | Нейлоновый шланг (L04) | 1 |
| 25 | 4367331 | Шланг (L04) | 1 |
| 25 | 4367331 | Шланг (L04) | 1 |
| 35 | 4282828 | Шланг (L14) | 1 |
| 38 | 4265027 | Пластина | 1 |
| 39 | 4195759 | Челночный клапан | 1 |
| 40 | 4131346 | Проставка | 2 |
| 41 | J011070 | Болт с шайбой | 2 |
| 42 | J011225 | Болт с шайбой | 2 |
| 44 | 4292479 | Адаптер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4154671 | Угловой штуцер | 2 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4222018 | Тройник | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4200472 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4093624 | Пробка | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4156434 | Угловой штуцер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4207300 | Тройник | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4282931 замена: 4367351 | Нейлоновый шланг (L26) | 1 |
| 54 | 4282931 | Нейлоновый шланг (L26) | 1 |
| 54 | 4367351 | Шланг (L26) | 1 |
| 54 | 4367351 | Шланг (L26) | 1 |
| 55 | 4285125 замена: 4367328 | Нейлоновый шланг (L29) | 1 |
| 55 | 4285125 | Нейлоновый шланг (L29) | 1 |
| 55 | 4367328 | Шланг (L29) | 1 |
| 55 | 4367328 | Шланг (L29) | 1 |
| 56 | 4285126 замена: 4367345 | Нейлоновый шланг (L30) | 1 |
| 56 | 4285126 | Нейлоновый шланг (L30) | 1 |
| 56 | 4367345 | Шланг (L30) | 1 |
| 56 | 4367345 | Шланг (L30) | 1 |
| 57 | 4282934 замена: 4367352 | Нейлоновый шланг (L31) | 1 |
| 57 | 4282934 | Нейлоновый шланг (L31) | 1 |
| 57 | 4367352 | Шланг (L31) | 1 |
| 57 | 4367352 | Шланг (L31) | 1 |
| 69 | 4190292 | Зажим | 2 |
| 70 | 4190264 | Зажим | 2 |
| 71 | J901016 | Болт | 2 |
| 72 | J590916 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
