Гидроцилиндр. (C/W подъём) — HITACHI EX700

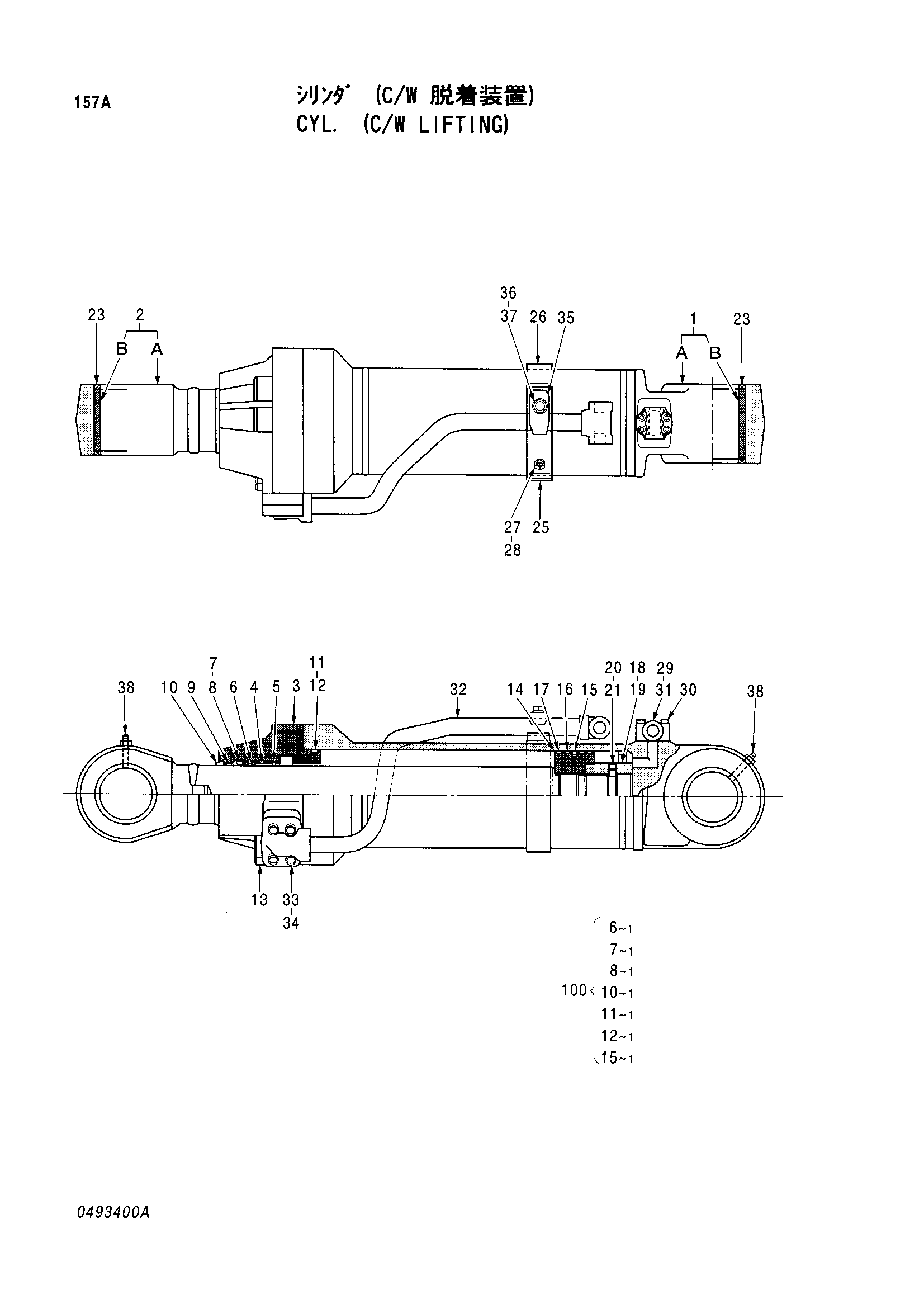

Заводская схема «Гидроцилиндр. (C/W подъём)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4292856 | Гидроцилиндр | 1 | |
| 1 | 4323102 | Труба гидроцилиндра | 1 |
| 1A | 0493401 | Труба гидроцилиндра | 1 |
| 1B | 0493402 | Втулка | 1 |
| 2 | 4323103 | Шток поршня | 1 |
| 2A | 0493403 | Шток поршня | 1 |
| 2B | 0493404 | Втулка | 1 |
| 3 | 0493405 | Головка гидроцилиндра | 1 |
| 4 | 0309204 | Втулка | 1 |
| 5 | 0236905 | Стопорное кольцо | 1 |
| 6 | 0309205 | Кольцо | 1 |
| 7 | 0146407 | U-образная манжета | 1 |
| 8 | 0236919 | Опорное кольцо | 1 |
| 9 | 0309206 | Кольцо | 1 |
| 10 | 0236920 | Грязесъёмное кольцо | 1 |
| 11 | 4034653 | Уплотнительное кольцо | 1 |
| 12 | 0237217 | Опорное кольцо | 1 |
| 13 | 0361103 | Болт с внутренним шестигранником | 8 |
| 14 | 0493406 | Поршень | 1 |
| 15 | 0237218 | Уплотнительное кольцо | 1 |
| 16 | 0387305 | Направляющее кольцо | 2 |
| 17 | 0237220 | Кольцо | 2 |
| 18 | 0471007 | Гайка | 1 |
| 19 | 0471006 | Регулировочная шайба | 1 |
| 20 | 0352715 | Установочный винт | 1 |
| 21 | 0104404 | Стальной шарик | 1 |
| 23 | 0493407 | Грязесъёмное кольцо | 4 |
| 25 | 0493408 | Лента | 1 |
| 26 | 0493409 | Лента | 1 |
| 27 | 0178820 | Болт | 2 |
| 28 | 0323103 | Шайба | 2 |
| 29 | 0493410 | Соединение | 1 |
| 30 | 0310310 | Болт с внутренним шестигранником | 4 |
| 31 | 0187412 | Уплотнительное кольцо | 1 |
| 32 | 0493411 | Трубка | 1 |
| 33 | 0150616 | Болт с внутренним шестигранником | 4 |
| 34 | 4070049 | Уплотнительное кольцо | 1 |
| 35 | 0309021 | Хомут трубки | 1 |
| 36 | 0309022 | Болт | 1 |
| 37 | 0208516 | Пружинная шайба | 4 |
| 38 | J75481 | Штуцер | 2 |
| 100 | 4323101 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
