Основной трубопроводы (1) <без гусеница> — HITACHI EX700

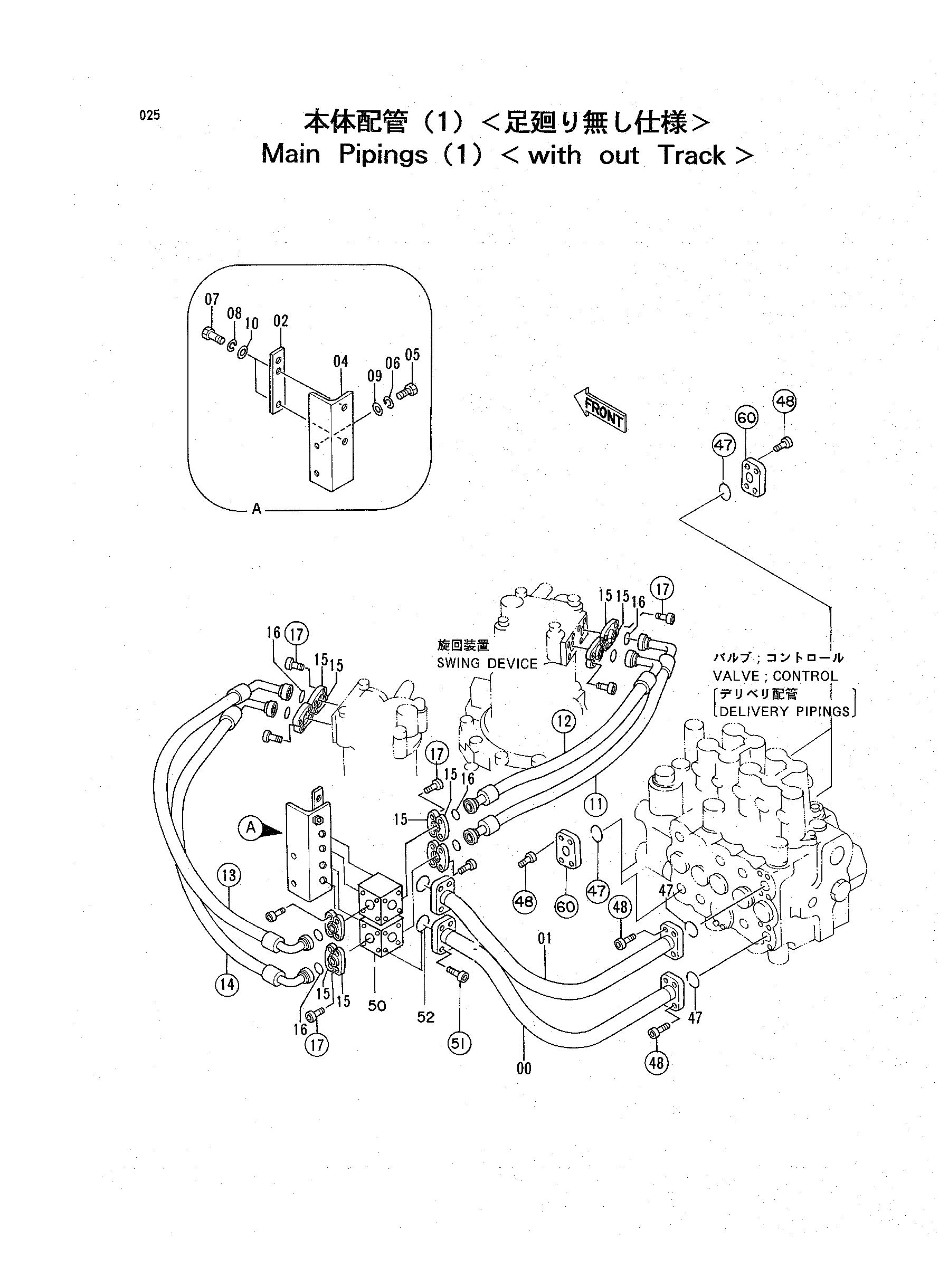

Заводская схема «Основной трубопроводы (1) <без гусеница>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
11	4277090	Шланг	1
12	4277089	Шланг	1
13	4277087	Шланг	1
14	4344946	Шланг	1
17	4272500	Болт с внутренним шестигранником	32
47	4508805	Уплотнительное кольцо	4
48	4146848	Болт с внутренним шестигранником	24
51	4146848	Болт с внутренним шестигранником	8
60	4118188	Крышка	4

Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
