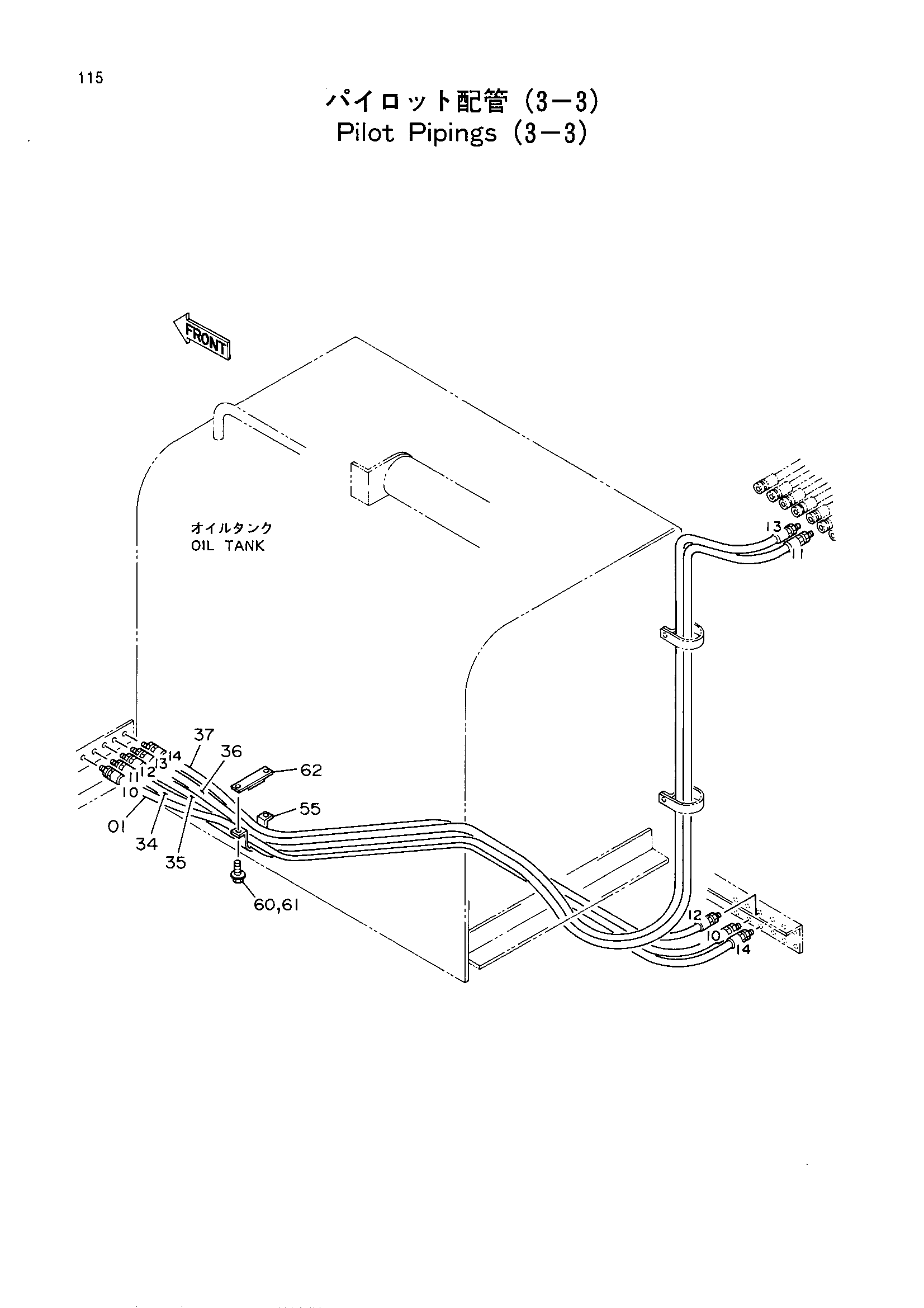

Пилотный трубопроводы (3-3) — HITACHI EX700
Заводская схема «Пилотный трубопроводы (3-3)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4248656 замена: 4364474 | Нейлоновый шланг (10) | 1 |
| 01 | 4364474 | Шланг (10) | 1 |
| 34 | 4218043 замена: 4364478 | Нейлоновый шланг (11) | 1 |
| 34 | 4364478 | Шланг (11) | 1 |
| 35 | 4248657 замена: 4364475 | Нейлоновый шланг (12) | 1 |
| 35 | 4364475 | Шланг (12) | 1 |
| 36 | 4218045 замена: 4364477 | Нейлоновый шланг (13) | 1 |
| 36 | 4364477 | Шланг (13) | 1 |
| 37 | 4248658 замена: 4364476 | Нейлоновый шланг (14) | 1 |
| 37 | 4364476 | Шланг (14) | 1 |
| 55 | 4089557 | Хомут | 1 |
| 60 | J011020 | Болт с шайбой | 2 |
| 60 | J901016 замена: J011020 | Болт | 2 |
| 61 | A590910 | Пружинная шайба | 2 |
| 62 | 4187112 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
