Передний трубопроводы <EX700, EX700H> — HITACHI EX700

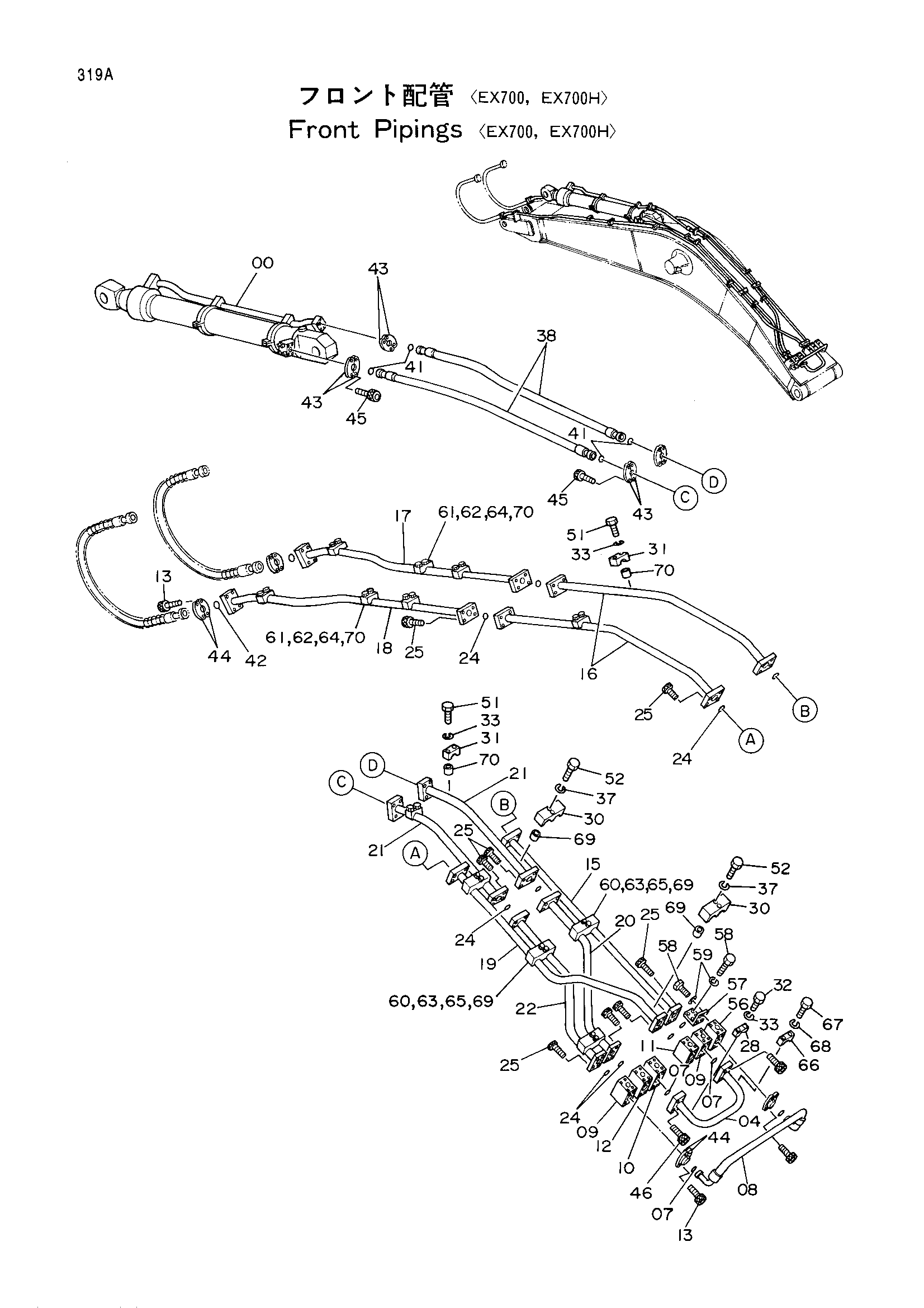

Заводская схема «Передний трубопроводы <EX700, EX700H>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4218518 | Гидроцилиндр рукояти | 1 |
| 04 | 9729729 | Трубка | 1 |
| 07 | 4508805 | Уплотнительное кольцо | 4 |
| 08 | 4246357 замена: 4272332 | Шланг | 1 |
| 08 | 4272332 | Шланг | 1 |
| 09 | 3041175 | Блок | 2 |
| 10 | 3041176 | Блок | 1 |
| 11 | 3041177 | Блок | 1 |
| 12 | 3044706 | Блок | 1 |
| 13 | M341445 | Болт с внутренним шестигранником | 16 |
| 15 | 9729732 | Трубка | 1 |
| 16 | 8041208 | Трубка | 2 |
| 17 | 8041209 | Трубка | 1 |
| 18 | 8041210 | Трубка | 1 |
| 19 | 8041211 | Трубка | 1 |
| 20 | 8041212 | Трубка | 1 |
| 21 | 8041213 | Трубка | 2 |
| 22 | 8041214 | Трубка | 1 |
| 24 | 4510169 | Уплотнительное кольцо | 10 |
| 25 | M341650 | Болт с внутренним шестигранником | 40 |
| 28 | 4118860 | Хомут трубки | 1 |
| 28 | 4118860 замена: 4334364 | Хомут трубки | 1 |
| 28 | 4334364 | Хомут трубки | 1 |
| 28 | 4334364 | Хомут трубки | 1 |
| 30 | 4118858 | Хомут трубки | 4 |
| 31 | 4118861 | Хомут трубки | 8 |
| 32 | J901270 | Болт | 2 |
| 33 | A590912 | Пружинная шайба | 18 |
| 37 | A590914 | Пружинная шайба | 8 |
| 38 | 4219322 | Шланг | 2 |
| 41 | 4510169 | Уплотнительное кольцо | 4 |
| 42 | 4508805 | Уплотнительное кольцо | 2 |
| 43 | 4075854 | Разъёмный фланец | 8 |
| 44 | 4089703 | Разъёмный фланец | 8 |
| 45 | M341650 | Болт с внутренним шестигранником | 16 |
| 46 | M341445 | Болт с внутренним шестигранником | 8 |
| 51 | J901280 | Болт | 16 |
| 52 | J901480 | Болт | 8 |
| 56 | 3047474 | Блок | 1 |
| 57 | 4246903 | Кронштейн | 1 |
| 58 | J901230 | Болт | 8 |
| 59 | A590912 | Пружинная шайба | 8 |
| 60 | 4118858 | Хомут трубки | 2 |
| 60 | 4118858 | Хомут трубки | 2 |
| 61 | 4118861 | Хомут трубки | 2 |
| 61 | 4118861 | Хомут трубки | 2 |
| 62 | A590912 | Пружинная шайба | 4 |
| 62 | A590912 | Пружинная шайба | 4 |
| 63 | A590914 | Пружинная шайба | 4 |
| 63 | A590914 | Пружинная шайба | 4 |
| 64 | J901280 | Болт | 4 |
| 64 | J901280 | Болт | 4 |
| 65 | J901480 | Болт | 4 |
| 65 | J901480 | Болт | 4 |
| 66 | 4334364 | Хомут трубки | 1 |
| 66 | 4334364 | Хомут трубки | 1 |
| 67 | J901270 | Болт | 2 |
| 67 | J901270 | Болт | 2 |
| 68 | A590912 | Пружинная шайба | 2 |
| 68 | A590912 | Пружинная шайба | 2 |
| 69 | 4359624 | Проставка(NPK, MKB гидромолот) | 12 |
| 70 | 4359658 | Проставка(NPK, MKB гидромолот) | 20 |
