Сунвисор (со встроенной защитой оператора) — HITACHI EX700

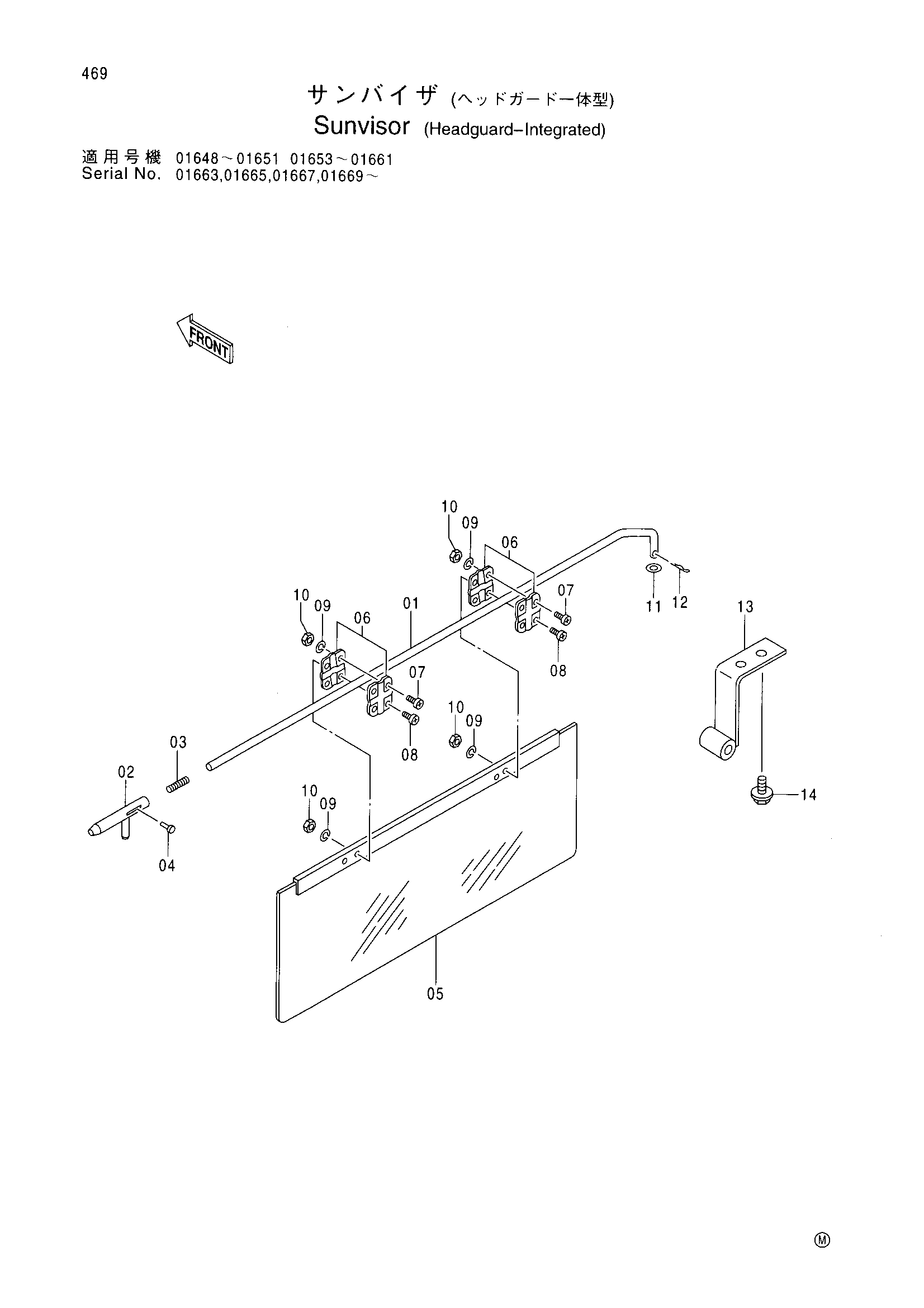

Заводская схема «Сунвисор (со встроенной защитой оператора)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *13 | 4369360 | Кронштейн | 1 |
| *14 | J010614 | Болт с шайбой | 2 |
| 01 | 4369358 | Стойка | 1 |
| 01-12 | 4369352 | Сунвисор | 1 |
| 02 | 4301509 | Ответная планка | 1 |
| 03 | 4301510 | Пружина | 1 |
| 04 | 4301511 | Заклёпка | 1 |
| 05 | 4369356 | Плата | 1 |
| 06 | 4301513 | Кронштейн | 2 |
| 07 | M430513 | Винт | 4 |
| 08 | M430516 | Винт | 4 |
| 09 | A590905 | Пружинная шайба | 8 |
| 10 | M500504 | Гайка | 8 |
| 11 | 4301514 | Плоская шайба | 1 |
| 12 | 4301515 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
