Дренажный трубопроводы — HITACHI EX700

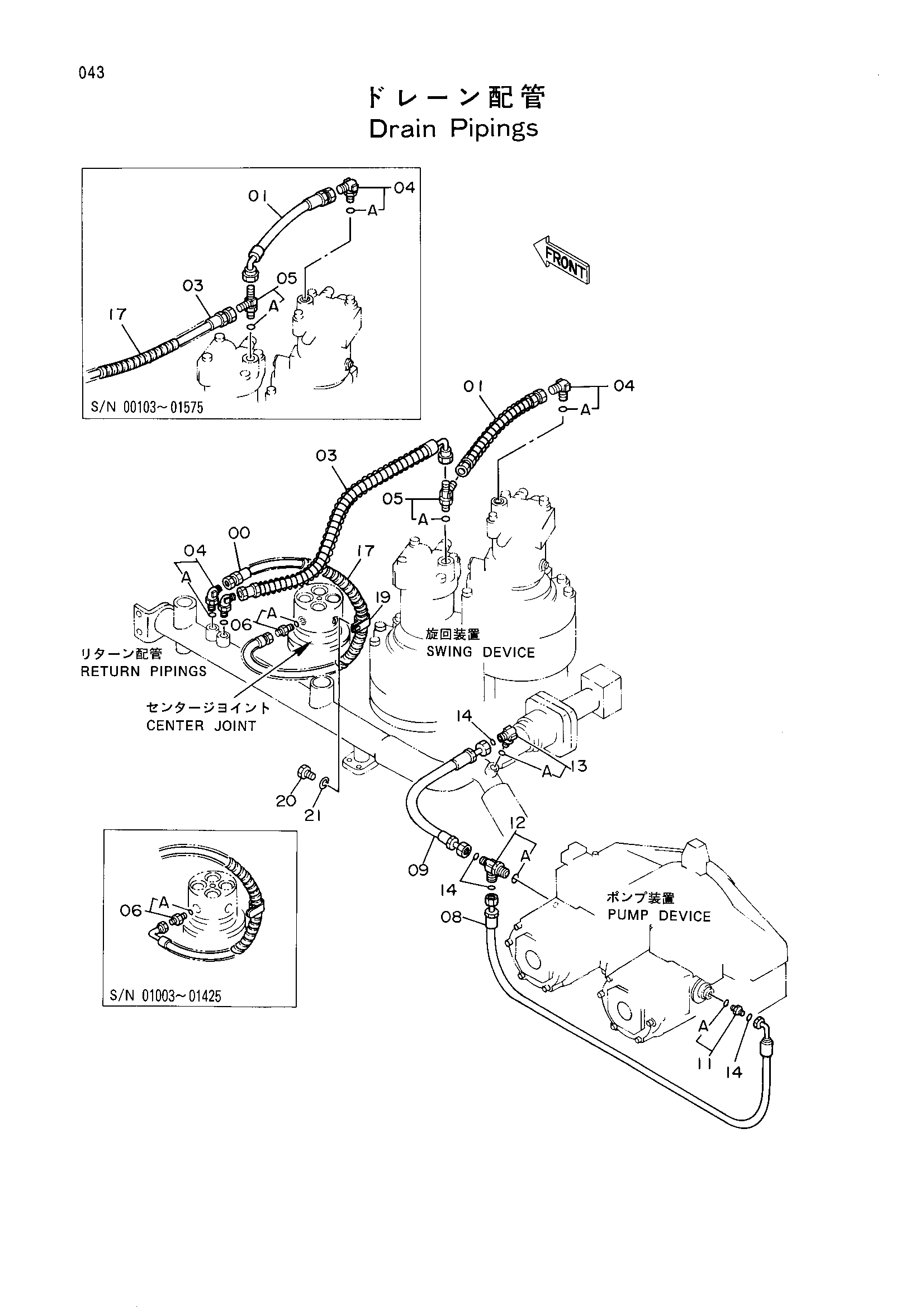

Заводская схема «Дренажный трубопроводы» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4217383 замена: 4304472 | Шланг | 1 |
| 00 | 4304472 | Шланг | 1 |
| 01 | 4217384 | Шланг | 1 |
| 01 | 4354225 | Шланг (висх защита) | 1 |
| 03 | 4227045 | Шланг | 1 |
| 03 | 4354223 | Шланг (висх защита) | 1 |
| 04 | 4154672 | Угловой штуцер | 3 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4217343 | Тройник | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4210361 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4217387 | Шланг | 1 |
| 09 | 4197724 | Шланг | 1 |
| 11 | 4189619 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4218070 | Тройник | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4157562 | Угловой штуцер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 4 |
| 17 | 4133527 | Защитный кожух | 1 |
| 17 | 4133527 | Защитный кожух | 2 |
| 19 | 4190274 | Зажим | 1 |
| 20 | J901016 | Болт | 1 |
| 21 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
