Пилотный трубопроводы (1-6) — HITACHI EX700

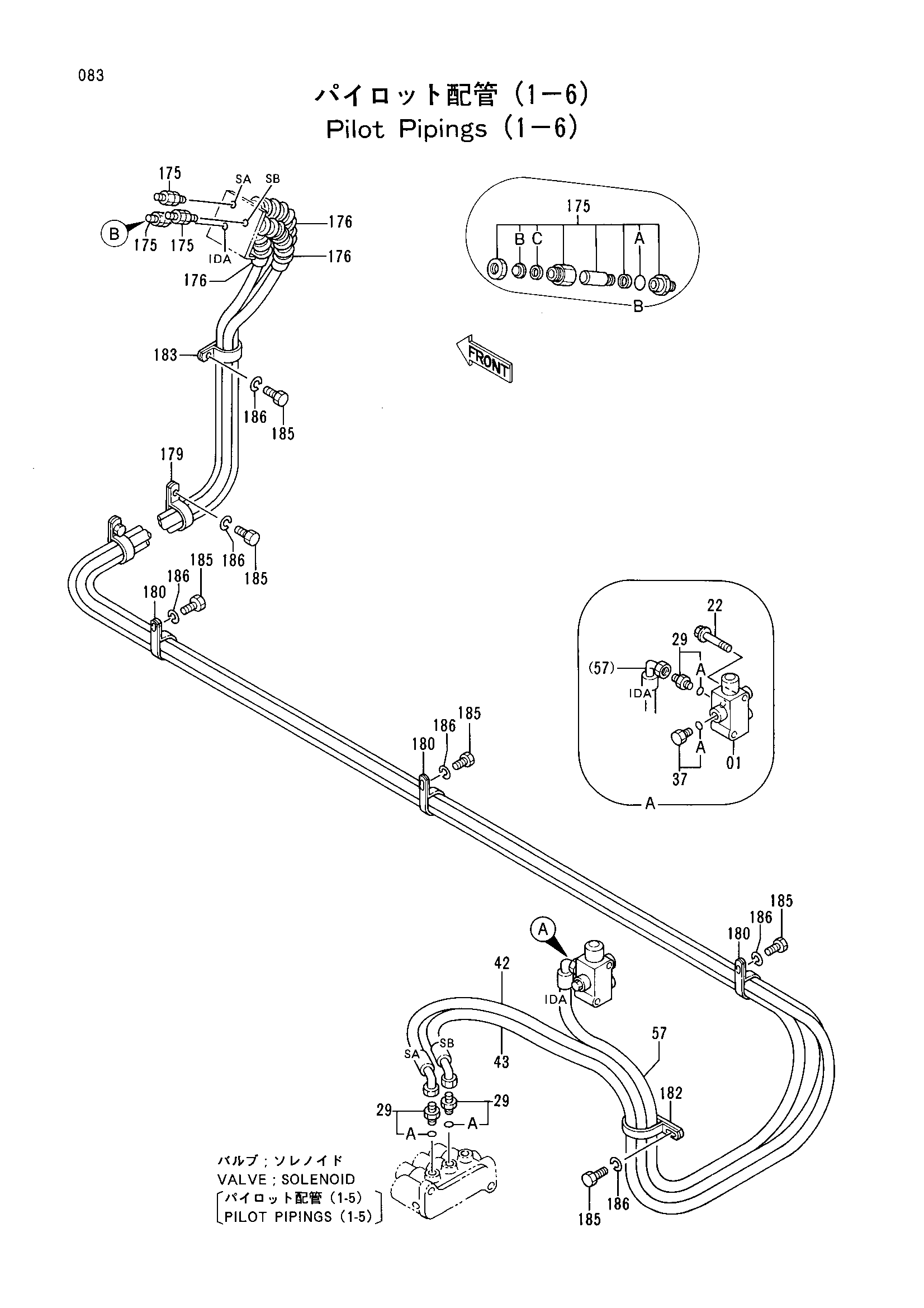

Заводская схема «Пилотный трубопроводы (1-6)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210647 | Электромагнитный клапан | 1 |
| 22 | J010865 | Болт с шайбой | 2 |
| 29 | 4200465 | Адаптер | 3 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4093624 | Пробка | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4234327 | Шланг | 1 |
| 43 | 4234328 | Шланг | 1 |
| 57 | 4234329 замена: 4331047 | Шланг | 1 |
| 57 | 4331047 | Шланг | 1 |
| 175 | 4187914 | Гидроцилиндр | 3 |
| 175A | 4506424 | Уплотнительное кольцо | 1 |
| 175B | 4310968 | Грязесъёмное кольцо | 1 |
| 175C | 4310969 | Уплотнение | 1 |
| 176 | 4208277 | Защитный чехол | 3 |
| 179 | 4190264 | Зажим | 2 |
| 180 | 4190291 | Зажим | 3 |
| 182 | 4193848 | Зажим | 1 |
| 183 | 4192035 | Зажим | 1 |
| 185 | J901016 | Болт | 7 |
| 186 | A590910 | Пружинная шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
