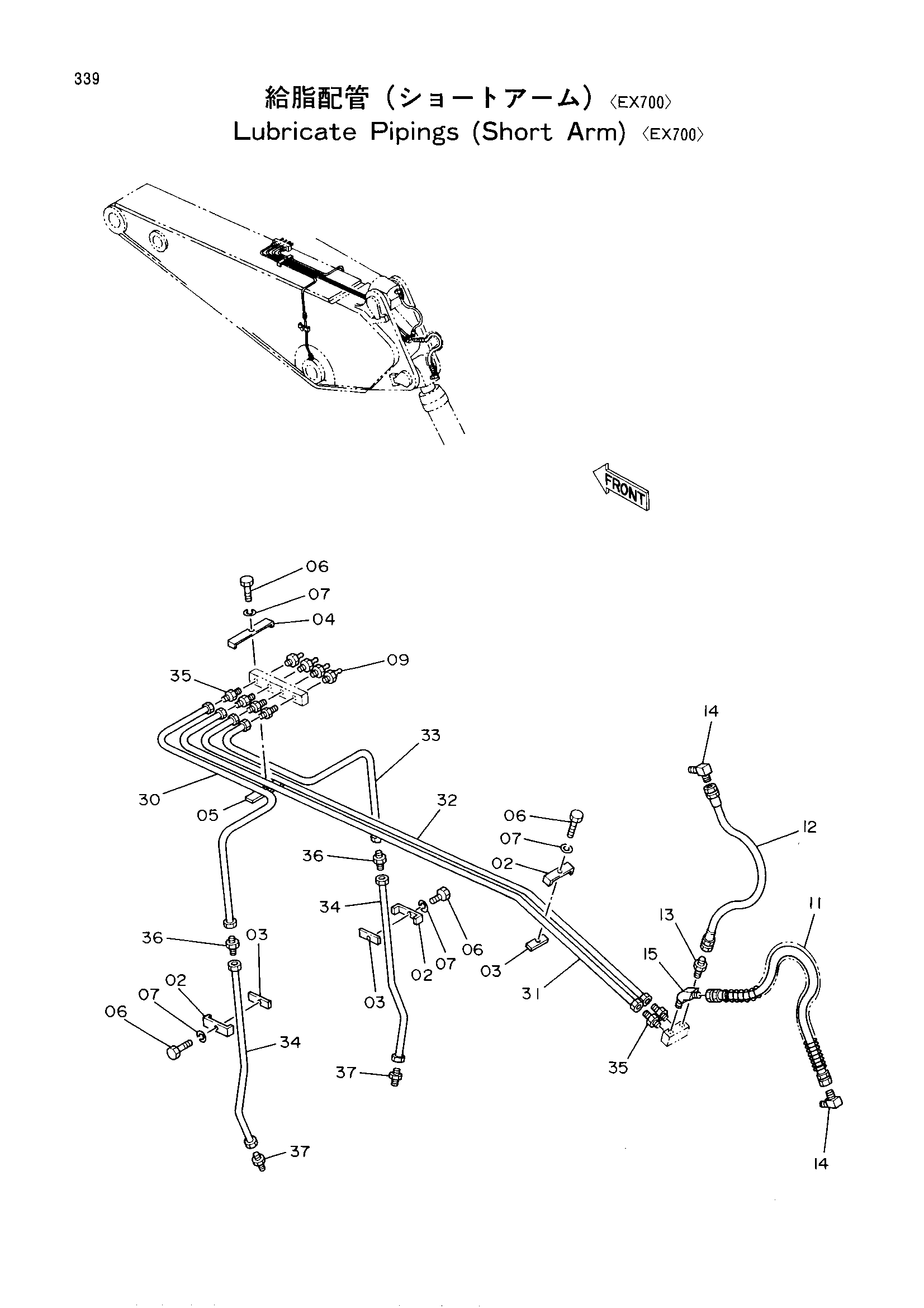

Смазка трубопроводы (укороченный рукоять) <EX700> — HITACHI EX700
Заводская схема «Смазка трубопроводы (укороченный рукоять) <EX700>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4032160 | Хомут | 3 |
| 03 | 4032161 | Резиновая прокладка | 3 |
| 04 | 4032158 | Хомут | 1 |
| 05 | 4032159 | Резиновая прокладка | 1 |
| 06 | J901228 | Болт | 4 |
| 07 | A590912 | Пружинная шайба | 4 |
| 09 | J75482 | Пресс-маслёнка | 4 |
| 11 | 4252895 | Шланг | 1 |
| 12 | 4107297 | Шланг | 1 |
| 13 | 94-1301 | Адаптер | 1 |
| 14 | 94-1401 | Угловой штуцер | 2 |
| 15 | 94-1501 | Угловой штуцер | 1 |
| 30 | 4254684 | Трубка | 1 |
| 31 | 4254685 | Трубка | 1 |
| 32 | 4254686 | Трубка | 1 |
| 33 | 4254687 | Трубка | 1 |
| 34 | 4254688 | Трубка | 2 |
| 35 | 4130169 | Штуцер трубки | 6 |
| 36 | 4130192 | Штуцер трубки | 2 |
| 37 | 4130168 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
