Пилотный трубопроводы (2-3) — HITACHI EX700

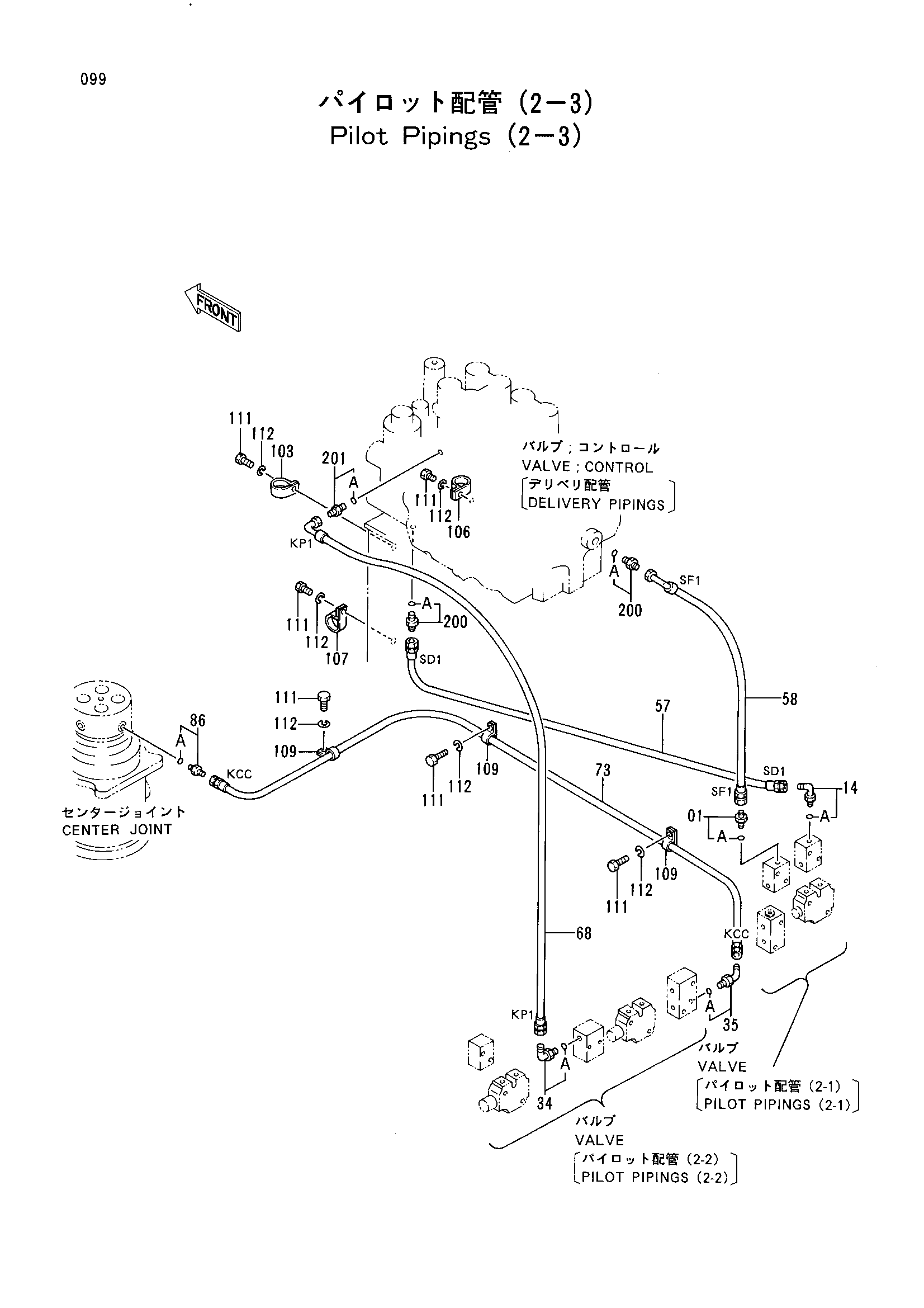

Заводская схема «Пилотный трубопроводы (2-3)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4154670 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4156434 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4200472 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4248673 | Шланг (SD1) | 1 |
| 58 | 4248674 | Шланг (SF1) | 1 |
| 68 | 4218025 замена: 4364459 | Нейлоновый шланг (KP1) | 1 |
| 68 | 4364459 | Шланг (KP1) | 1 |
| 73 | 4248677 | Шланг (KCC) | 1 |
| 86 | 4200469 | Адаптер | 1 |
| 86A | 4506418 | Уплотнительное кольцо | 1 |
| 103 | 4190275 | Зажим 14 | 1 |
| 106 | 4190261 | Зажим 10 | 1 |
| 107 | 4192018 | Зажим 10X2 | 1 |
| 109 | 4190253 | Зажим 16 | 3 |
| 111 | J901016 | Болт | 6 |
| 112 | A590916 | Пружинная шайба | 6 |
| 200 | 4200465 | Адаптер | 2 |
| 200A | 957366 | Уплотнительное кольцо | 1 |
| 201 | 4200467 | Адаптер | 1 |
| 201A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
