Ход трубопроводы крышка — HITACHI EX700

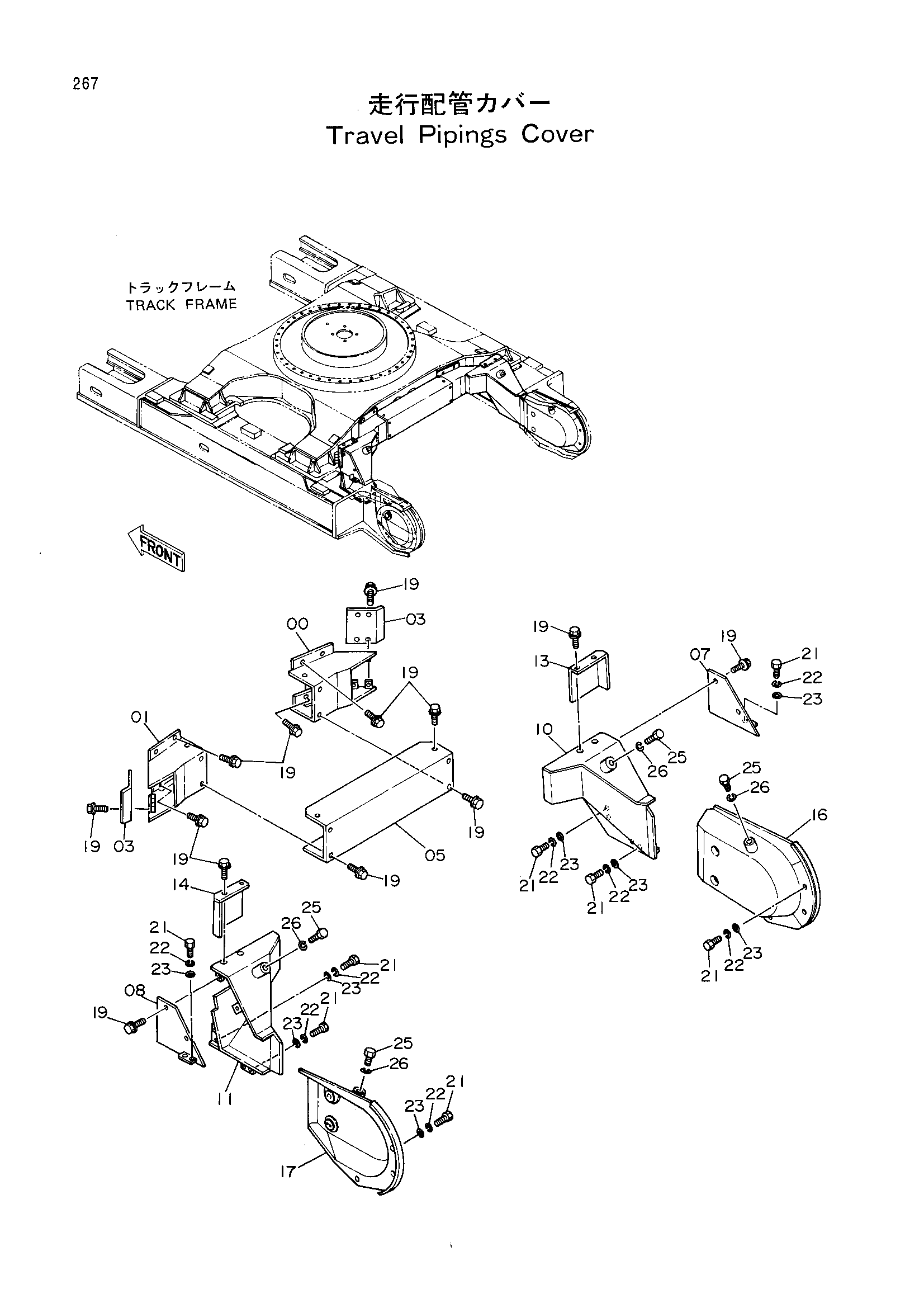

Заводская схема «Ход трубопроводы крышка» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7019325 | Крышка | 1 |
| 01 | 7019326 | Крышка | 1 |
| 03 | 4217756 | Крышка | 2 |
| 05 | 3047140 | Крышка | 1 |
| 07 | 8041134 | Крышка | 1 |
| 08 | 8041135 | Крышка | 1 |
| 10 | 6009100 | Крышка | 1 |
| 11 | 6009101 | Крышка | 1 |
| 13 | 9729668 | Крышка | 1 |
| 14 | 9729669 | Крышка | 1 |
| 16 | 6009345 | Крышка (правый) | 1 |
| 17 | 6009346 | Крышка (левый) | 1 |
| 19 | J031230 | Болт с шайбой | 30 |
| 21 | 4257968 | Болт башмак | 22 |
| 21 | J901635 замена: 4257968 | Болт | 22 |
| 22 | A590916 | Пружинная шайба | 22 |
| 23 | A590116 | Плоская шайба | 22 |
| 25 | J901225 | Болт | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
