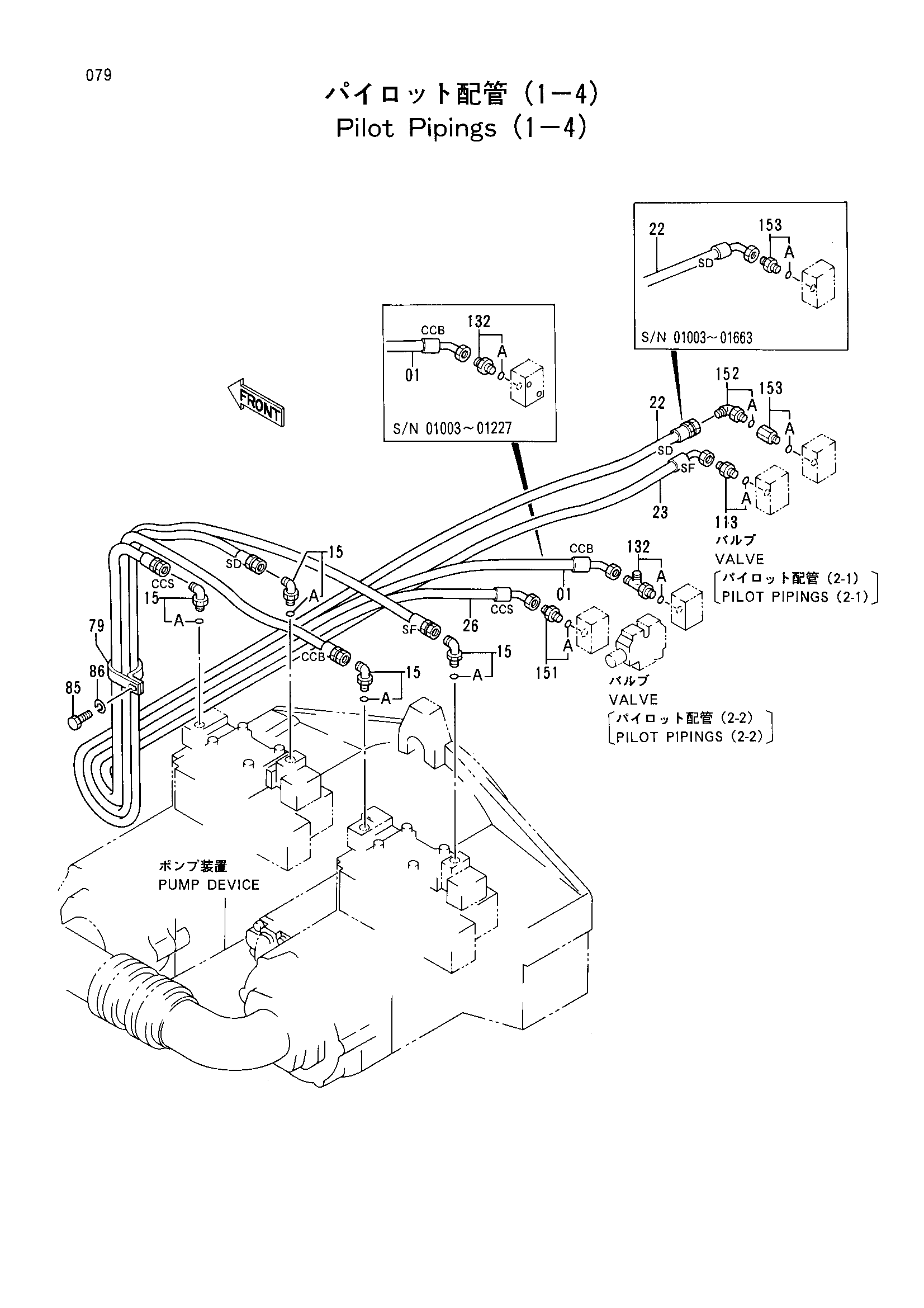

Пилотный трубопроводы (1-4) — HITACHI EX700
Заводская схема «Пилотный трубопроводы (1-4)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4263456 | Шланг | 1 |
| 15 | 4154670 | Угловой штуцер | 4 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4248669 замена: 4154670 | Шланг | 1 |
| 22 | 4248669 замена: 4202564 | Шланг | 1 |
| 22 | 4248669 замена: 4377469 | Шланг | 1 |
| 22 | 4377469 | Шланг (SD) | 1 |
| 23 | 4248671 | Шланг | 1 |
| 26 | 4248675 | Шланг | 1 |
| 79 | 4190264 | Зажим | 1 |
| 85 | J901016 | Болт | 1 |
| 86 | A590910 | Пружинная шайба | 1 |
| 113 | 4200465 | Адаптер | 1 |
| 113A | 957366 | Уплотнительное кольцо | 1 |
| 132 | 4200465 | Адаптер | 1 |
| 132 | 4203171 | Тройник | 1 |
| 132A | 957366 | Уплотнительное кольцо | 1 |
| 151 | 4200465 | Адаптер | 1 |
| 151A | 957366 | Уплотнительное кольцо | 1 |
| 152 | 4154670 | Угловой штуцер | 1 |
| 152A | 957366 | Уплотнительное кольцо | 1 |
| 153 | 4200465 | Адаптер | 1 |
| 153 | 4202564 | Адаптер | 1 |
| 153A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
