Автоматическая смазка система (рукоять) <EX700, EX700H> — HITACHI EX700

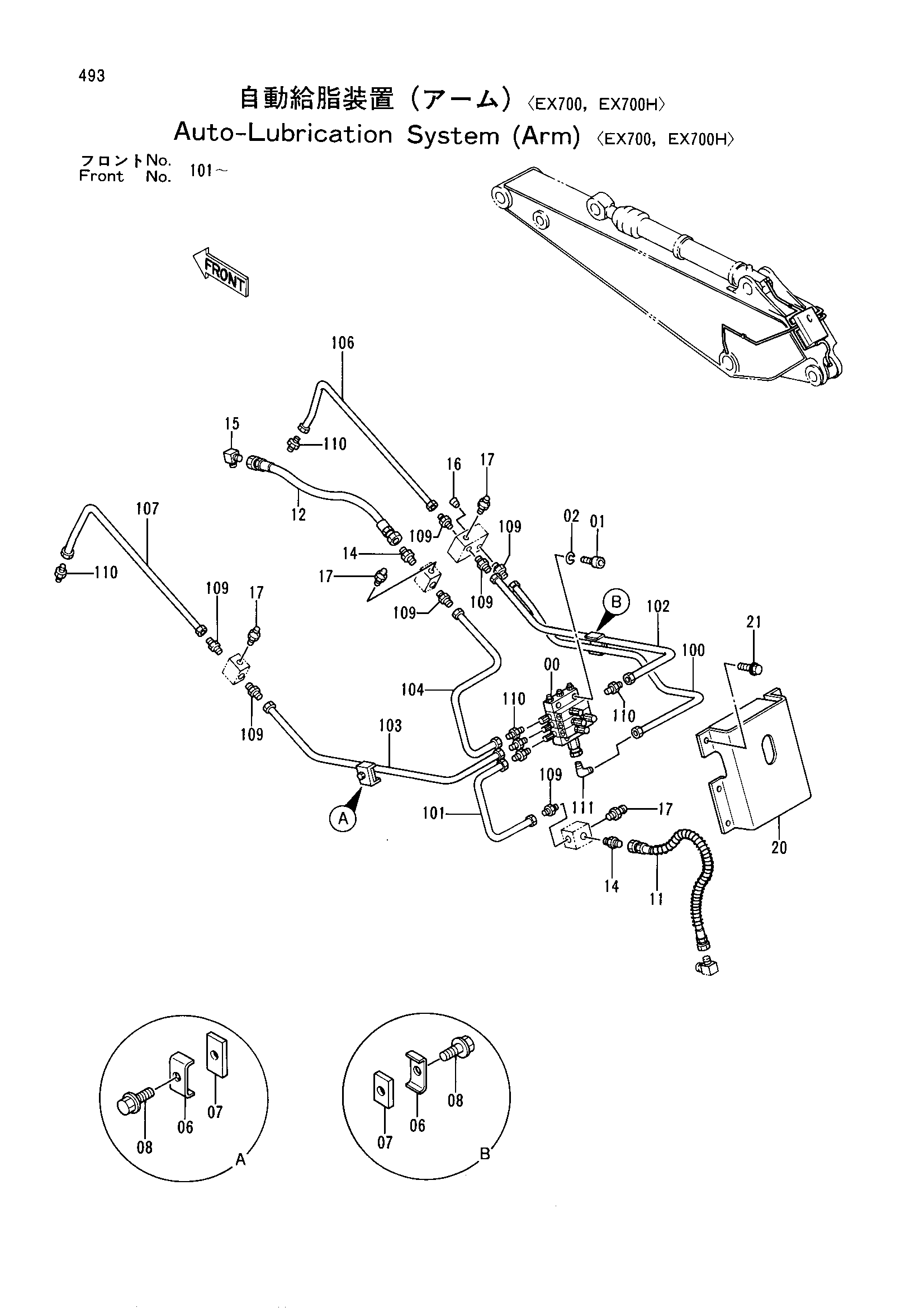

Заводская схема «Автоматическая смазка система (рукоять) <EX700, EX700H>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4284344 | Клапан | 1 |
| 01 | M340836 | Болт с внутренним шестигранником | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 06 | 4032160 | Хомут | 2 |
| 07 | 4032161 | Резиновая прокладка | 2 |
| 08 | J011228 | Болт с шайбой | 2 |
| 11 | 4227071 | Шланг | 1 |
| 12 | 4022547 | Шланг | 1 |
| 14 | 94-1301 | Адаптер | 2 |
| 15 | 94-1401 | Угловой штуцер | 1 |
| 16 | 94-2022 | Пробка | 1 |
| 17 | J75482 | Пресс-маслёнка | 5 |
| 20 | 7025086 | Крышка | 1 |
| 21 | J011020 | Болт с шайбой | 6 |
| 100 | 4225303 | Трубка | 1 |
| 101 | 4225304 | Трубка | 1 |
| 102 | 4225305 | Трубка | 1 |
| 103 | 4225306 | Трубка | 1 |
| 104 | 4225307 | Трубка | 1 |
| 106 | 4225308 | Трубка | 1 |
| 107 | 4225309 | Трубка | 1 |
| 109 | 4130169 | Штуцер трубки | 7 |
| 110 | 4130168 | Штуцер трубки | 6 |
| 111 | 4130175 | Штуцер трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
