Передний трубопроводы для NPK гидромолот (1) <EX700BE> — HITACHI EX700

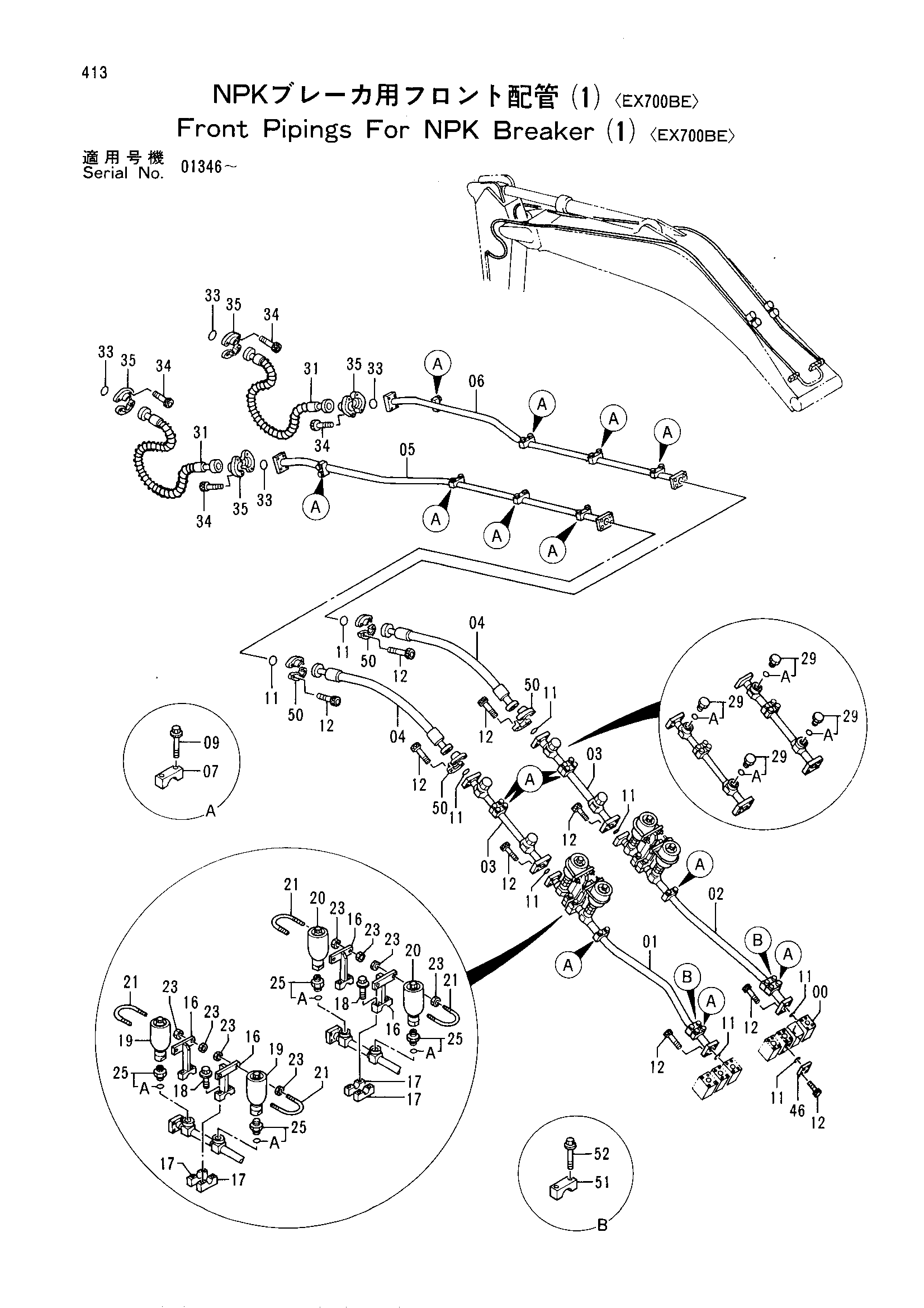

Заводская схема «Передний трубопроводы для NPK гидромолот (1) <EX700BE>» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3041176 | Блок | 1 |
| 01 | 8055726 | Трубка | 1 |
| 02 | 8055727 | Трубка | 1 |
| 03 | 8056953 | Трубка | 2 |
| 04 | 4319366 | Трубка | 2 |
| 05 | 8057199 | Трубка | 1 |
| 06 | 8057200 | Трубка | 1 |
| 07 | 4118860 | Хомут трубки | 16 |
| 09 | J011275 | Болт с шайбой | 32 |
| 11 | 4508805 | Уплотнительное кольцо | 9 |
| 12 | M341445 | Болт с внутренним шестигранником | 36 |
| 16 | 8056999 | Кронштейн | 4 |
| 17 | 4317910 | Хомут трубки | 4 |
| 18 | J011255 | Болт с шайбой | 8 |
| 19 | 4302458 замена: 4377518 | Гидроаккумулятор | 2 |
| 19 | 4377518 | Гидроаккумулятор | 2 |
| 20 | 4284867 | Гидроаккумулятор | 2 |
| 21 | 4289010 | U-образный болт | 4 |
| 23 | J950012 | Гайка | 16 |
| 25 | 4318302 | Адаптер | 4 |
| 25A | 970860 | Уплотнительное кольцо | 1 |
| 29 | 4154693 | Пробка | 4 |
| 29A | 970860 | Уплотнительное кольцо | 1 |
| 31 | 4274675 | Шланг | 2 |
| 33 | 4508805 | Уплотнительное кольцо | 4 |
| 34 | M341445 | Болт с внутренним шестигранником | 16 |
| 35 | 4089703 | Разъёмный фланец | 8 |
| 46 | 4118188 | Крышка | 1 |
| 50 | 4089703 | Разъёмный фланец | 8 |
| 51 | 4118860 | Хомут трубки | 2 |
| 52 | J901270 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
