Погрузчик передний (1) — HITACHI EX700

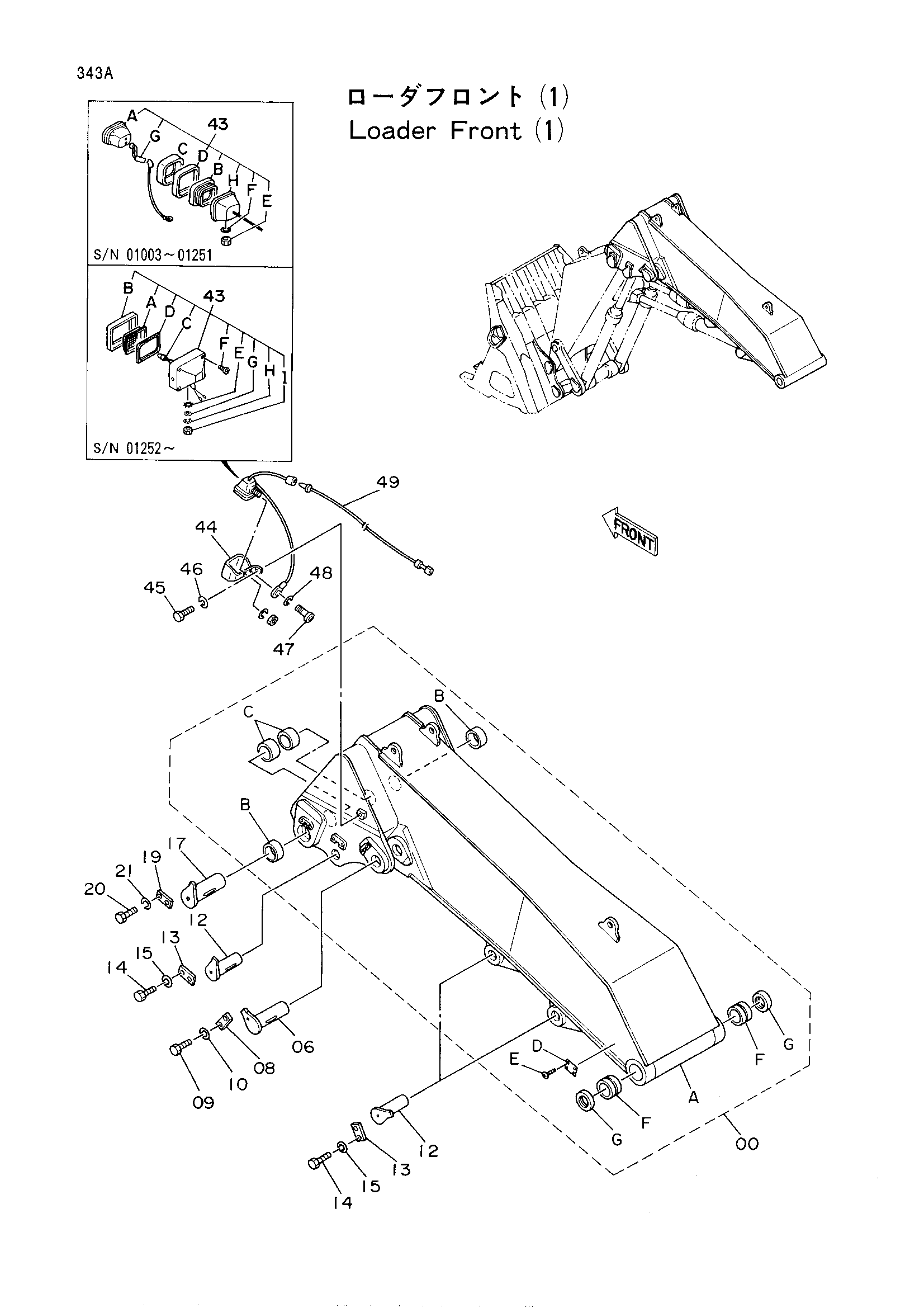

Заводская схема «Погрузчик передний (1)» для HITACHI EX700. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9088985 | Стрела в сборе | 1 |
| 00A | 5003356 | Стрела | 1 |
| 00B | 4246587 | Втулка | 2 |
| 00C | 4246588 | Втулка | 2 |
| 00D | 4209535 | Информационная табличка | 1 |
| 00E | M492564 | Приводной винт | 4 |
| 00F | 3048273 замена: 3060122 | Втулка | 2 |
| 00F | 3060122 | Втулка | 2 |
| 00G | 4251754 | Пылезащитное уплотнение | 2 |
| 06 | 8045690 | Палец | 2 |
| 08 | 4122729 | Пластина | 2 |
| 09 | J912045 | Болт | 4 |
| 10 | A590920 | Пружинная шайба | 4 |
| 12 | 8045691 | Палец | 4 |
| 13 | 4122729 | Пластина | 4 |
| 14 | J912045 | Болт | 8 |
| 15 | A590920 | Пружинная шайба | 8 |
| 17 | 8045692 | Палец | 2 |
| 19 | 4122729 | Пластина | 2 |
| 20 | J912045 | Болт | 4 |
| 21 | A590920 | Пружинная шайба | 4 |
| 43 | 4189254 замена: 4295833 | Фара | 1 |
| 43 | 4295833 замена: 4336570 | Фонарь головка в сборе | 1 |
| 43 | 4314613 замена: 4326800 | Фонарь головка в сборе(для транспортировка) | 1 |
| 43 | 4326800 | Фонарь головка в сборе(для транспортировка) | 1 |
| 43 | 4336570 | Фонарь головка в сборе | 1 |
| 43A | 4163596 | Фонарь | 1 |
| 43A | 4307023 | Рассеиватель | 1 |
| 43A | 4326801 | Ленс блок | 1 |
| 43B | 4163597 | Держатель | 1 |
| 43B | 4307024 | Рама | 1 |
| 43B | 4326802 | Рама | 1 |
| 43C | 4208957 | Лента | 1 |
| 43C | 4307025 | Клапан | 1 |
| 43D | 4208958 | Лента | 1 |
| 43D | 4307028 | Прокладка | 1 |
| 43D | 4326803 | Прокладка | 1 |
| 43E | 4307026 | Шайба | 1 |
| 43E | M501411 | Гайка | 1 |
| 43F | 4307027 | Винт | 1 |
| 43F | A590914 | Пружинная шайба | 1 |
| 43G | 4253033 | Жгут проводов | 1 |
| 43G | A590114 | Шайба | 1 |
| 43H | 4253032 | Корпус | 1 |
| 43H | A590914 | Пружинная шайба | 1 |
| 43I | J952014 | Гайка | 1 |
| 44 | 8043838 | Крышка | 1 |
| 45 | J901430 | Болт | 1 |
| 46 | A590914 | Пружинная шайба | 1 |
| 47 | M430610 | Винт | 1 |
| 48 | A590906 | Пружинная шайба | 1 |
| 49 | 4263834 | Провод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX700 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
